サーバーダッシュボード

Database > RDS for MySQL > サーバーダッシュボード

サーバーダッシュボードでパフォーマンス指標をチャート形式で視覚化できます。チャートはあらかじめ設定されたレイアウトに従って配置されます。指標は1分に1回収集され、最大1年間保管されます。集計単位別の保管期間は以下の通りです。

集計単位	保管期間
1分	1年

レイアウト

レイアウトを利用してチャートのサイズと位置を表示できます。サービス起動時に基本システム指標と基本MySQL指標を基本レイアウトとして提供します。基本レイアウトは変更または削除できません。また、チャートを追加したり、追加されたチャートを変更または削除することもできません。チャートで基本レイアウトに含まれていない情報を表示するには、新しいレイアウトを作成してチャートを追加できます。

layout_01_ko

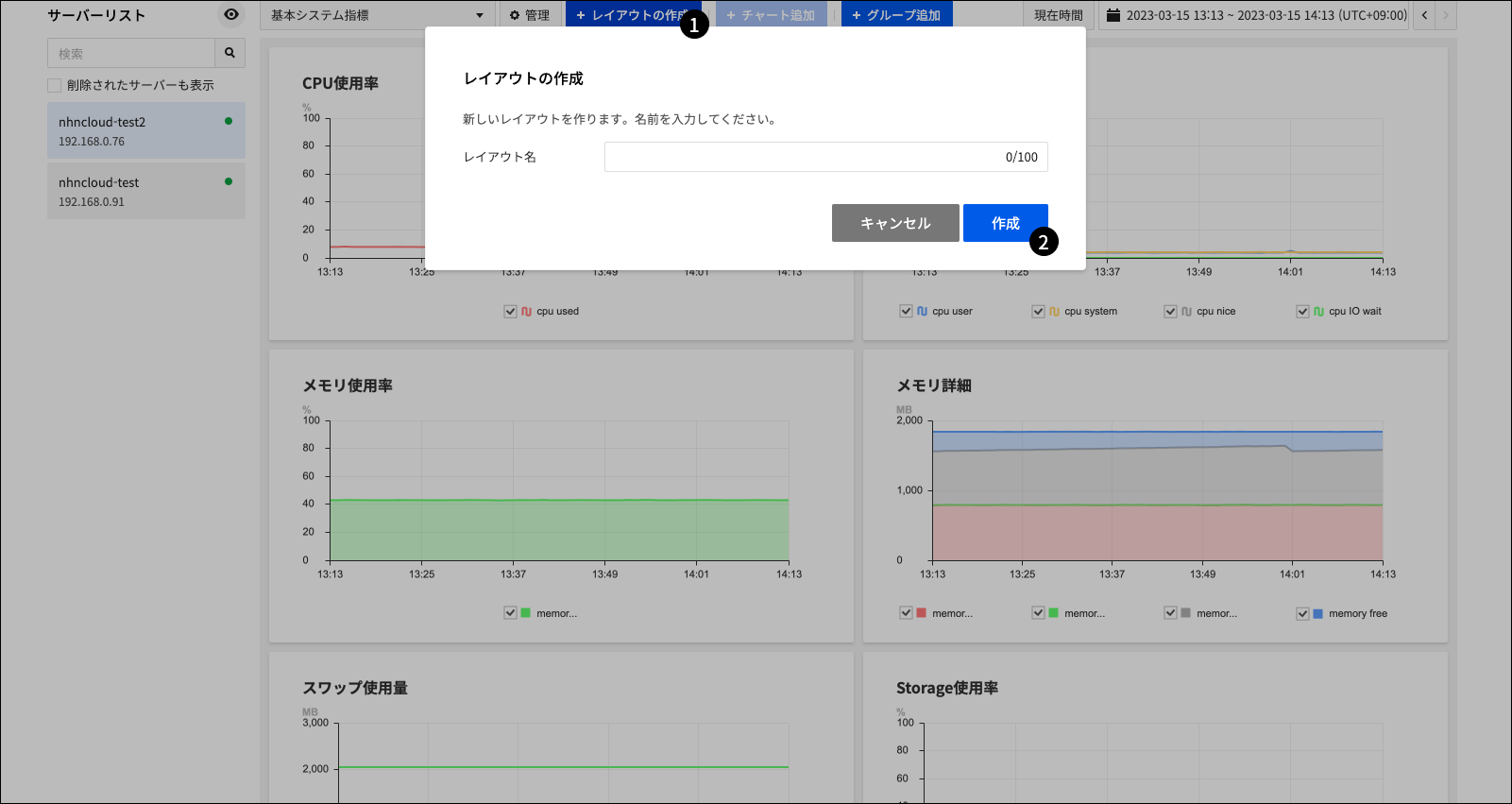

❶ レイアウト作成をクリックすると、レイアウトを作成できるポップアップウィンドウが表示されます。 ❷ レイアウト名を入力した後、作成を押してレイアウトを作成します。

レイアウトにチャートを追加

layout_02_ko

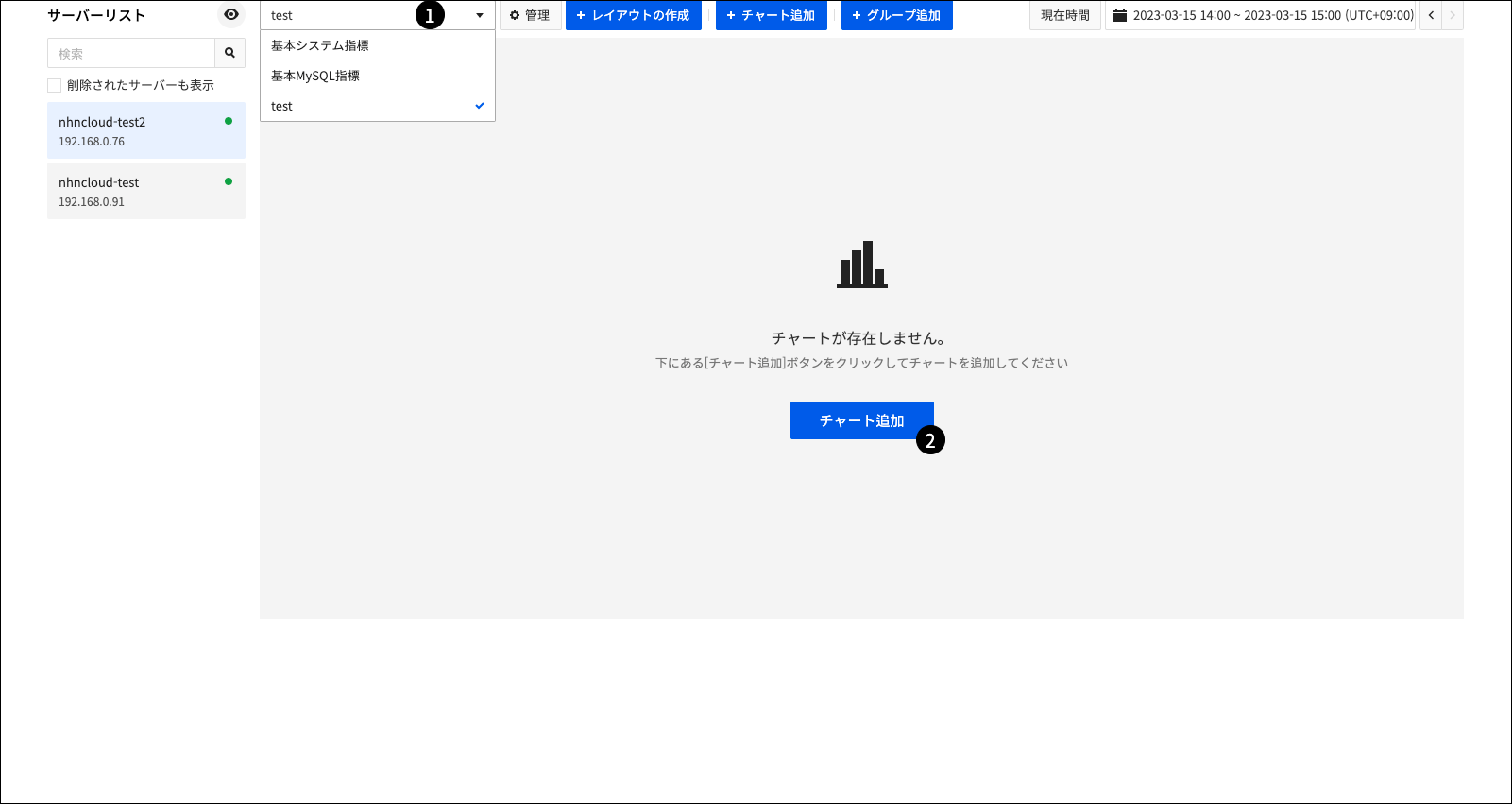

❶ レイアウトを選択します。 ❷ チャートの追加を押すと、チャートを追加できるポップアップウィンドウが表示されます。

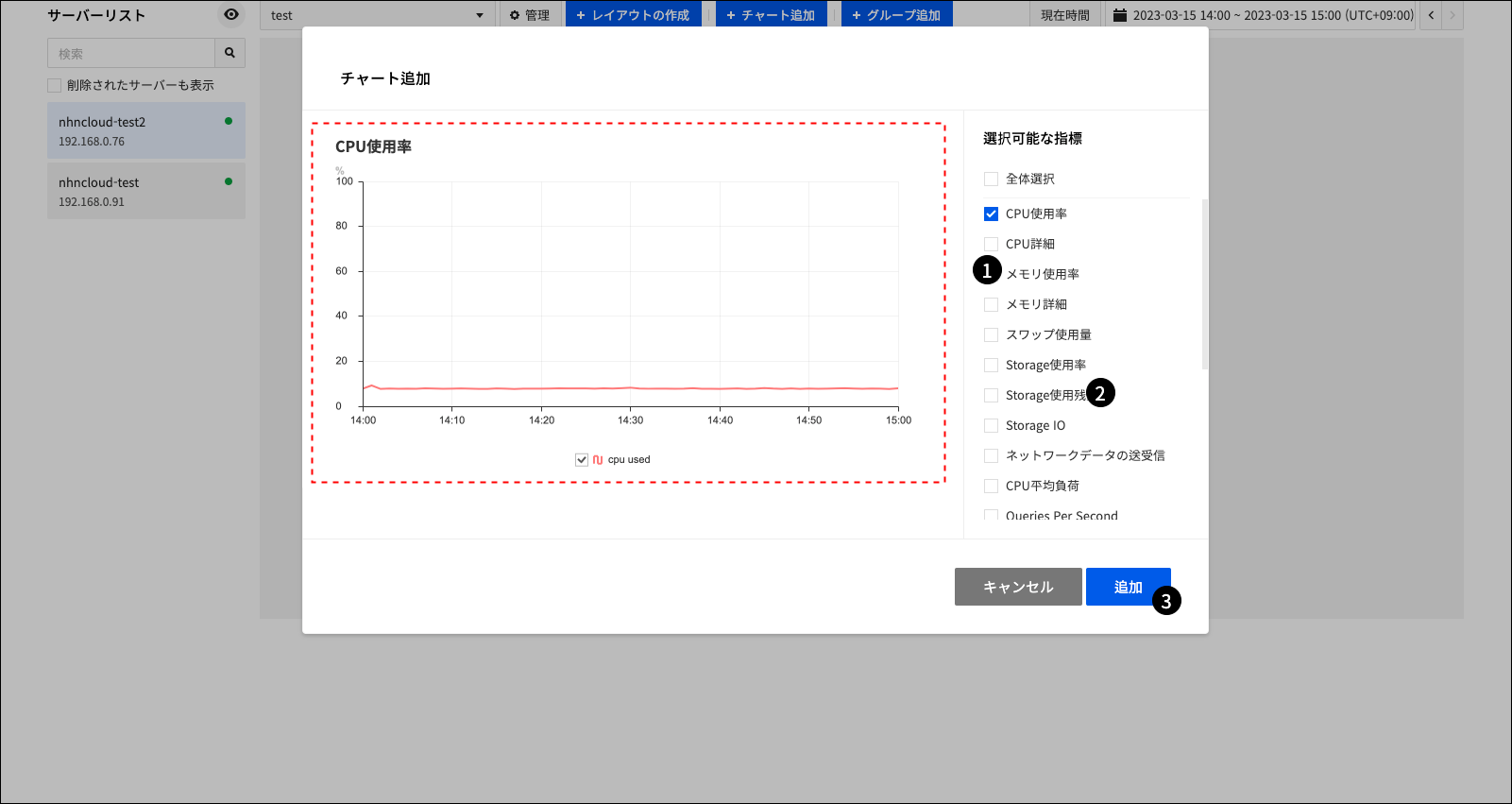

layout_03_ko ❶ チェックボックスを選択して追加するチャートを複数選択できます。 ❷ チャート名をクリックすると、左側の領域にチャートのプレビューが表示されます。 ❸ 追加をクリックすると、選択したチャートがすべて追加されます。

レイアウトのチャート変更および削除

layout_04_ko

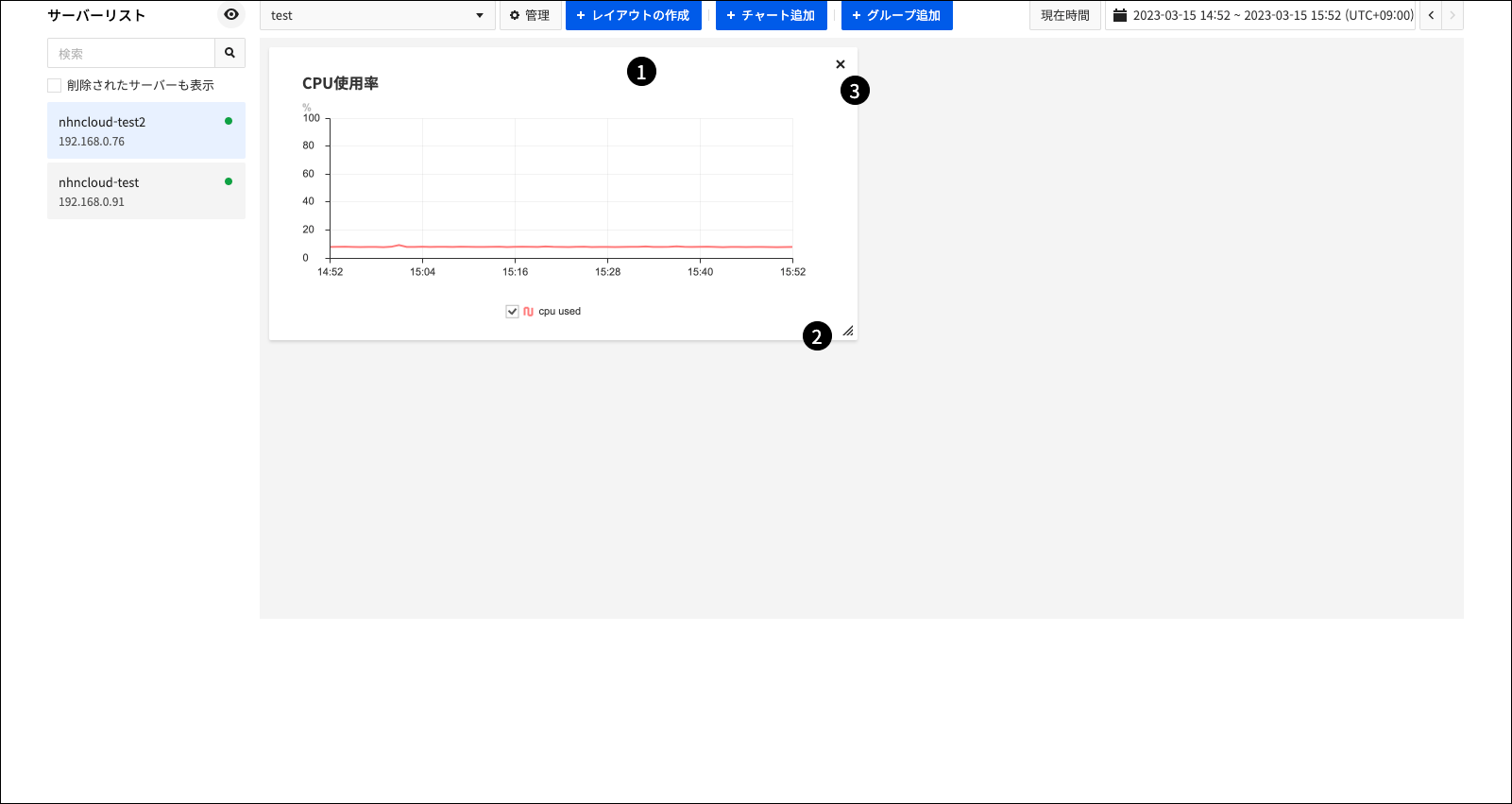

❶チャートの上部領域をクリックした後、ドラッグ＆ドロップして位置を移動できます。 ❷ チャートの右下の領域をドラッグ＆ドロップして、チャートのサイズを変更できます。 ❸ チャートの右上のxをクリックすると、レイアウトからチャートを削除します。

チャート

DBインスタンスの各種性能指標をチャート形式で見ることができます。性能指標ごとにそれぞれ違う形のチャートで構成されています。基本的なシステム指標以外にMySQLで提供する各種性能指標をチャートで提供しています。チャート別に確認できる指標は下記の通りです。

チャート	指標(単位)	備考
CPU使用率	cpu used (%)
CPU詳細	cpu user (%) cpu system (%) cpu nice (%) cpu IO wait (%)
メモリ使用量	memory used (%)
メモリ詳細	memory used (bytes) memory free (bytes)
スワップ使用量	swap used (bytes) swap total (bytes)
Storage使用量	storage used (%)
Storageの空き容量	storage free (%)
Storage IO	disk read (bytes) disk write (bytes)
ネットワークデータ送受信	nic incoming (bytes) nic outgoing (bytes)	MySQLで使用する基本的なネットワーク転送が発生します。
CPU平均負荷	1m 5m 15m
Queries Per Second	qps (count/sec)
Database Activity	select (count/sec) insert (count/sec) update (count/sec) delete (count/sec) replace (count/sec) call (count/sec)
Buffer Pool	Buffer Pool Total (MB) Buffer Pool Used (MB)
Slow Query	counts/min
複製ディレイ	sec
Row Access	index (counts/sec) full scan (counts/sec)
Database Connection Status	mysql status	接続不可: 0、接続可能: 1
データストレージ障害	disk fault status	異常: 0、正常: 1
