서버 대시보드

서버 대시보드에서 성능 지표를 차트 형태로 시각화해 볼 수 있습니다. 차트는 미리 설정된 레이아웃에 따라 배치됩니다. 지표는 1분에 한 번씩 수집되며 최대 5년간 보관됩니다. 지표 데이터는 5분, 30분, 2시간, 1일 단위의 평균값으로 집계됩니다. 집계 단위별 보관 기간은 아래와 같습니다.

집계 단위 보관 기간
1분 7일
5분 1개월
30분 6개월
2시간 2년
1일 5년

레이아웃

레이아웃을 이용해 차트의 크기와 위치를 나타낼 수 있습니다. 서비스 활성화 시 기본 시스템 지표기본 PostgreSQL 지표를 기본 레이아웃으로 제공합니다. 기본 레이아웃은 변경하거나 삭제할 수 없습니다. 또한 차트를 추가하거나, 추가된 차트를 변경 또는 삭제할 수 없습니다. 차트에서 기본 레이아웃에 포함되지 않은 정보를 보려면 새 레이아웃을 만들어 차트를 추가할 수 있습니다.

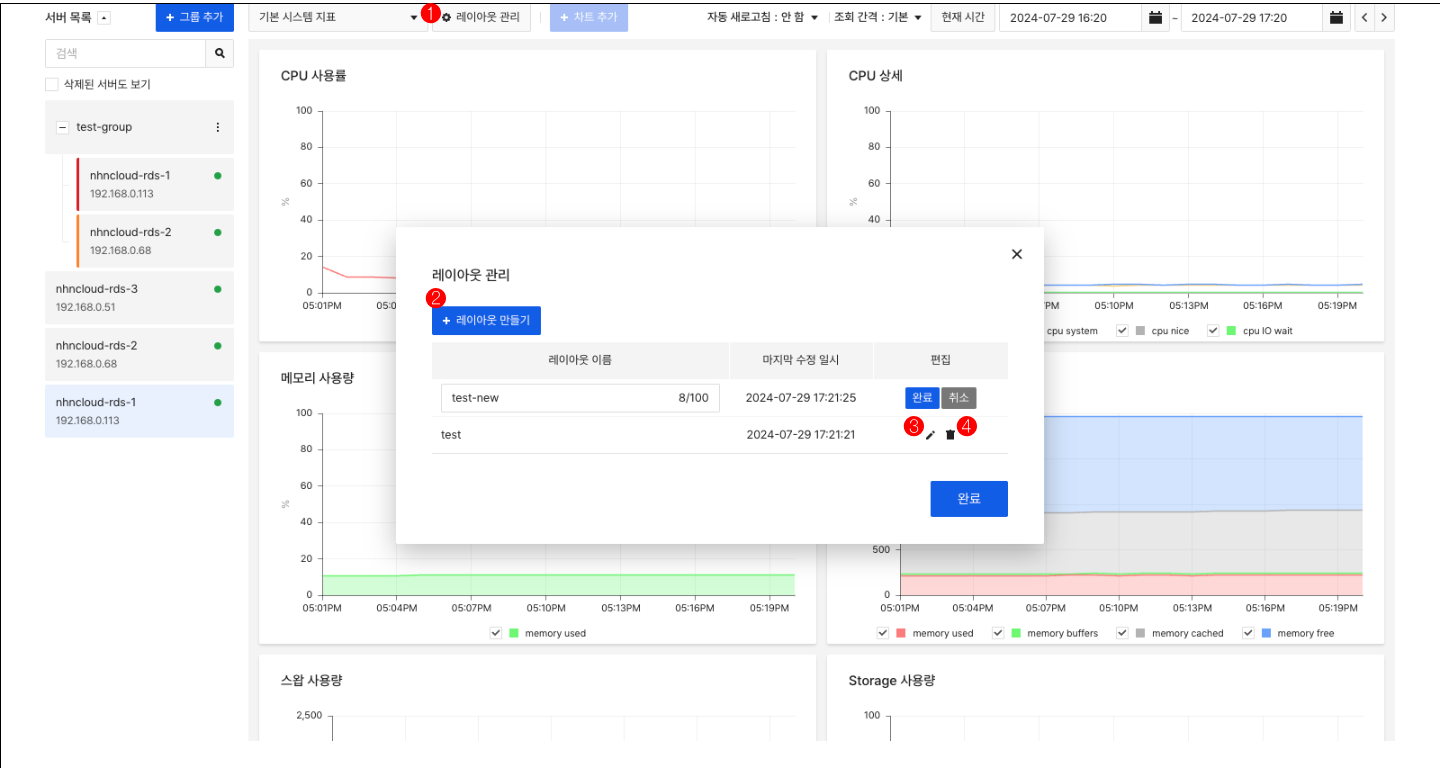

server-dashboard-layout

레이아웃 관리를 누르면 레이아웃을 관리하는 팝업 화면이 나타납니다. ❷ + 레이아웃 만들기를 눌러 레이아웃을 생성할 수 있습니다. - 레이아웃 이름을 입력한 뒤 생성을 눌러 레이아웃을 생성합니다. ❸ 버튼을 클릭하면 추가된 레이아웃을 변경할 수 있습니다. ❹ 버튼을 클릭하면 추가된 레이아웃을 삭제할 수 있습니다.

레이아웃에 차트 추가

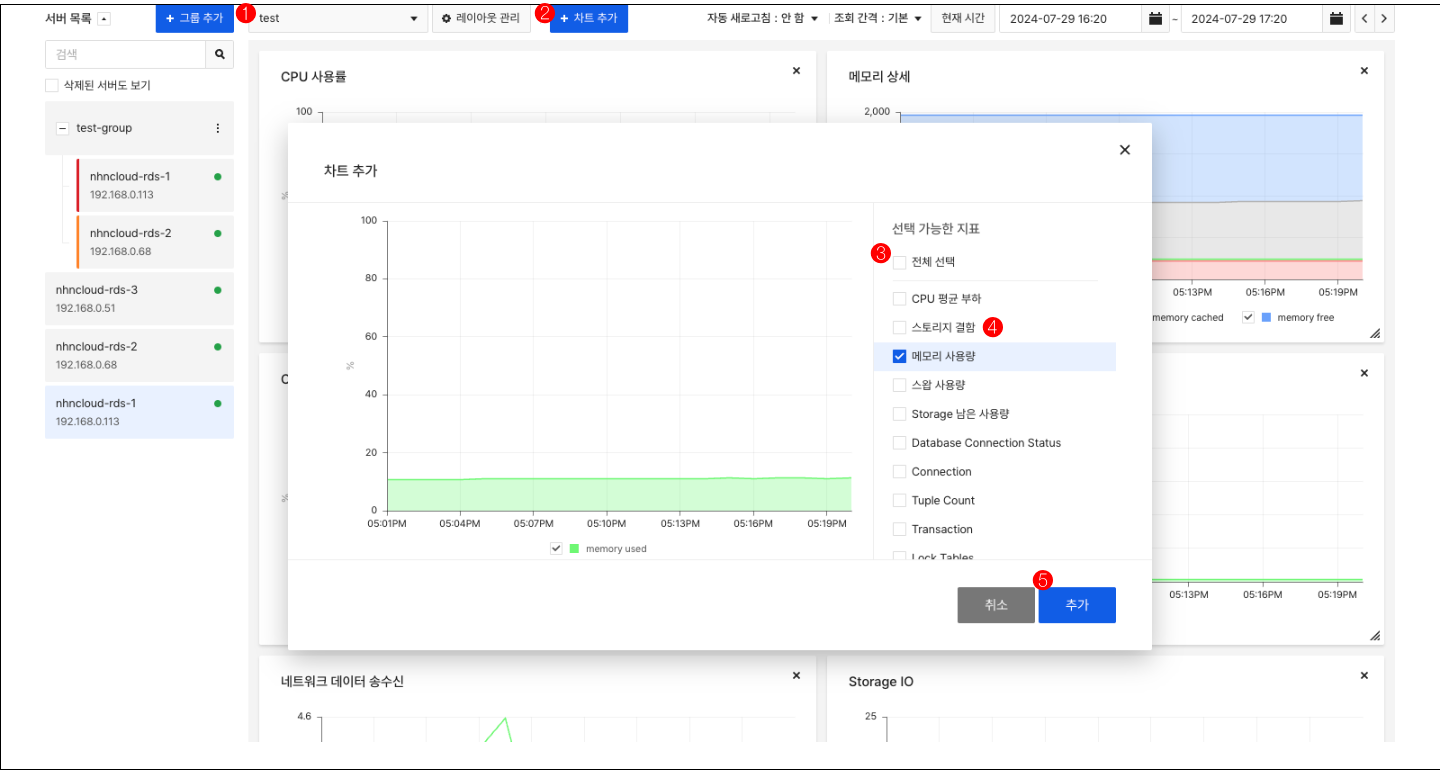

server-dashboard-chart-add

❶ 원하는 레이아웃을 선택합니다. ❷ + 차트 추가를 누르면 차트를 추가할 수 있는 팝업 화면이 나타납니다. ❸ 체크박스를 선택하여 추가할 지표를 여러 개 선택할 수 있습니다. ❹ 지표 이름을 클릭하면 왼쪽 미리 보기 영역에 차트가 나타납니다. ❺ 추가를 클릭하면 선택된 차트가 모두 추가됩니다.

레이아웃의 차트 변경 및 삭제

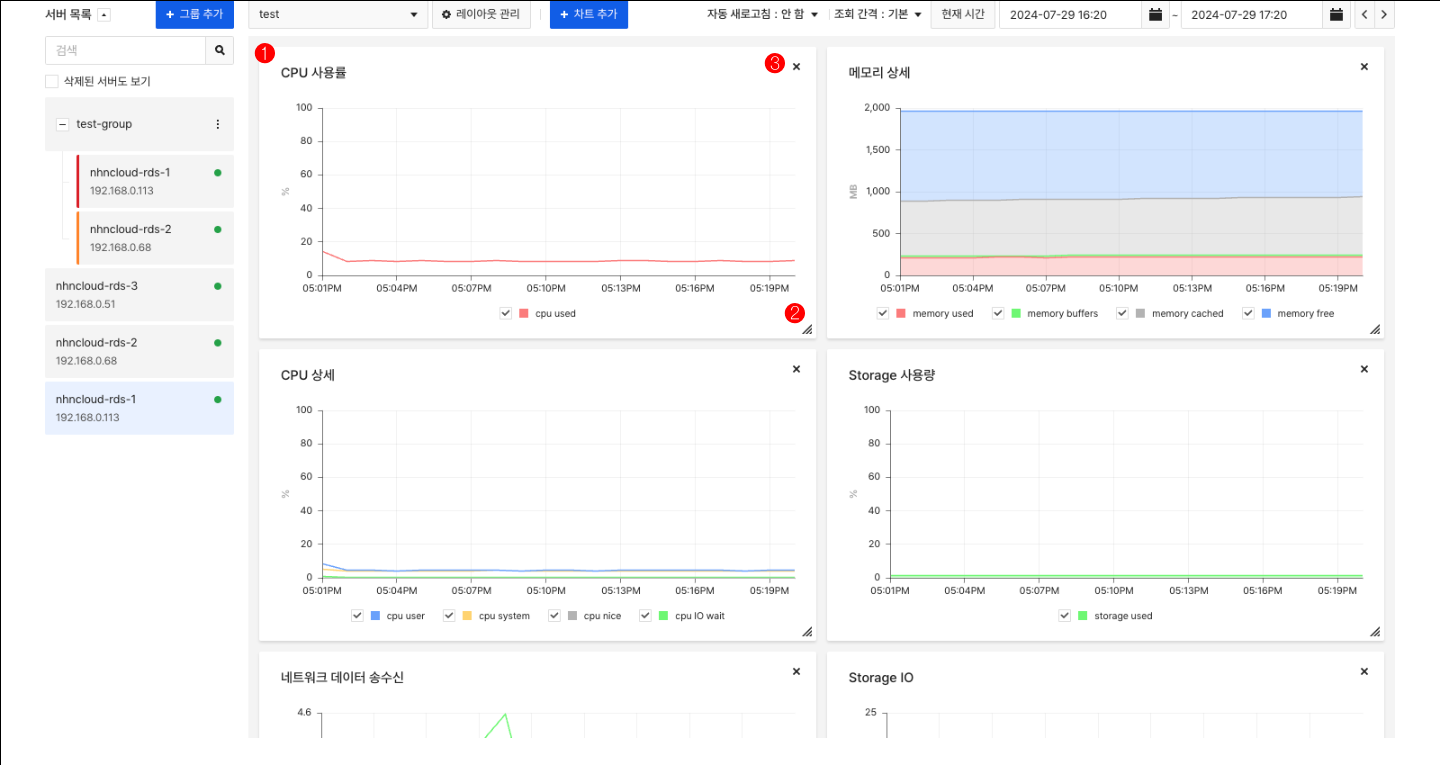

server-dashboard-chart-manage

❶ 차트의 상단 영역을 클릭한 뒤 드래그 앤 드롭하여 위치를 이동할 수 있습니다. ❷ 차트의 오른쪽 하단 영역을 드래그 앤 드롭하여 차트의 크기를 변경할 수 있습니다. ❸ 차트의 오른쪽 상단 x를 클릭하면 레이아웃에서 차트가 삭제됩니다.

차트

DB 인스턴스의 각종 성능 지표를 차트 형태로 볼 수 있습니다. 성능 지표마다 각기 다른 형태의 차트로 구성되어 있습니다. 기본적인 시스템 지표 이외에 PostgreSQL에서 제공하는 각종 성능 지표를 차트로 제공하고 있습니다. 차트별로 확인할 수 있는 지표는 아래와 같습니다.

차트 지표(단위) 비고
CPU 사용률 cpu used (%)
CPU 상세 cpu user (%)
cpu system (%)
cpu nice (%)
cpu IO wait (%)
CPU 평균 부하 1m
5m
15m
메모리 사용량 memory used (%)
메모리 상세 memory used (bytes)
memory free (bytes)
스왑 사용량 swap used (bytes)
swap total (bytes)
Storage 사용량 storage used (%)
Storage 남은 사용량 storage free (%)
Storage IO disk read (bytes)
disk write (bytes)
네트워크 데이터 송수신 nic incoming (bytes)
nic outgoing (bytes)
PostgreSQL에서 사용하는 기본적인 네트워크 전송이 발생합니다.
데이터 스토리지 결함 disk fault status 비정상: 0, 정상: 1
Database Connection Status PostgreSQL status 접속 불가: 0, 접속 가능: 1
Queries Per Second qps (counts/sec)
Connection idle (counts)
active (counts)
total (counts)
max (counts)
Tuple Count fetched (counts/sec)
returned (counts/sec)
inserted (counts/sec)
updated (counts/sec)
deleted (counts/sec)
Lock Tables count (counts/sec)
Transaction commit (counts/sec)
rollback (counts/sec)
Deadlock/Conflict deadlock (counts/sec)
conflict (counts/sec)
Cache Hit Ratio %

서버 그룹

서버 그룹을 이용하면 하나의 차트에서 여러 DB 인스턴스의 성능 지표를 확인할 수 있습니다. 서버 그룹에 속한 DB 인스턴스별로 성능 지표가 하나의 차트에 나타납니다. 여러 개의 성능 지표로 이루어진 차트는 서버 그룹에서는 모두 개별 성능 지표로 변경됩니다.

서버 그룹 생성

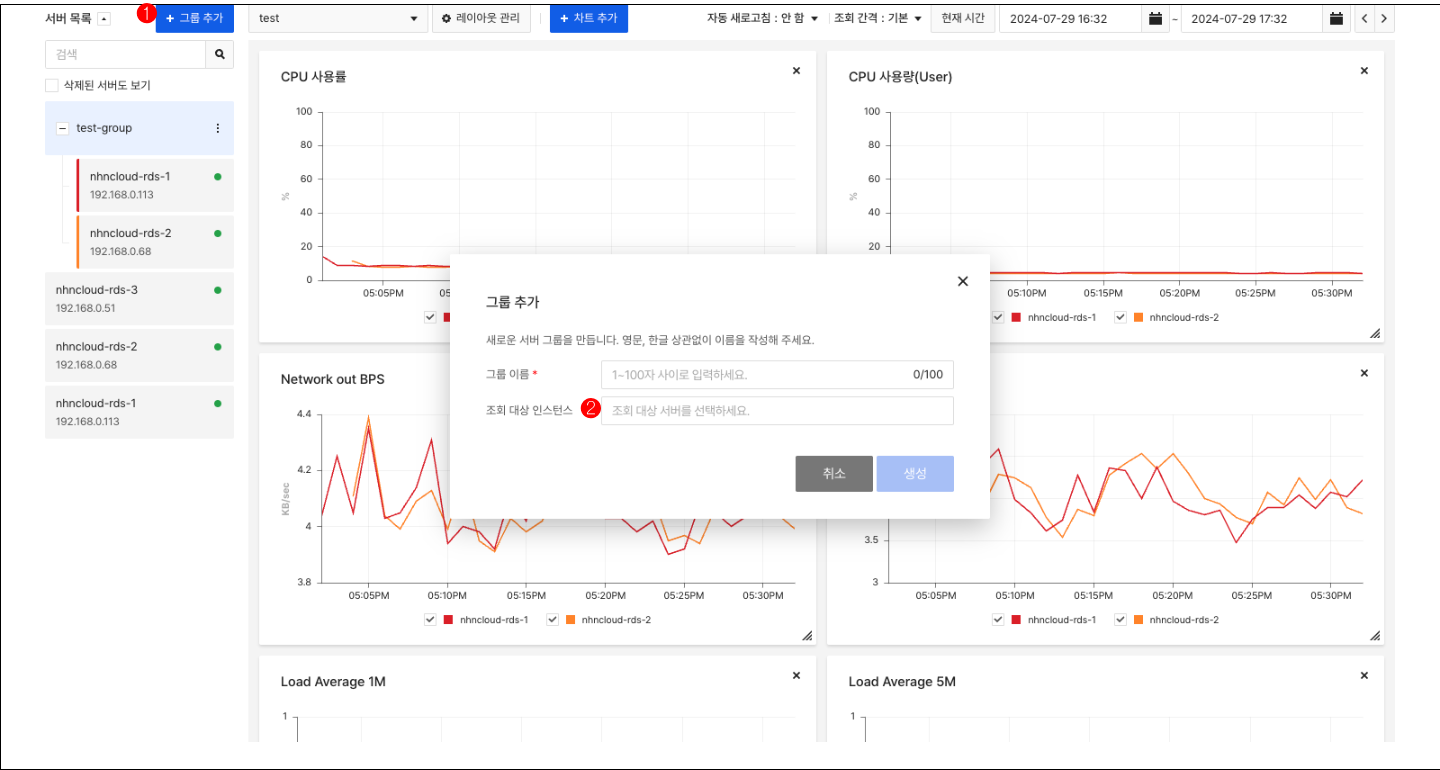

server-dashboard-group-add

+ 그룹 추가를 클릭하면 그룹을 생성할 수 있는 팝업 화면이 나타납니다. ❷ 서버 그룹에 추가할 DB 인스턴스를 선택합니다.

서버 그룹 설정

서버 대시보드 왼쪽의 서버 목록에 DB 인스턴스와 서버 그룹이 함께 나타납니다.

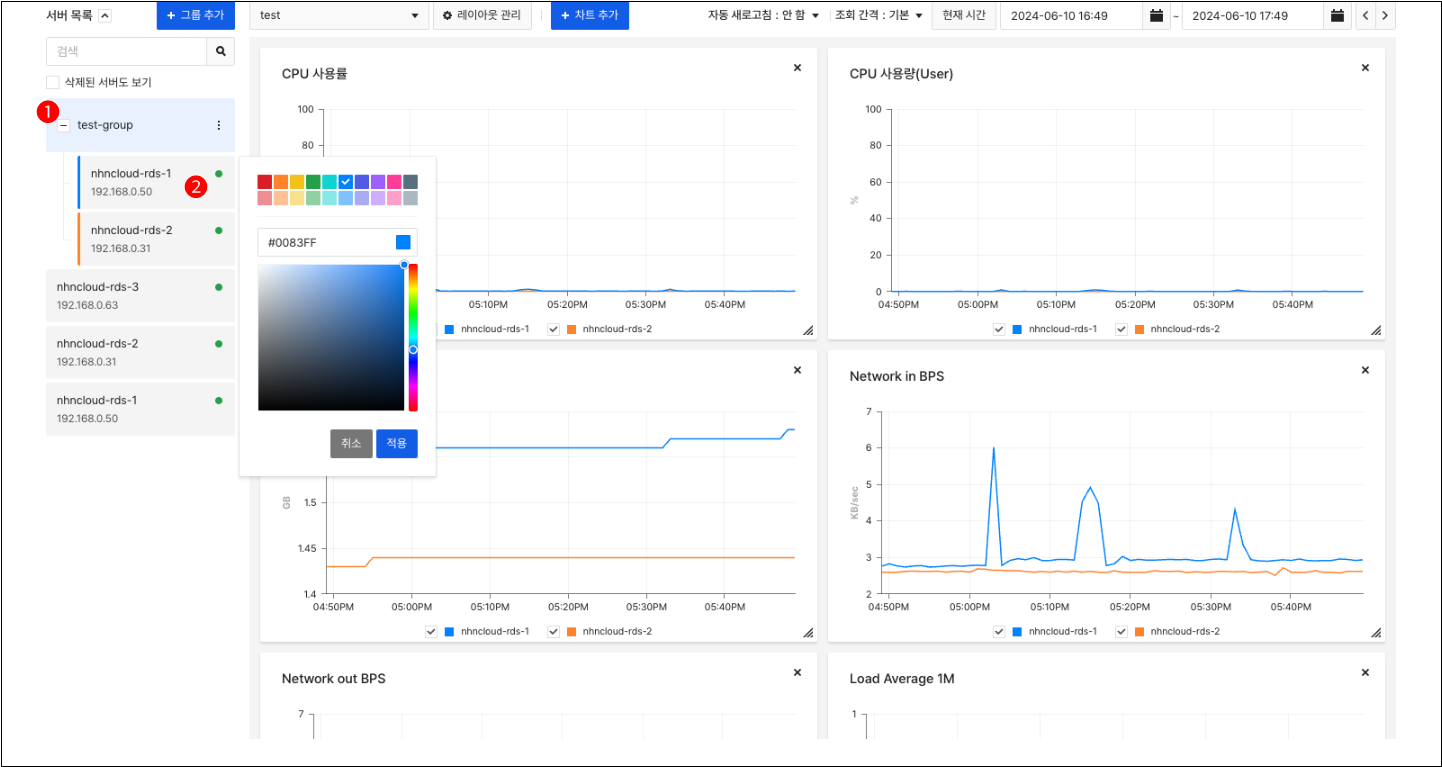

server-dashboard-group-manage

+, -를 눌러 서버 그룹을 펼치거나 닫을 수 있습니다. ❷ 서버 그룹에 속한 DB 인스턴스를 클릭하면 차트에 표시될 색상을 변경할 수 있는 색상 선택 팝업이 나타납니다.

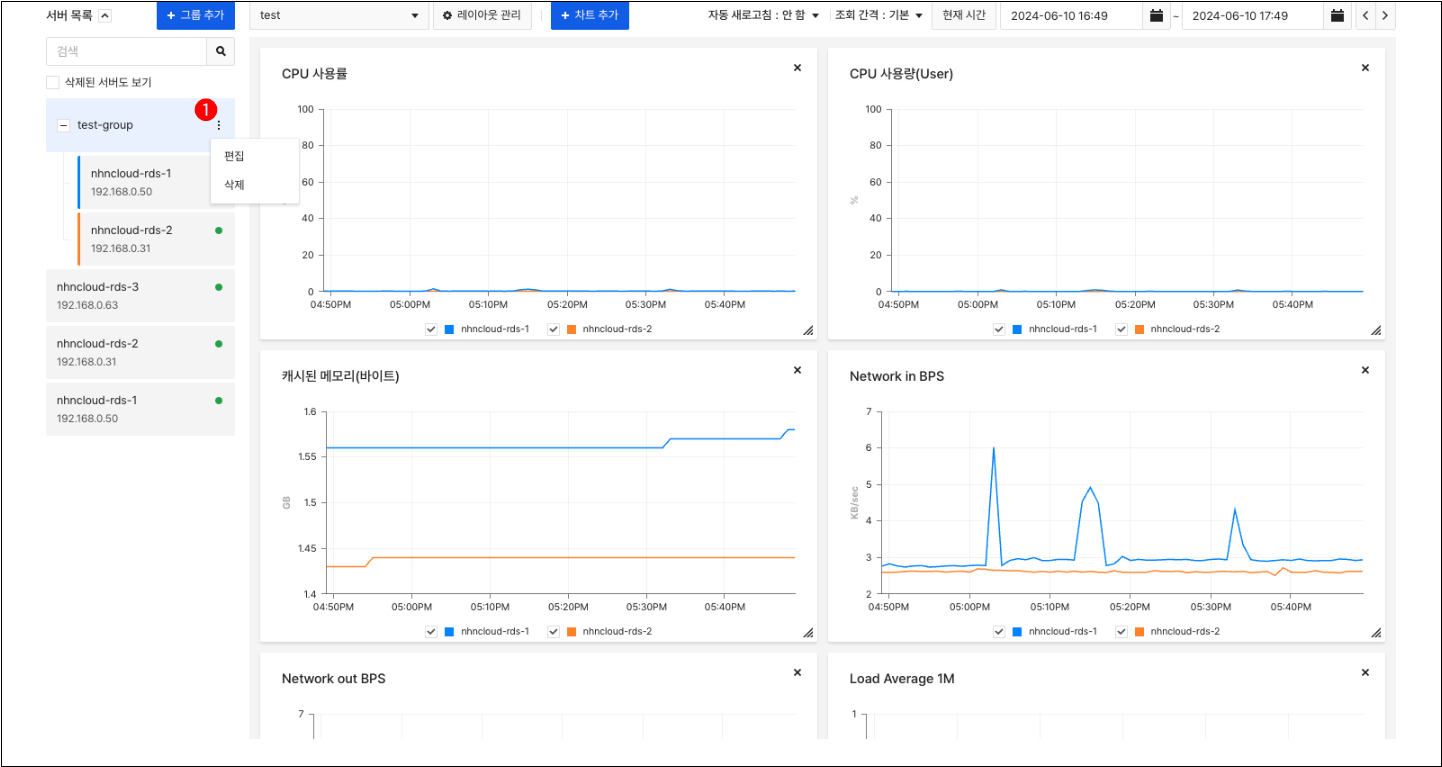

server-dashboard-group-menu

:서버 목록의 각 항목 오른쪽에 표시되는 메뉴 아이콘을 클릭해 서버 그룹을 변경하거나 삭제할 수 있습니다.
