Monitoring > Cloud Monitoring > 콘솔 사용 가이드

콘솔 사용 가이드에서는 Cloud Monitoring 서비스의 기본적인 사용법을 안내합니다.

대시보드

Monitoring > Cloud Monitoring > 대시보드에서는 NHN Cloud 서비스에서 생성한 자원에서 수집한 다양한 지표를 차트 위젯으로 만들고 대시보드를 구성해서 지표를 확인할 수 있습니다.

사용자가 구성한 대시보드의 지표 데이터 조회 기간은 기본적으로 현재 시각으로부터 5분 전까지의 데이터를 조회합니다. 기본 설정된 자동 새로고침 간격은 1분입니다.

사용자 지정 기간을 설정하면 자동 새로고침은 사용할 수 없습니다.

조회 모드/편집 모드

대시보드는 조회 모드와 편집 모드 2가지의 모드가 있습니다.

대시보드는 기본적으로 조회 모드로 보여지며, 대시보드나 위젯을 수정하려면 편집 모드 토글을 클릭해 편집 모드로 전환해야 합니다.

편집 모드에서는 대시보드의 이름 또는 설명을 수정하거나, 대시보드를 복제 또는 삭제할 수 있습니다. 각 위젯을 수정하거나 위젯의 위치 이동 및 복제를 수행할 수도 있습니다.

위젯을 추가하거나 위젯의 위치 및 크기 등을 수정한 내용은 전체 저장을 클릭해야 적용됩니다. 저장하지 않은 경우 저장 알림 모달이 표시되며, 저장하지 않은 변경 사항은 사라집니다.

대시보드 생성

조회 모드에서 대시보드 탭 오른쪽의 + 버튼을 클릭하면 대시보드 추가 모달이 열립니다.

생성된 대시보드가 없을 경우 + 대시보드 생성 버튼이 표시됩니다.

대시보드 이름과 대시보드 설명을 입력하십시오. 대시보드 이름은 반드시 입력해야 하는 필수 값이며, 중복된 이름으로 설정할 수 있으나 되도록 고유한 이름을 사용할 것을 권장합니다. 대시보드 설명은 선택 값으로, 해당 대시보드를 설명할 수 있는 내용을 입력합니다.

대시보드 구성

대시보드에는 위젯과 위젯 그룹을 추가할 수 있습니다. 위젯은 대시보드마다 12개까지 추가할 수 있으며, 추가 시 대시보드의 최하단에 추가됩니다.

위젯은 대시보드를 구성하는 최소 단위입니다. + 위젯 추가를 클릭하거나 해당 버튼의 드롭다운 목록에서 위젯 추가, 위젯 템플릿 추가를 선택해 생성할 수 있습니다. 위젯의 크기와 위치는 대시보드 편집 모드에서 자유롭게 변경할 수 있습니다.

위젯 그룹을 사용하면 여러 위젯을 그룹으로 묶어 관리할 수 있습니다. 위젯 그룹을 접거나 펼쳐서 여러 위젯을 숨기고 나타낼 수 있으며, 위젯 그룹의 높이 및 너비는 그룹 내의 위젯 크기에 따라 자동으로 조절됩니다.

위젯 및 위젯 그룹 추가/수정

위젯 및 위젯 그룹은 조회 모드와 편집 모드 상태 모두에서 추가할 수 있습니다. 단, 위젯 및 위젯 그룹을 수정하려면 편집 모드로 전환해야 합니다.

위젯 추가

위젯 추가를 통해 원하는 지표와 필터를 적용해서 자유롭게 차트 위젯을 생성할 수 있습니다. 위젯 이름, 그래프 유형, 서비스, 지표 설정 > 지표 항목은 필수 값이므로 반드시 입력해야 합니다. 하나의 위젯은 단일 서비스만 표현할 수 있습니다. 단, 지표 항목은 복수 개 선택할 수 있습니다.

지표 항목을 선택할 때마다 화면 하단에 지표 항목의 필터와 범례를 설정할 수 있는 요소가 추가됩니다. 지표 필터 레이블은 종류별로 1개만 지정 가능하고, 모든 필터는 & 연산 형태로 최종 적용됩니다. 따라서 필터를 복수 개 적용할 때, 조건 값의 검색 결과는 이전에 설정한 필터 조건들을 모두 충족하는 검색 결과만 노출됩니다. 앞서 추가한 필터의 연산자와 조건 값에 따라 더 이상 선택할 수 있는 조건 값이 없을 수 있습니다.

범례는 각 지표 항목으로 조회한 지표 데이터를 구분하기 위한 이름입니다. 지표 항목 추가하면 기본적으로 추천되는 이름을 자동으로 채워 넣습니다. {{ }} 이중 중괄호 문법으로 감싸진 플레이스 홀더 앞/뒤로 원하는 문구를 추가할 수 있습니다. 아무 텍스트도 입력하지 않으면 지표 항목이 가지고 있는 레이블 속성을 모두 연결해서 노출합니다. 단위를 선택해서 차트에 노출할 Y축 타이틀 및 단위를 지정할 수 있습니다. 단위에 따른 별도 포매팅은 지원하지 않고 지표 항목의 실제 값을 소수점 15자리까지 노출합니다(16번째 자리에서 반올림하며, Percent(0.0~1.0)를 선택한 경우만 예외적으로 0~100으로 값을 변환하여 노출합니다). Y축 위치 설정을 통해서 지표 항목의 Y축 위치를 자동 / 좌 / 우 중에서 선택할 수 있습니다. 지표 항목 추가 시, 기본적으로 자동 값이 선택되어 있습니다. 모든 지표 항목이 자동으로 선택되어 있다면, 순차적으로 Y축을 좌 또는 우 위치로 나눠서 배치합니다. 만약 Y축 위치가 좌 또는 우로 지정된 지표가 존재한다면 같은 Y축 방향으로 배치합니다. 이때, 단위와 Y축 위치가 같은 지표 항목이 있다면 같은 Y축으로 표현합니다.

그래프 유형을 변경하거나 지표 항목 필터를 수정한 뒤 변경점이 반영된 차트 위젯의 모습을 미리 확인할 수 있습니다. 화면 우측 상단의 미리 보기 토글을 클릭해 필터와 범례 값을 적용한 차트 위젯을 실시간으로 확인할 수 있는 미리 보기 레이어를 열거나 닫을 수 있습니다. 미리 보기 레이어는 좌우 너비를 조정할 수 있습니다.

위젯 템플릿 추가

위젯 템플릿은 미리 구성한 위젯의 지표 항목들을 이용해 위젯을 더운 간편하게 생성할 수 있는 기능입니다. 위젯을 추가한 뒤, 위젯 수정을 통해서 지표 항목에 필터를 추가하거나 지표 항목 및 이름을 변경할 수 있습니다. 단, 일부 위젯 템플릿을 통해 추가한 위젯은 삭제만 가능하고 수정이 불가능할 수 있습니다.

위젯 그룹 추가

위젯 그룹 추가를 통해 대시보드에 위젯 그룹을 추가할 수 있습니다. 위젯을 위젯 그룹에 추가하려면 편집 모드에서 위젯 상단의 타이틀 영역을 드래그해서 위젯 그룹 내부로 옮기면 됩니다.

위젯 그룹은 위젯과 마찬가지로 수정이 가능하며, 위젯 그룹을 수정하려면 편집 모드로 전환해야 합니다.

• 수정을 클릭하면 위젯 그룹 수정 모달이 열립니다.
• 그룹 삭제를 클릭하면 위젯의 위치나 크기 정보는 그대로 남고, 그룹만 제거됩니다.
• 그룹 및 하위 위젯 전체 삭제를 클릭하면 그룹 내의 위젯까지 전체 삭제됩니다.

위젯 이동/복제/삭제

편집 모드로 전환한 뒤, 위젯 우측 하단 모서리를 드래그해서 크기를 조정하거나 위젯 상단 영역을 드래그해서 위치를 이동시킬 수 있습니다.

• 삭제를 클릭해 위젯을 삭제할 수 있습니다.
• 대시보드 내 위젯 복제를 클릭해 대시보드에 위젯을 복제할 수 있습니다. 복제된 위젯은 최하단에 추가됩니다.
• 다른 대시보드에 위젯 복제를 클릭해 다른 대시보드에 위젯을 복제할 수 있습니다. 이때, 위젯을 추가할 대시보드를 선택할 수 있는 모달이 열립니다.

알림 생성

알림 생성을 클릭하면 알림 관리 > 알림 생성 화면으로 이동합니다. 위젯 이름, 서비스, 지표 항목, 지표 항목 필터 정보 등 해당 위젯의 정보가 입력된 상태로 간편하게 알림을 생성할 수 있습니다. 알림 조건 및 알림 수신 대상만 입력하면 간편하게 알림을 생성할 수 있습니다.

대시보드 관리

대시보드 관리를 클릭하면 대시보드 관리 모달이 표시됩니다. 대시보드의 이름, 설명, 생성 일시, 프로젝트 대시보드 노출 설정 여부를 확인하거나 편집할 수 있습니다.

각 대시보드 편집 열의 수정 또는 삭제 아이콘을 클릭해 해당 대시보드의 이름 및 설명을 수정하거나 대시보드를 삭제할 수 있습니다. 프로젝트 대시보드 노출 설정 토글을 클릭해 프로젝트 커스텀 대시보드 화면에서 해당 대시보드의 노출 여부를 설정할 수 있습니다. 노출 설정을 해제하더라도 Cloud Monitoring 서비스에서는 항상 노출됩니다.

위젯 데이터 다운로드

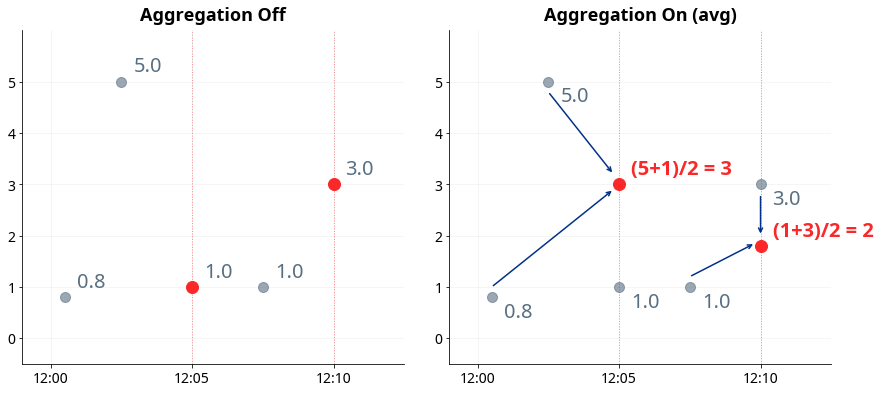

대시보드의 모든 위젯 데이터를 .png, .csv, .xlsx 파일로 내려받을 수 있습니다. 파일명을 대시보드 이름으로 저장되며, .csv 파일의 경우 대시보드 이름으로 압축한 .zip 파일로 다운로드됩니다. 내부에는 각 위젯 이름으로 된 개별 .csv 파일이 들어 있습니다. .csv, .xlsx 파일의 경우 시작 일시를 기준으로 최대 3개월간의 데이터만 다운로드할 수 있습니다. 조회 기간이 1개월 미만일 경우 5분 간격으로 데이터를 제공하며, 1개월 이상은 1일 간격으로 데이터를 제공합니다. 지정한 조회 기간이 길거나 위젯과 위젯에 포함된 지표 데이터가 많을수록 다운로드에 소요되는 시간이 오래 걸릴 수 있습니다.

알림 관리

Monitoring > Cloud Monitoring > 알림 설정에서는 NHN Cloud 자원에 알림을 추가할 수 있고, 알림 발생 이력을 확인할 수 있습니다.

알림 설정

알림 설정 화면에서는 생성한 알림의 정보를 확인할 수 있는 테이블이 노출되며, 알림명, 알림 사용 여부, 생성 일시로 테이블의 정렬을 변경할 수 있습니다. - 알림 사용 여부 토글을 클릭해 알림을 활성화하거나 비활성화할 수 있습니다. - 알림 상세 보기 열의 보기를 클릭하면 알림 상세 정보 모달이 표시됩니다. - 수정 열의 수정을 클릭하면 알림 수정 화면으로 이동합니다. - 각 알림 행을 클릭하면 알림 발생 이력 탭으로 이동하며, 해당 알림이 자동 조회되어 노출됩니다.

알림 생성/수정

알림 기본 정보의 이름, 서비스와 알림 설정의 지표 항목 및 알림 조건, 알림 수신 대상은 필수값이므로 반드시 입력해야 합니다. 알림의 서비스는 단일 선택만 가능하고, 지표 항목은 복수 개 선택할 수 있습니다.

지표 항목의 필터는 입력하지 않아도 되지만 조건은 반드시 1개 이상 입력해야 합니다. 알림을 받고자 하는 조건을 비교 방법, 임계치, 지속 시간 조합으로 설정합니다.

알림 수신 대상은 1개 이상 선택해야 합니다. 알림 수신 대상 유형은 알림 수신 그룹만 지원되며, 프로젝트 관리 > 알림 수신 그룹 관리 화면에서 관리할 수 있습니다.

알림 상세 보기 모달

알림 상세 보기 모달에서는 설정한 알림의 상세 정보를 확인할 수 있습니다. 알림의 이름, 설명, 서비스, 지표 항목 필터 및 알림 조건, 알림 수신 대상을 확인할 수 있습니다.

알림 발생 이력

발생한 알림의 이력을 조회할 수 있는 검색 필터와 테이블을 사용해서 발생한 알림을 다양하게 조회할 수 있으며, 검색 필터로 조회한 알림 정보를 확인할 수 있는 테이블을 제공합니다. 알림명, 발생 일시, 종료 일시, 서비스, 리소스, 지표 항목, 결과값, 지속 시간을 확인할 수 있습니다. 발생 일시, 종료 일시로 테이블 정렬을 변경할 수 있습니다.

참고: 지속 시간은 알림 발생 시점에서 알림 종료 시점까지의 시간을 나타냅니다. 알림이 발생한 상태에서 해당 알림이 종료되기 전에 알림을 비활성화한다면, 명시적으로 알림이 종료되지 않았기 때문에 지속 시간이 계속 증가할 수 있습니다.

알림 발생 이력 조회

알림명, 알림 상태, 지표 항목, 발생 시간 필터를 사용해서 알림 발생 이력을 조회할 수 있습니다. 초기화를 누르면 검색 필터가 초기화됩니다.

알림 발송 이력 보기 모달

각 알림에서 알림 발송 이력 보기 열의 보기를 클릭하면 알림 발송 이력 보기 모달이 열립니다.

알림 발송 이력 보기 모달에서는 해당 알림의 발생일시, 지속시간, 지표 항목, 결과값, 알림 조건 등의 알림 설정 정보와 발생 위치를 상세하게 확인할 수 있습니다.

알림을 실제로 발송한 이력도 테이블 형태로 제공합니다. 각 알림 발송 이력의 알림 발송 일시, 알림 방법, 수신 대상, 알림 발송 결과를 확인할 수 있습니다. 알림 발송 일시, 알림 방법으로 테이블 정렬을 변경할 수 있습니다.

지표 관리

Monitoring > Cloud Monitoring > 지표 관리에서는 NHN Cloud 자원에 대한 서비스별 지표 수집 여부를 설정할 수 있습니다.

지표 수집 설정

서비스별 지표 수집을 설정할 수 있는 테이블이 노출됩니다. 서비스마다 카테고리, 서비스, 서비스 활성화 여부, 지표 수집 설정 내용을 확인할 수 있고, 지표 수집 설정 토글을 클릭해 지표 수집 여부를 설정할 수 있습니다.

지표 수집을 시작/중단하는 경우 확인 모달이 열립니다.

지표 수집을 중단한 경우, 해당 서비스의 지표를 사용해서 생성해 둔 위젯에서 해당 지표가 더 이상 노출되지 않고 해당 지표의 범례가 비활성화됩니다.

예시 화면
