Monitoring > Cloud Monitoring > 사용 시나리오

대시보드 구성부터 알림 생성까지 전반적인 사용 시나리오를 다룹니다.
Cloud Monitoring을 사용하는 순서는 다음과 같습니다.


  • 서비스 선택
    Cloud Monitoring은 프로젝트 생성 시 기본으로 제공되는 서비스입니다.
    따라서 별도의 작업 없이 프로젝트를 생성한 후 서비스를 사용할 수 있습니다.
    프로젝트를 생성하는 방법은 NHN Cloud 콘솔 사용 가이드를 참고하십시오.
  • 지표 수집 설정
    각 서비스별로 지표 수집을 설정합니다.
  • 대시보드 구성
    대시보드에 위젯을 추가하여 자유롭게 구성합니다.
  • 알림 생성
    임계치를 설정하여 이벤트 발생 시 알림을 받을 수 있습니다.

지표 수집 설정

대시보드를 구성하기 위해 먼저 서비스별로 지표 수집 설정을 합니다.

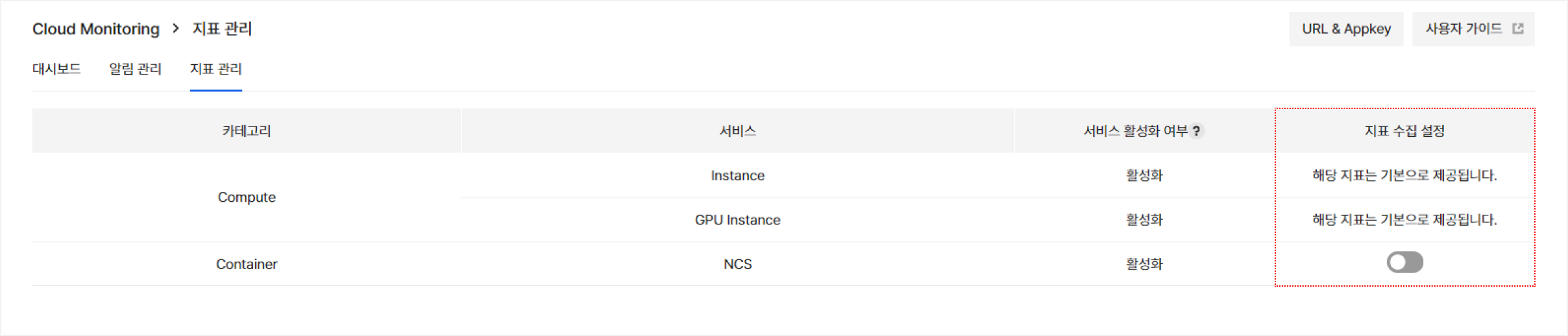

  1. Cloud Monitoring > 지표 관리를 선택합니다.
  2. 지표 관리 페이지에서 Cloud Monitoring이 제공하는 서비스별 지표를 확인합니다.
  3. 지표를 수집할 서비스의 지표 수집 설정 토글을 클릭해 활성화합니다.
  4. ‘지표 수집을 시작하시겠습니까?’ 모달이 표시되면 확인을 클릭합니다.
  5. 수집이 시작되면 해당 지표를 사용하여 위젯을 추가할 수 있습니다.


  • Instance, GPU Instance 서비스는 기본으로 제공되는 지표입니다.
  • 활성화된 서비스만 지표가 수집됩니다. 서비스 활성화 여부를 확인하십시오.
  • 지표 수집 설정 토글을 클릭해 비활성화하면 해당 지표의 수집이 중단되며, 대시보드에서 표시되지 않습니다.

대시보드 구성

이제 대시보드를 구성할 수 있는 준비가 되었습니다.
대시보드를 생성하고 위젯을 추가해보겠습니다.

대시보드 생성

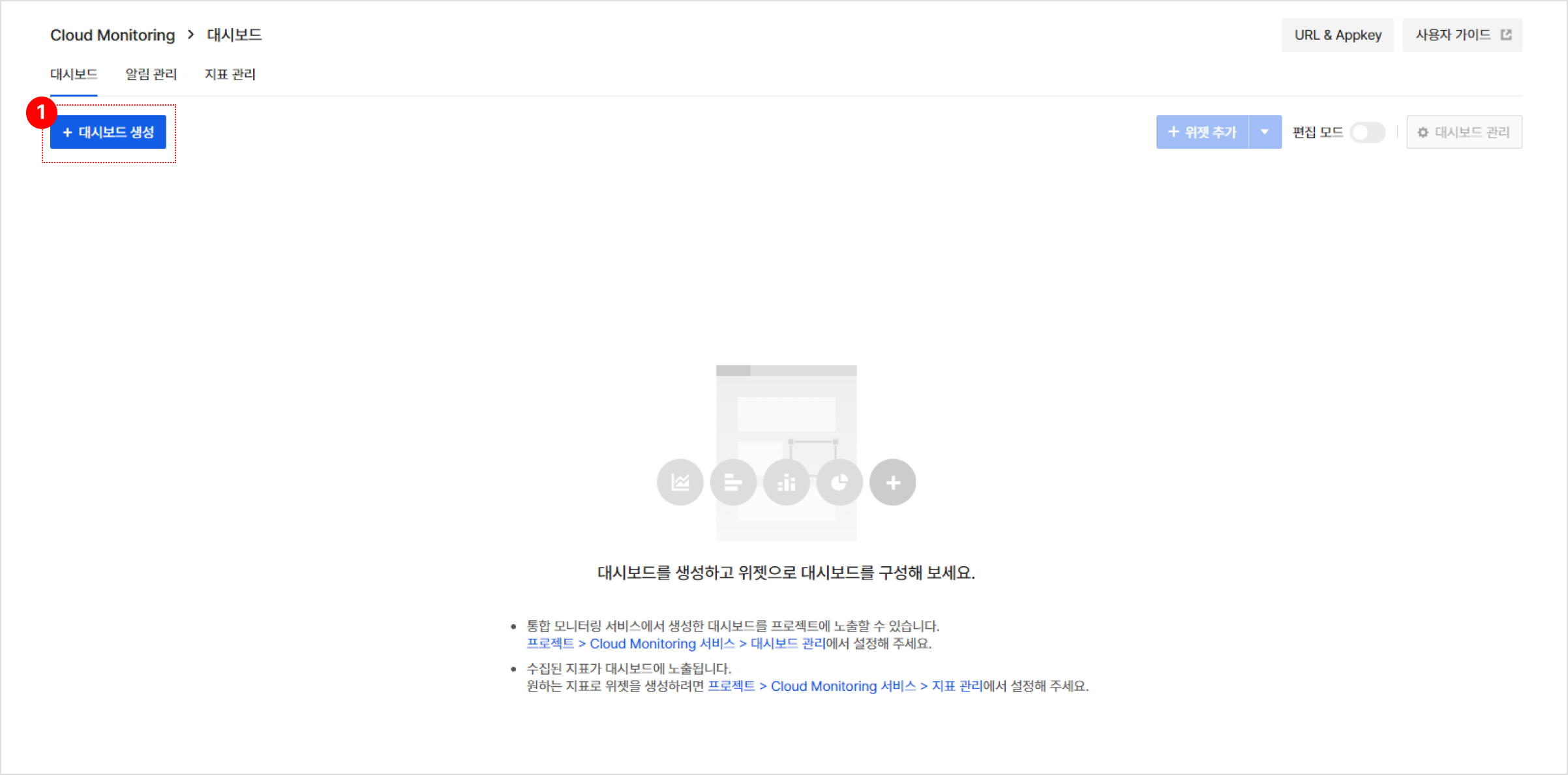

  1. +대시보드 생성을 클릭합니다. image

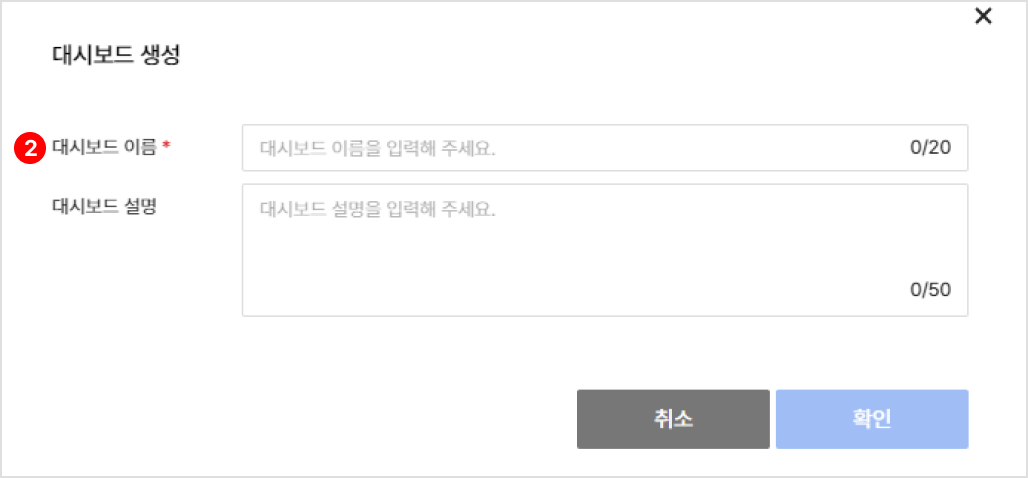

  2. 대시보드 이름과 설명을 입력한 뒤 확인을 클릭합니다. image
  3. 생성된 대시보드를 확인합니다.

위젯 추가

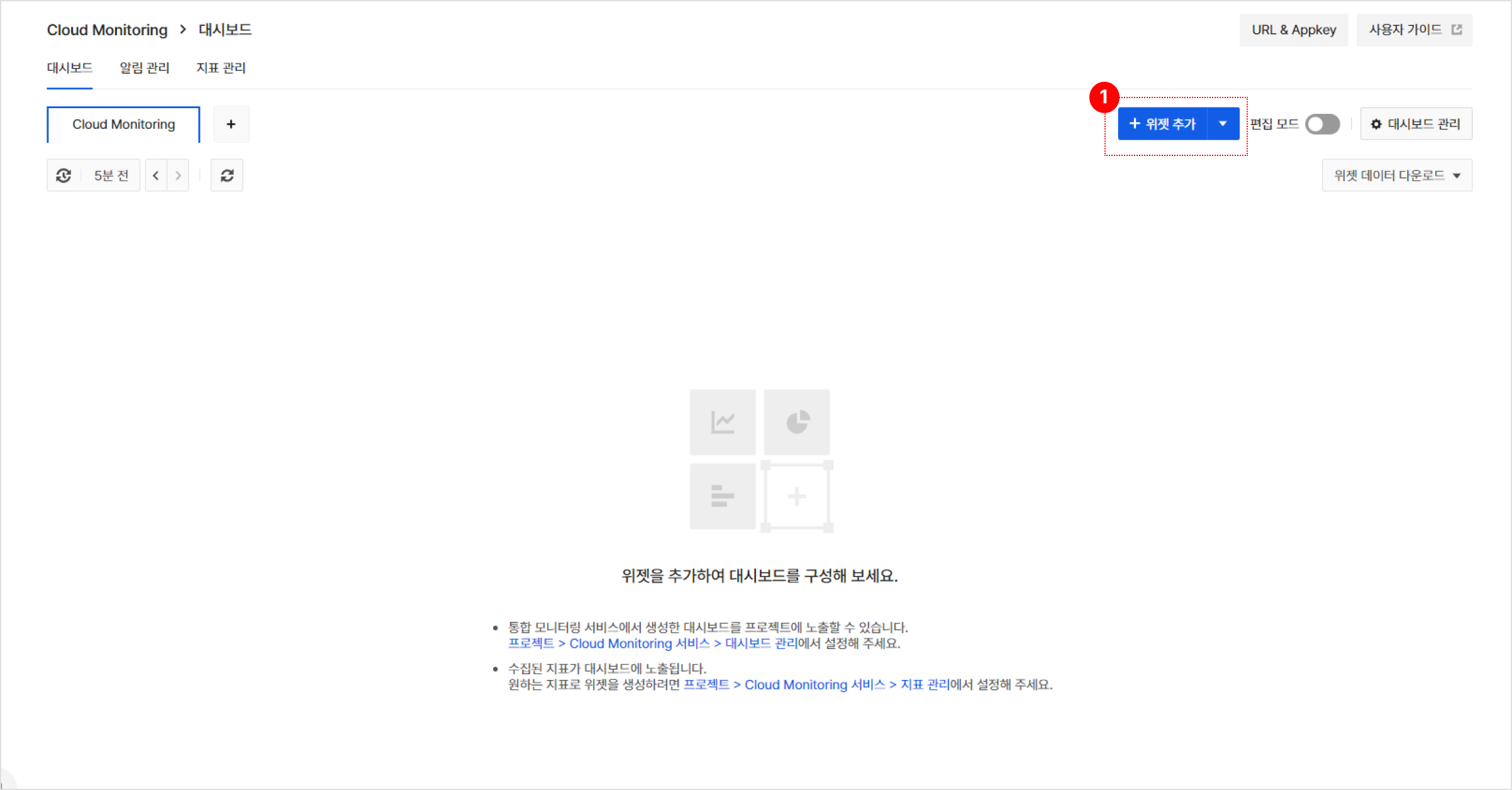

  1. 위젯 추가를 클릭하여 위젯 추가 페이지로 이동합니다. image

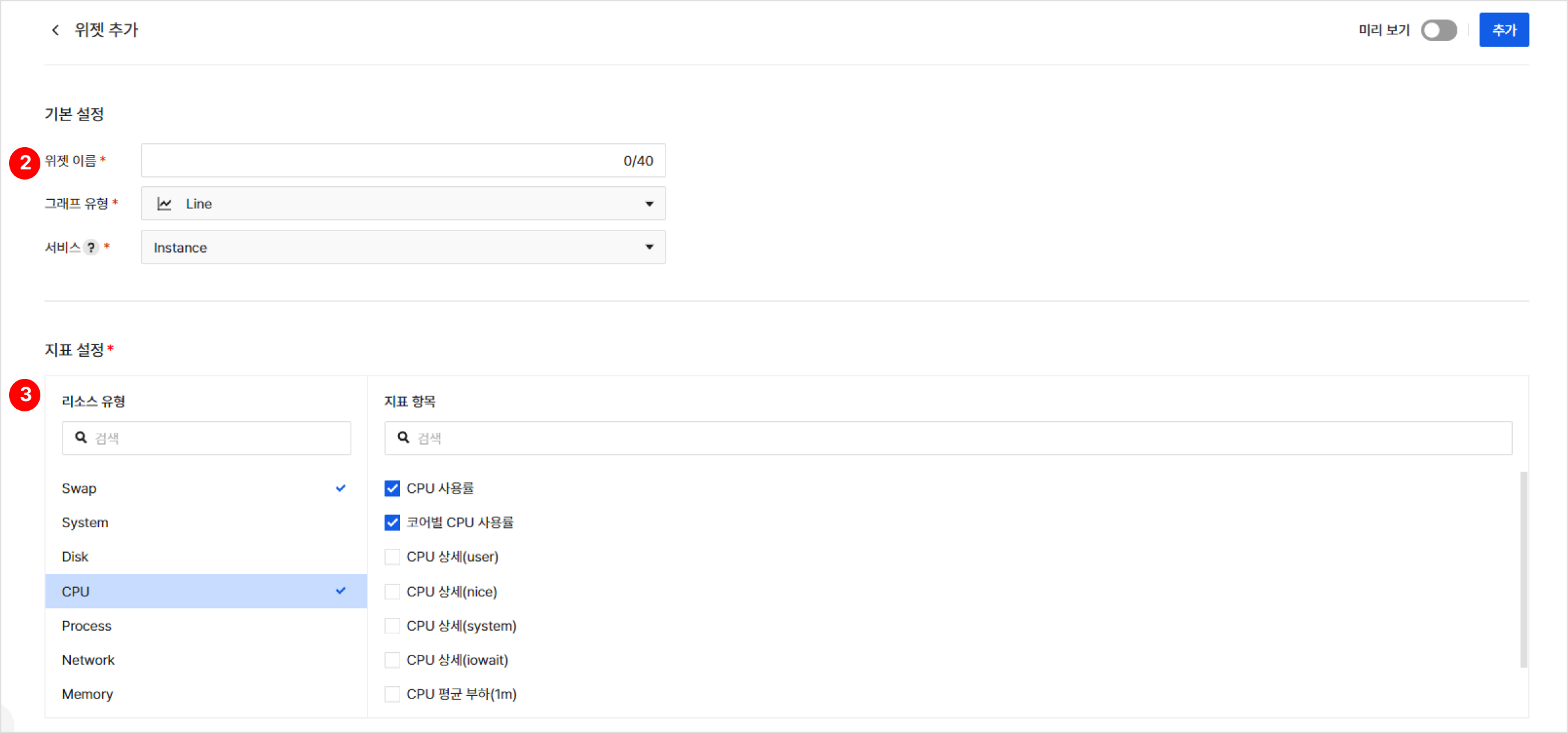

  2. 위젯 이름을 입력하고, 그래프 유형과 서비스를 선택합니다.
  3. 지표 관리에서 수집 설정이 활성화된 서비스만 선택할 수 있습니다.
  4. 선택한 서비스에 해당하는 리소스 유형과 지표 항목을 선택합니다.

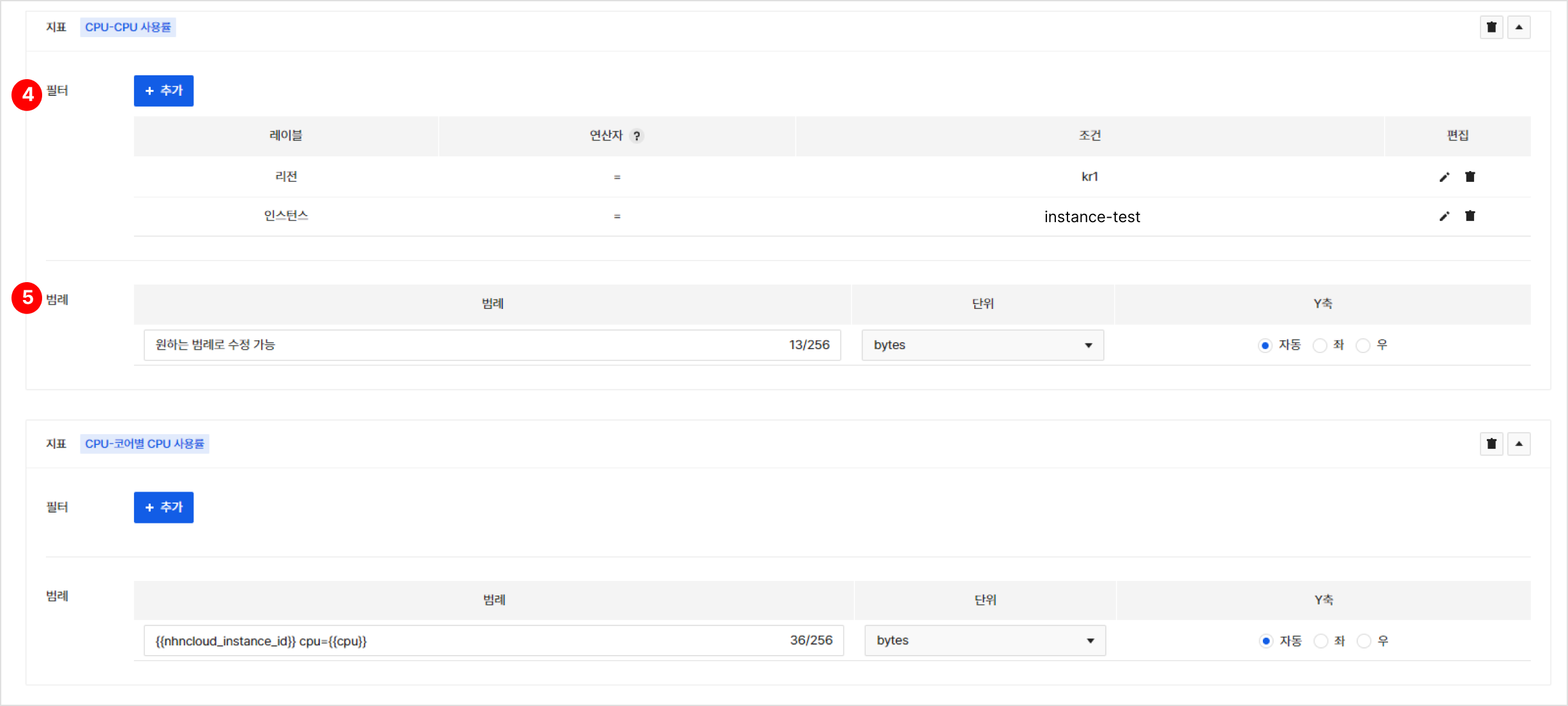

  5. 선택한 지표 항목별로 필터와 범례를 설정할 수 있는 박스가 표시됩니다. image

  6. 필터를 설정하여 원하는 지표만 선택적으로 확인할 수 있습니다.

  7. 예를 들어 한국(판교) 리전에만 있는 특정 인스턴스만 모니터링하려면 다음과 같이 설정합니다.
    • +추가를 클릭해 필터를 추가합니다.
    • 레이블, 연산자, 조건순으로 리전 = kr1(한국(판교)) 필터를 설정합니다.
    • 필터를 추가하여 레이블, 연산자, 조건순으로 인스턴스 = {인스턴스 이름}을 선택합니다.
    • 이렇게 하면 kr1(한국(판교)) 리전의 특정 인스턴스 지표가 그래프에 표시됩니다.
  8. 필요에 따라 범례의 이름, 단위, Y축의 위치를 설정할 수 있습니다.
  9. 지표별 단위가 같으면 1개의 Y축으로 표시됩니다.

  10. Y축 위치 설정에서 자동은 지표별 단위가 다를 경우 좌측, 우측 순서로 Y축을 자동 배치합니다. image

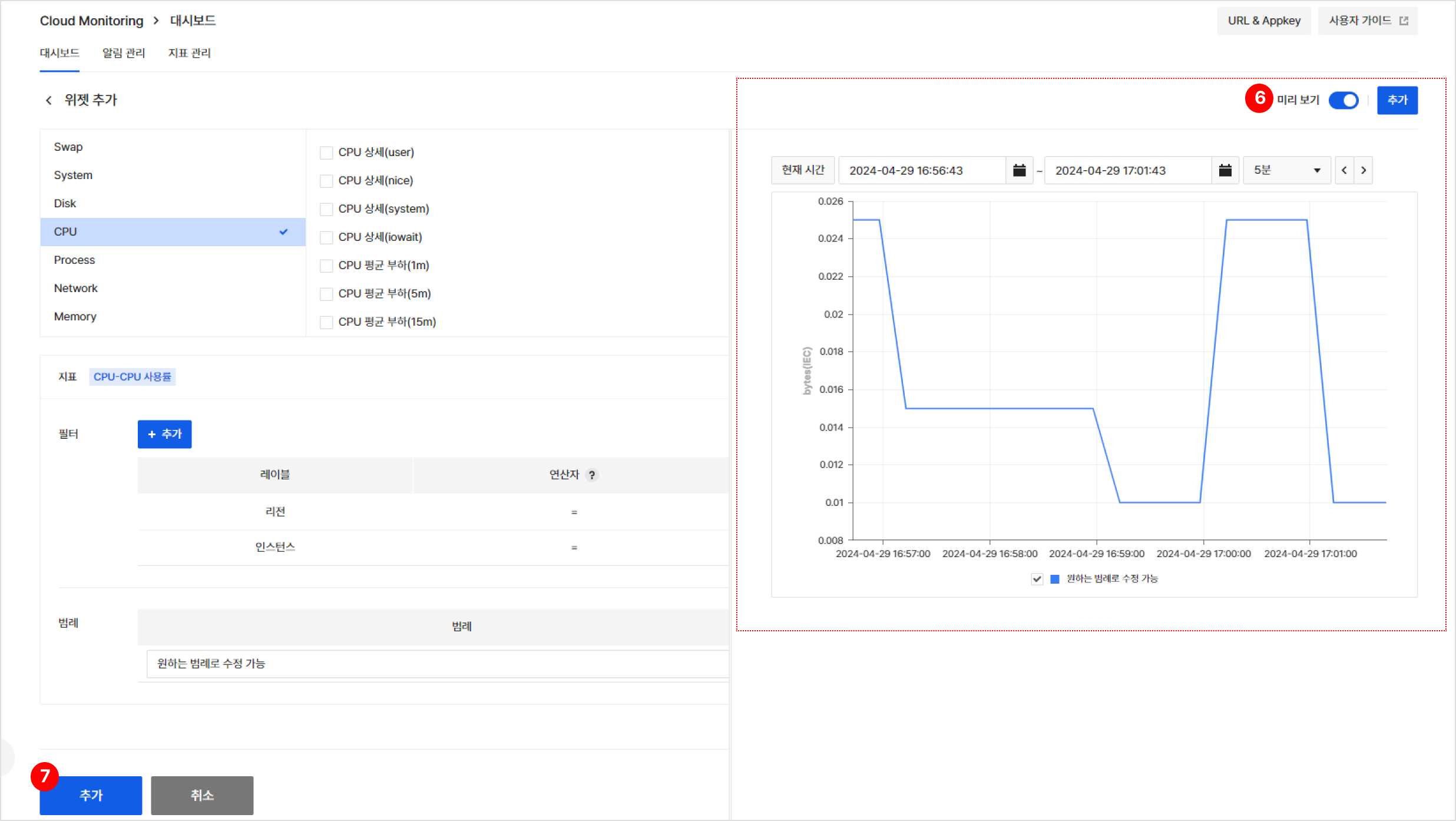

  11. 미리 보기 기능을 사용해 원하는 형태의 그래프가 그려졌는지 확인합니다.

  12. 확인이 완료되면 추가를 클릭해 대시보드에 위젯을 추가합니다. image

대시보드 편집

대시보드에 추가된 위젯을 확인하고 원하는 형태로 편집합니다.

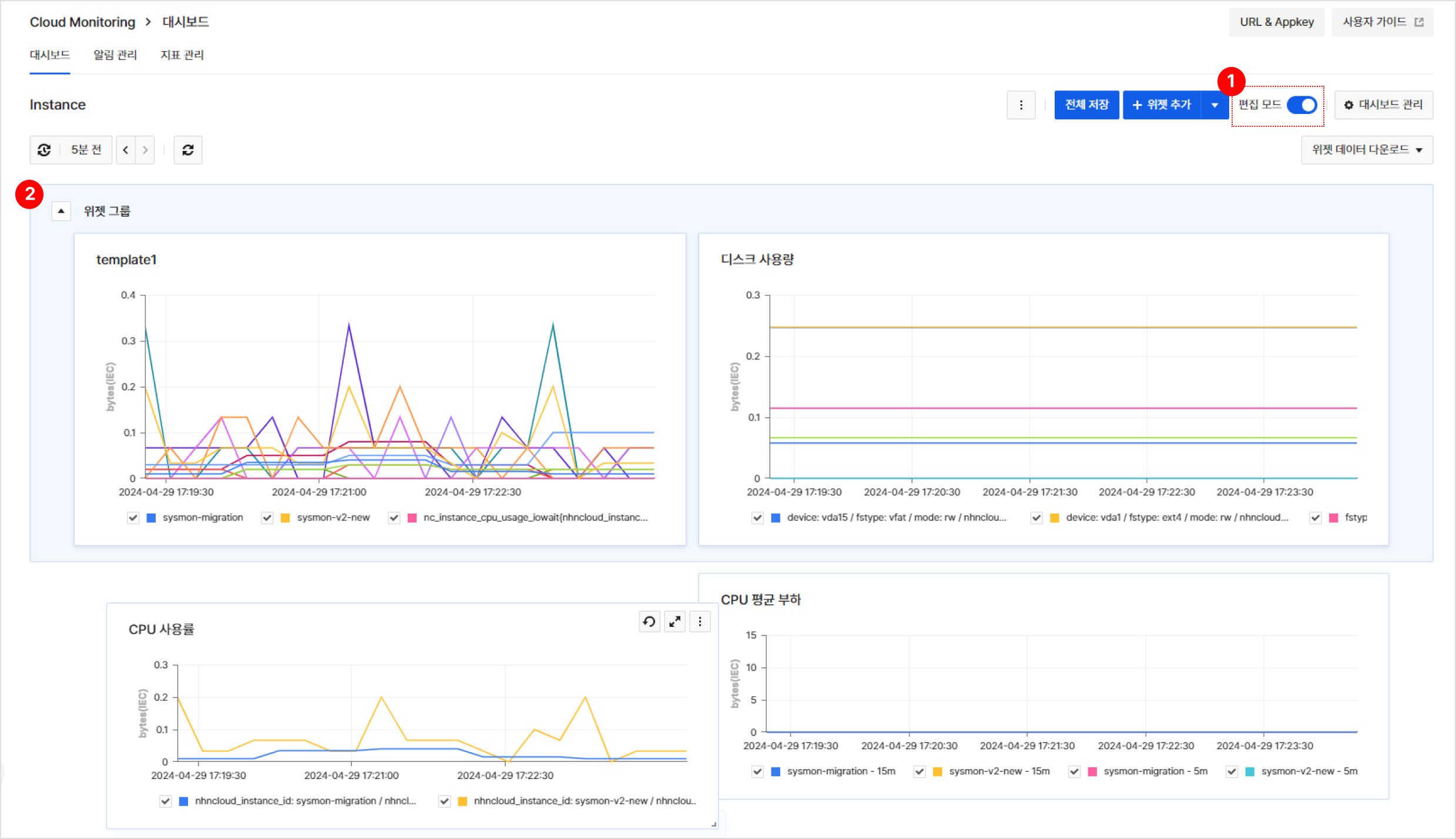

  1. 대시보드 우측 상단의 토글을 클릭해 조회 모드에서 편집 모드로 변경합니다.
  2. 위젯을 드래그 앤 드롭하여 위치를 변경하거나 위젯 그룹을 추가하여 대시보드를 정리합니다.
  3. 위젯 그룹 추가를 클릭하면 하단에 그룹이 추가됩니다. 위젯을 그룹으로 드래그 앤 드롭하여 배치합니다. image

알림 설정

더 효율적인 모니터링을 위해 이벤트 발생 시 알림을 수신 받을 수 있도록 설정합니다.

알림 생성

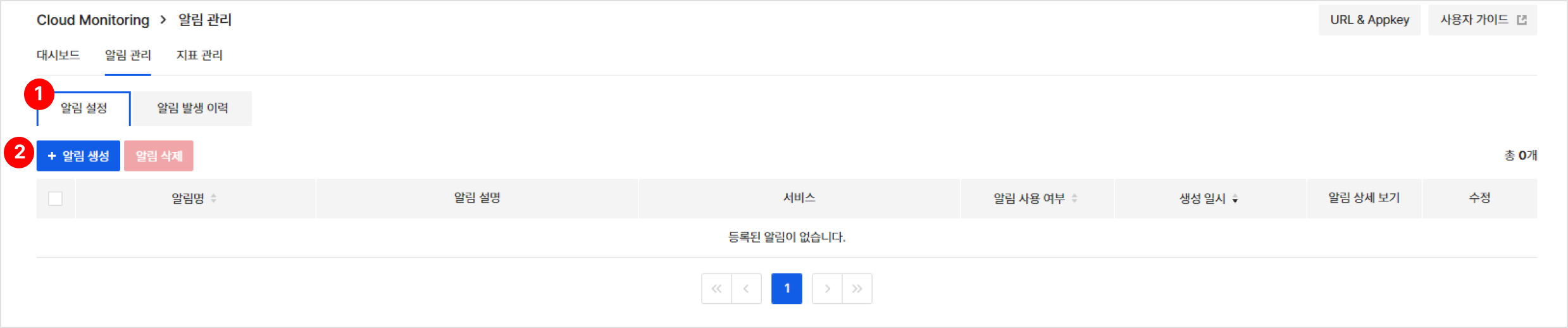

  1. Cloud Monitoring > 알림 관리 > 알림 설정을 선택합니다.

  2. 알림 생성을 클릭해 생성 페이지로 이동합니다. image

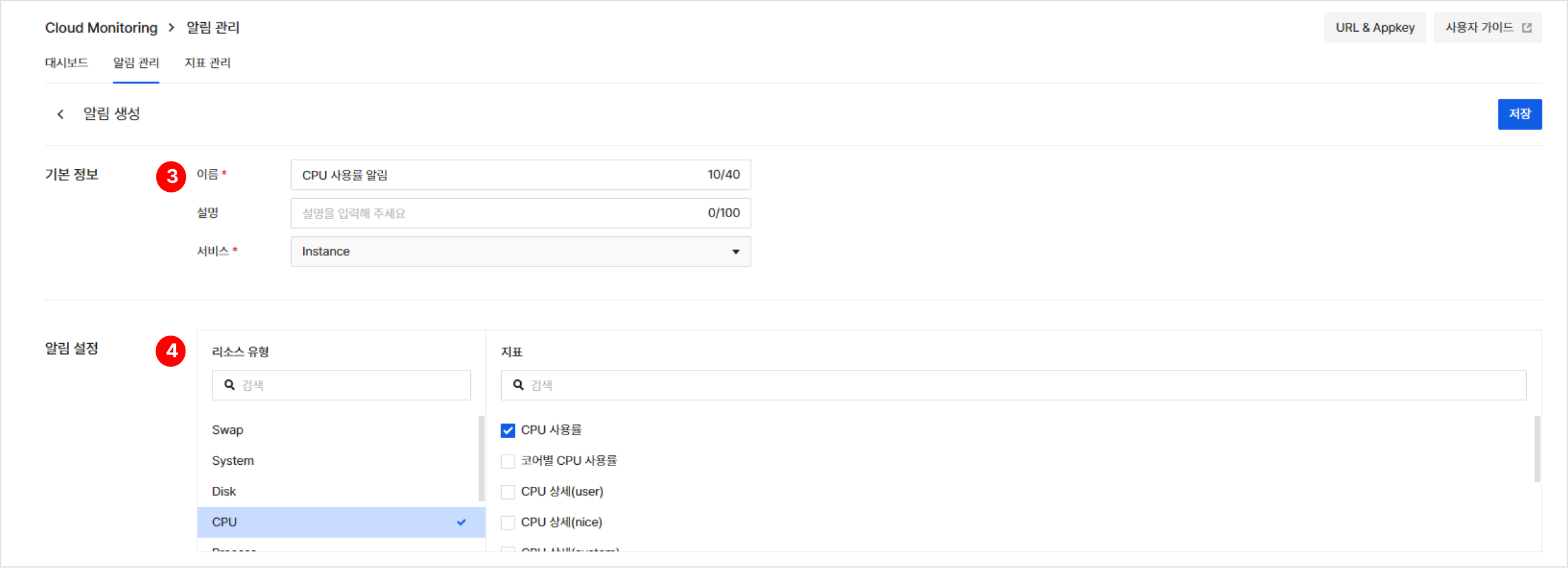

  3. 기본 정보에서 알림의 이름과 설명을 입력하고 서비스를 선택합니다.

  4. 선택한 서비스에 해당하는 리소스 유형과 지표를 선택합니다.

  5. 선택한 지표별 필터와 알림 조건을 설정할 수 있는 박스가 표시됩니다. image

  6. 원하는 지표에 알림을 설정하기 위해 필터를 설정합니다.

  7. 알림을 발생할 조건인 임계치와 지속 시간을 입력합니다.

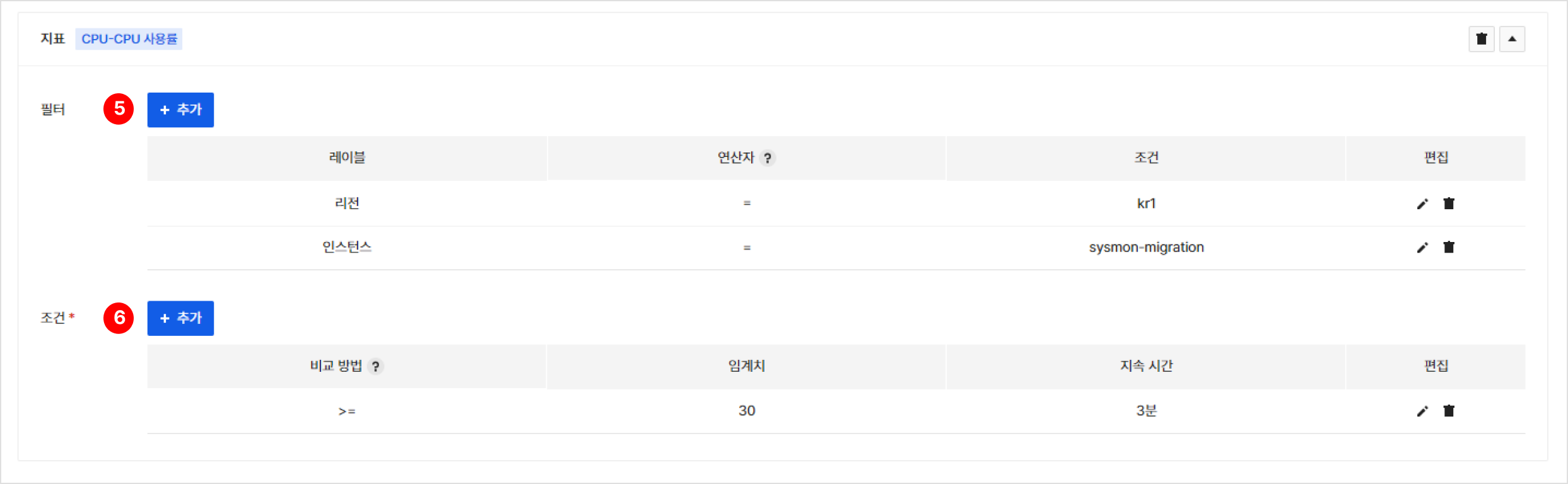

  8. 예를 들어 CPU 사용률이 30% 이상이며, 이 상태가 3분 이상 지속될 때 알림을 받고자 할 경우 다음과 같이 설정합니다.

    • 지표를 CPU 사용률로 선택하고, 필요에 따라 필터를 설정합니다.
    • 비교 방법은 >=(이상)을 선택합니다.
    • 임계치는 30을 입력하고, 지속 시간은 3을 입력합니다. image

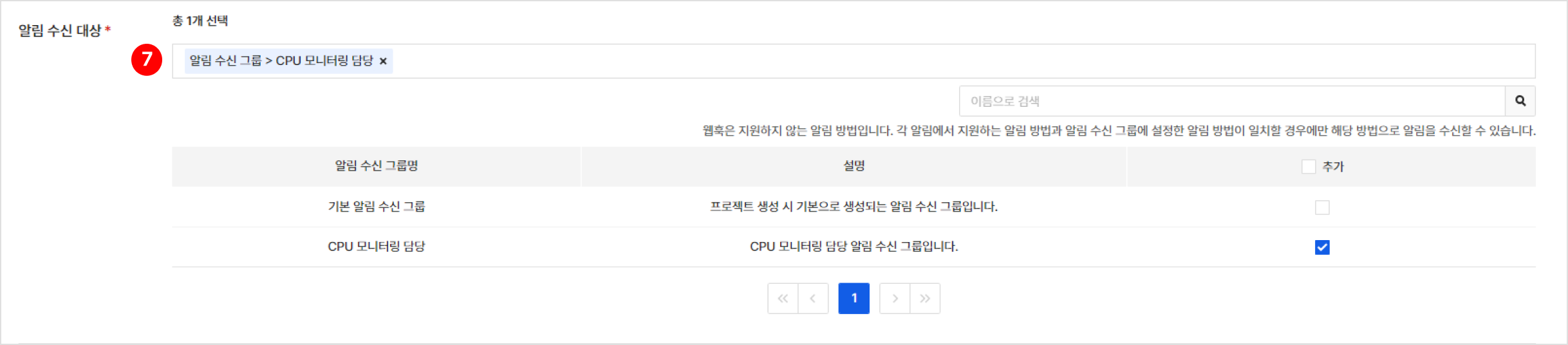

  9. 알림 수신 대상을 선택합니다.

  10. 프로젝트에서 생성한 알림 수신 그룹을 수신 대상으로 선택할 수 있습니다.
  11. 프로젝트 알림 수신 그룹을 먼저 생성하십시오. image

대시보드 위젯에서도 알림을 빠르게 설정할 수 있습니다.

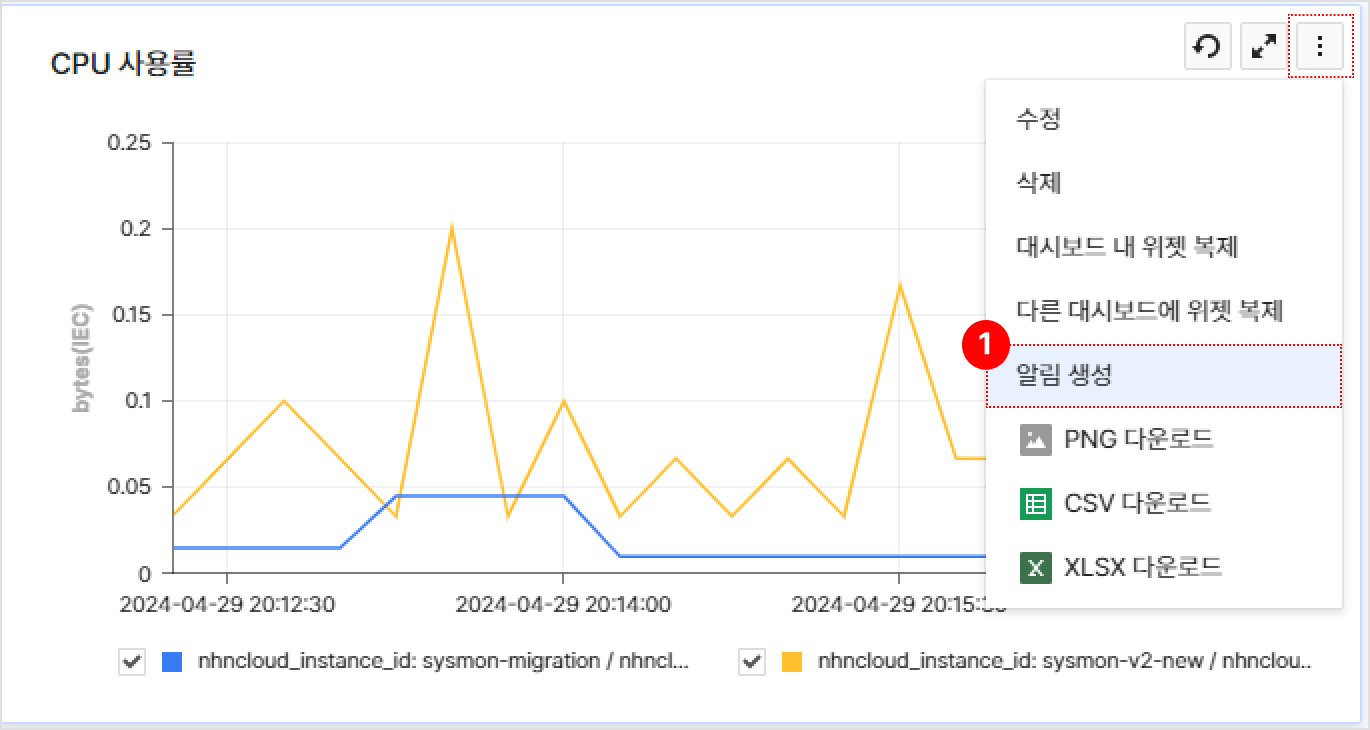

  1. 위젯 우측 상단의 더 보기 아이콘을 클릭한 뒤 드롭다운 메뉴에서 알림 생성을 클릭합니다.
  2. 알림 생성 페이지로 이동하며, 위젯 생성 시 선택한 지표별 필터가 그대로 적용됩니다. image

이제 설정한 임계치를 달성하면 알림이 발생되며, 발생 이력은 알림 관리 > 알림 발생 이력에서 확인할 수 있습니다.

프로젝트 대시보드 노출 설정

Cloud Monitoring 서비스에서 생성한 대시보드를 프로젝트 메인 화면에서 확인할 수 있습니다.

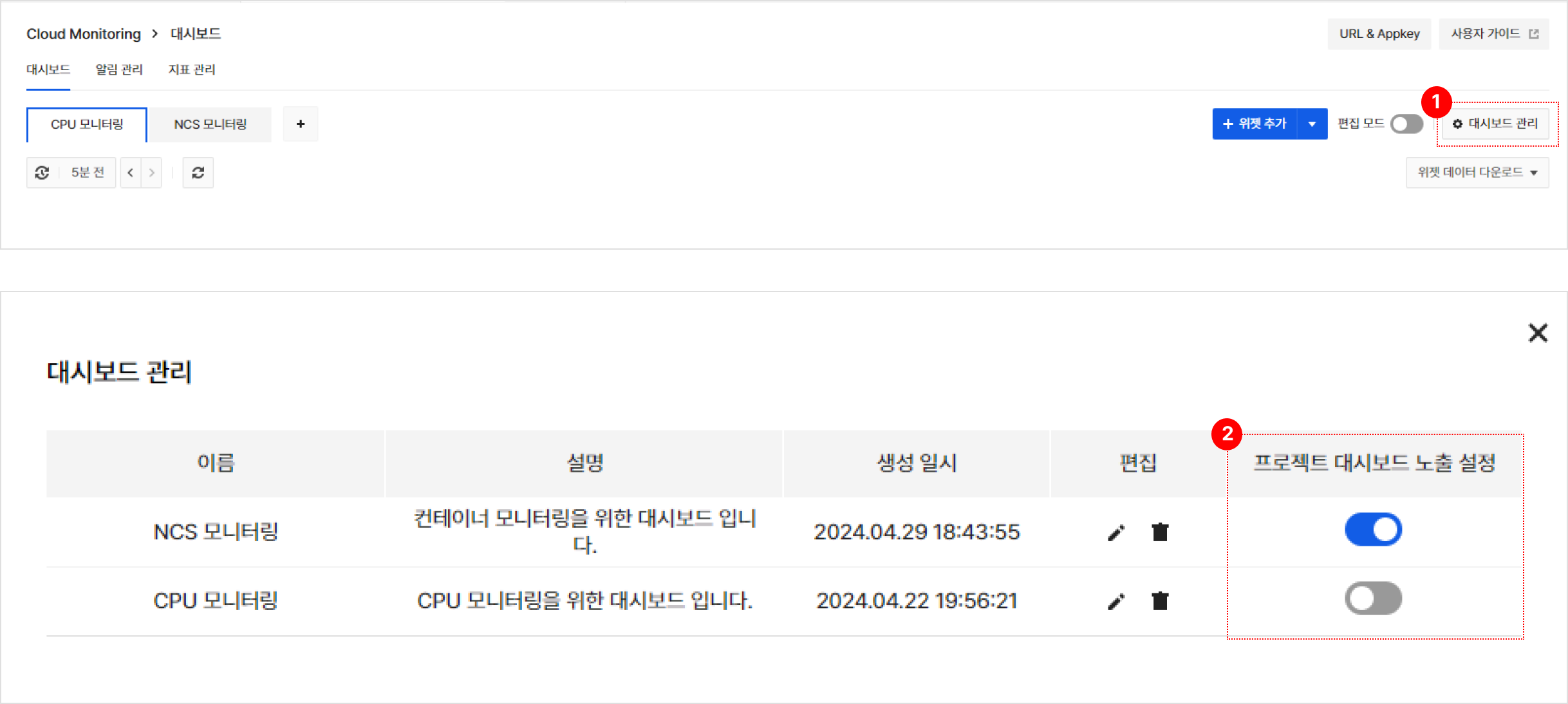

  1. Cloud Monitoring > 대시보드 > 대시보드 관리를 클릭합니다.
  2. 프로젝트 메인 화면에 표시할 대시보드의 프로젝트 대시보드 노출 설정 토글을 클릭해 활성화합니다. image

프로젝트의 커스텀 대시보드에서도 설정한 대시보드를 확인하여 신속하게 모니터링할 수 있습니다.
