모니터링 설정

Quickstarts > 8. 모니터링 설정

이번 학습 모듈에서는 NHN Cloud 콘솔에서 제공하는 Monitoring 서비스에 대해 자세히 알아보고 직접 실습해 봅니다. NHN Cloud의 Cloud Monitoring 서비스는 클라우드 환경에서 운영되는 인프라와 애플리케이션의 상태를 실시간으로 모니터링하고 이상 징후를 신속하게 감지할 수 있도록 지원합니다.

mod_info

학습 목표

이번 학습 모듈에서 배울 내용은 다음과 같습니다.

  • NHN Cloud 모니터링 개념
    • NHN Cloud에서 제공하는 모니터링 서비스 개요
    • 시스템 성능, 네트워크 트래픽, 애플리케이션 로그 모니터링의 중요성
    • 실시간 상태 추적과 장기적인 성능 분석의 차이점
  • NHN Cloud 모니터링 툴 소개
    • Cloud Monitoring 개요 및 기능
    • 모니터링 대시보드 구축
      • NHN Cloud 기본 대시보드 활용
      • 템플릿을 이용한 대시보드 설정
    • 경고 및 알림 설정
      • NHN Cloud 알림 시스템을 통한 이상 상태 감지
      • 이메일, SMS 등 조건별 알림 설정

mod_diagram

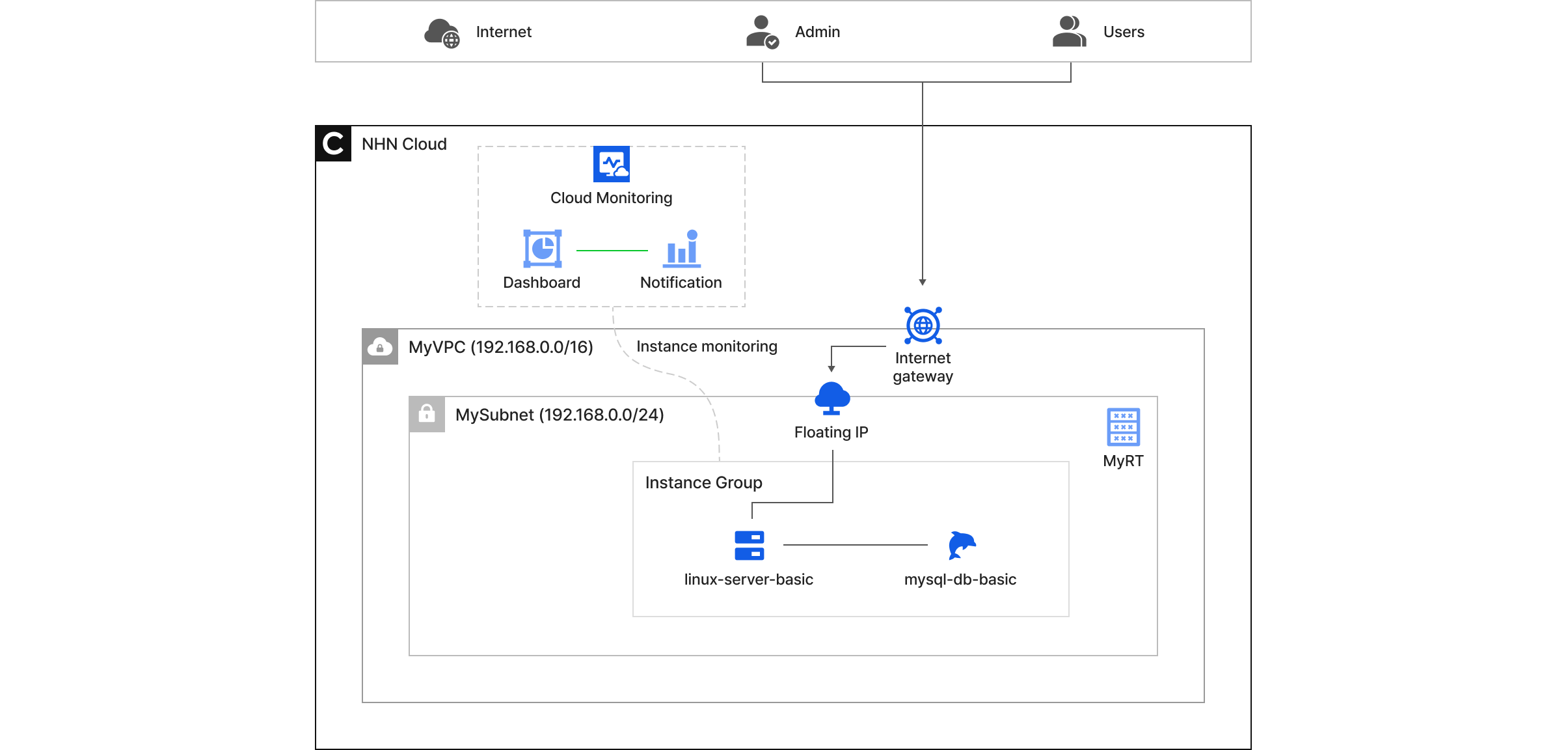

최종 구성도

시작하기 전에

이번 학습 모듈을 실습하기 전에 다음을 수행하는 것이 좋습니다.

  • 표준 인터넷 브라우저
    • Google Chrome, Microsoft Edge, Firefox, Safari 등의 최신 버전 브라우저가 설치되어 있어야 합니다.
    • 브라우저 설정에서 JavaScript 및 쿠키가 활성화되어 있어야 합니다.
  • 인터넷 연결 환경
    • 안정적인 인터넷 연결이 필요하며, 권장 대역폭은 최소 5Mbps 이상입니다.
    • HTTPS를 통한 안전한 통신이 가능해야 합니다.

  • 회원 계정

    • 결제수단을 등록한 NHN Cloud 계정이 있어야 합니다.
    • NHN Cloud 홈페이지에 로그인 해야 합니다.

    본 가이드는 7. 스토리지 생성 및 설정 이후 단계부터 시작됩니다.

Cloud Monitoring 서비스를 통한 클라우드 리소스 모니터링

단계 1. Cloud Monitoring으로 인스턴스 상세 지표 대시보드 만들기

  1. NHN Cloud 콘솔 상단 메뉴에서 실습에 사용할 조직(MyORG), 프로젝트(MyPRJ), 그리고 한국(평촌) 리전을 선택합니다.
  2. 콘솔 창 왼쪽 메뉴 중 Monitoring - Cloud Monitoring을 클릭합니다.
  3. + 대시보드 생성을 클릭합니다.
  4. 대시보드 생성 창에서 아래 정보를 설정 후 확인을 클릭합니다.
    • 대시보드 이름: MyDashboard
  5. MyDashboard 탭 오른쪽 끝에 + 위젯 추가를 클릭합니다.
  6. 위젯 추가 화면에서 아래 정보를 설정 후 추가를 클릭합니다.
    • 기본 설정
      • 위젯 이름: Instance-CPU-Basic
      • 그래프 유형: Line
      • 서비스: Instance

        [참고] 서비스 변경 알람

        • 위젯의 서비스가 변경되면 설정한 내용이 삭제될 수 있습니다. 변경 시 알림으로 확인 가능하니 기존 작업한 내용을 미리 추가한 후에 변경하여 작업할 수 있도록 합니다.
    • 지표 설정
      • 리소스 유형: CPU
      • 지표 항목: CPU 사용률, CPU 평균 부하(5m)
  7. + 위젯 추가를 클릭해 위젯을 추가로 생성합니다.
  8. 위젯 추가 화면에서 아래 정보를 설정 후 추가를 클릭합니다.
    • 기본 설정
      • 위젯 이름: Instance-Disk-Basic
      • 그래프 유형: Stacked Area
      • 서비스: Instance
    • 지표 설정
      • 리소스 유형: Disk
      • 지표 항목: 디스크 사용률, 마운트별 디스크 사용률, 장치별 디스크 읽기, 장치별 디스크 쓰기
  9. + 위젯 추가를 클릭해 위젯을 추가로 생성합니다.
  10. 위젯 추가 화면에서 아래 정보를 설정 후 추가를 클릭합니다.
    • 기본 설정
      • 위젯 이름: Instance-Network-Basic
      • 그래프 유형: Column
      • 서비스: Instance
    • 지표 설정
      • 리소스 유형: Network
      • 지표 항목: 장치별 네트워크 데이터 송신, 장치별 네트워크 데이터 수신
  11. MyDashboard에 추가된 위젯이 정상적으로 보이는지 확인합니다.

단계 2. 프로젝트 커스텀 대시보드 확인하기

  1. 콘솔 창 상단에 MyProject 이름의 프로젝트 탭을 클릭합니다.
  2. MyProject 메인 화면에서 커스텀 대시보드 탭을 클릭합니다.
  3. 단계 1에서 추가한 MyDashboard의 위젯이 정상적으로 보이는지 확인합니다.

단계 3. 인스턴스에 CPU 과부하 발생 시 이메일로 알림 설정하기

  1. Cloud Monitoring 서비스 화면에서 알림 관리 탭을 클릭합니다.
  2. + 알림 설정을 클릭합니다.

  3. 알림 생성 화면에서 아래 정보를 설정 후 저장을 클릭합니다.

    • 기본 정보
      • 이름: MyAlarm
      • 서비스: Instance
    • 알림 설정
      • 리소스 유형: CPU
      • 지표: CPU 상세(user)
      • 필터
        • + 추가를 클릭 후 아래 설정을 입력합니다.
        • 레이블: 인스턴스, 연산자: =, 조건: linux-server-basic
        • 편집: 저장 클릭
      • 조건
        • 비교 방법: >, 임계치: 50, 지속 시간: 1 분
          • 임계치가 50을 초과하면 알림이 1분 동안 지속됩니다.
        • 편집: 저장 클릭
    • 알림 수신 대상
      • 알림 수신 그룹명이 기본 알림 수신 그룹인 대상 오른쪽 추가 체크박스를 선택

    [참고] 알림 수신 그룹 선택

    • 해당 알림 수신 그룹명의 오른쪽 추가 체크박스를 선택하면 바로 위에 선택한 알림 수신 그룹이 추가되는 것을 확인할 수 있습니다.

  4. MyAlarm이 생성된 것을 확인하고 알림 사용 여부 토글 버튼이 활성화된 상태인 것을 확인합니다.

알아두기

  • 토글 버튼 상태
    • 토글 버튼 활성화 상태는 타원 내에 흰색 원이 오른쪽으로 이동한 상태입니다. 토글이 활성화되면 색상이 파란색으로 표시됩니다.
    • 토글 버튼 비활성화 상태는 타원 내에 흰색 원이 왼쪽으로 이동한 상태입니다. 토글이 비활성화되면 색상이 회색으로 표시됩니다.

단계 4. 인스턴스의 CPU 과부하 이벤트 발생 이력 확인하기

  1. 콘솔창 왼쪽 메뉴 중 Network - Floating IP 를 클릭합니다.
  2. 플로팅 IP 리소스 목록 중 연결된 장치가 linux-server-basic인 IP 주소를 복사 후 기록합니다.
  3. 웹 브라우저에서 새 창을 열어서 http://복사한 linux-server-basic 플로팅 IP 주소를 입력하여 웹 페이지에 접속합니다.
  4. 웹 페이지 본문에 있는 Start Stress Test를 클릭 후 2분 동안 대기합니다. 해당 작업은 linux-server-basic 인스턴스 CPU 사용량(CPU 상세(user))에 임의로 과부하를 발생시킵니다.
  5. 잠시 뒤 문자 및 이메일로 알람 발생 결과가 수신되는지 확인합니다.
  6. Cloud Monitoring 서비스 화면에서 알림 관리 탭을 클릭합니다.
  7. 알림 관리 화면에서 알림 발생 이력 탭을 클릭합니다.
  8. 본문 내에 검색을 클릭하여 알림 발생 이력을 확인합니다.
