스토리지 생성 및 연결

Quickstarts > 7.스토리지 생성 및 연결

이번 학습 모듈에서는 NHN Cloud 콘솔을 통해 스토리지 서비스를 활성화하고 사용하는 방법을 안내합니다. NHN Cloud의 스토리지 서비스는 데이터 저장과 관리에 필요한 안정적이고 확장 가능한 솔루션을 제공합니다.

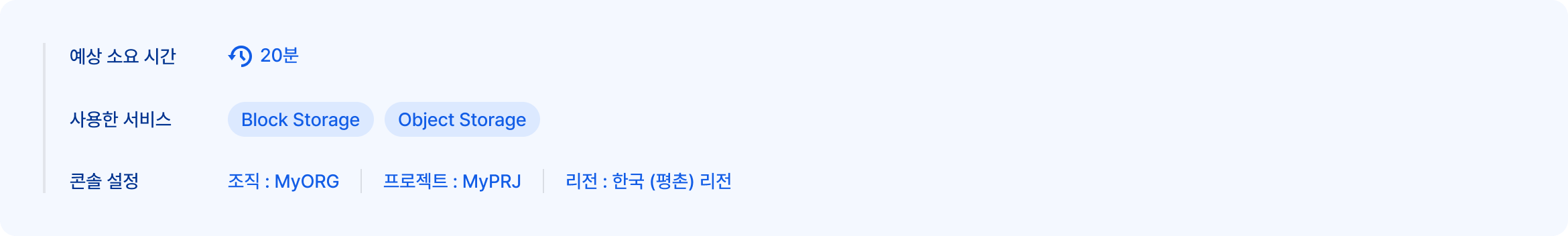

mod_info

학습 목표

이번 학습 모듈에서 배울 내용은 다음과 같습니다.

  • Storage 서비스 활용
    • Object Storage와 Block Storage의 차이점과 사용 사례 비교
    • Block Storage 볼륨 생성 및 인스턴스와 연결
    • Object Storage 컨테이너 생성 및 객체 업로드와 다운로드

mod_diagram

최종 구성도

시작하기 전에

NHN Cloud를 시작하기 위해서는 다음 사항을 준비해야 합니다.

  • 표준 인터넷 브라우저
    • Google Chrome, Microsoft Edge, Firefox, Safari 등의 최신 버전 브라우저가 설치되어 있어야 합니다.
    • 브라우저 설정에서 JavaScript 및 쿠키가 활성화되어 있어야 합니다.
  • 인터넷 연결 환경
    • 안정적인 인터넷 연결이 필요하며, 권장 대역폭은 최소 5Mbps 이상입니다.
    • HTTPS를 통한 안전한 통신이 가능해야 합니다.
  • 회원 계정
    • 결제수단을 등록한 NHN Cloud 계정이 있어야 합니다.
    • NHN Cloud 홈페이지에 로그인 해야 합니다.

본 가이드는 6. 데이터베이스 생성 및 연결 이후 단계부터 시작됩니다.

블록 스토리지 생성 및 데이터 조회

블록 스토리지를 생성해 리눅스 인스턴스에 연결한 뒤 블록 스토리지의 데이터를 조회합니다.

단계 1. 블록 스토리지 생성 후 리눅스 인스턴스에 연결하기

모듈 3에서 생성한 리눅스 인스턴스 linux-server-basic에 블록 스토리지 리소스를 연결합니다.

  1. 콘솔창 왼쪽 메뉴 중 Storage - Block Storage를 클릭합니다.
  2. Block Storage > 관리 화면에서 블록 스토리지 목록 중 연결 정보가 linux-server-basic의 /dev/vda 인 블록스토리지의 가용성 영역을 확인합니다.
  3. + 블록 스토리지 생성을 클릭합니다.
  4. 블록 스토리지 생성 창에서 아래 정보를 설정 후 확인을 클릭합니다.
    • 블록 스토리지 이름: MyBS
    • 블록 스토리지 타입: HDD
    • 블록 스토리지 크기(GB): 10 GB
    • 가용성 영역: 블록 스토리지 목록에서 연결정보가 linux-server-basic의 /dev/vda인 블록 스토리지와 동일한 가용성 영역
  5. 성공 창에서 확인을 클릭합니다.
  6. MyBS를 선택 후 위에 연결 관리를 클릭합니다.
  7. 블록 스토리지 연결 관리 창에서 아래 정보를 설정 후 연결을 클릭합니다.
    • 인스턴스에 연결: linux-server-basic
  8. 성공 창에서 확인을 클릭합니다.

단계 2. 추가 블록 스토리지 파티션 설정, 포맷, 마운트하기

  • 리눅스 인스턴스 linux-server-basic에 원격 접속한 상태에서 아래 명령어를 실행해 단계 1에서 생성한 블록 스토리지 MyBS에 파티션을 생성한 뒤 포맷과 마운트를 실행합니다.
#bash
echo -e "n\np\n1\n\n\nw" | sudo fdisk /dev/vdb

알아두기

  • 도메인 이름 가이드
    • fdisk 명령어 설명
      • n: 새 파티션 생성 (옵션: n)
        • p: 파티션 유형 선택 (기본값: Primary)
        • 1: 파티션 번호 (기본값: 1번)
        • 첫 번째 섹터: Enter를 눌러 기본값 선택
        • 마지막 섹터: Enter를 눌러 기본값으로 최대 크기 선택
      • w: 변경 내용을 저장하고 종료
  • 아래 명령어를 실행해 파티션을 포맷합니다.
sudo mkfs -t xfs /dev/vdb1
  • 추가한 파티션을 /mnt/vdb 경로에 마운트 할 수 있도록 아래 명령어를 실행하여 /mnt/vdb 디렉토리를 생성합니다.
sudo mkdir /mnt/vdb
  • 부팅 시 추가한 파티션을 자동 마운트하도록 아래 명령어를 실행하여 /etc/fstab 파일에 설정을 추가합니다.
sudo sh -c 'echo "UUID=$(sudo blkid -s UUID -o value /dev/vdb1) /mnt/vdb xfs defaults,nodev,noatime,nofail 1 2" >> /etc/fstab'
  • 아래 명령어를 실행하여 /etc/fstab 파일에 정의된 모든 파일 시스템을 마운트하고, 모든 사용자가 /mnt/vdb에 파일 생성, 수정, 삭제 가능하도록 권한을 변경합니다.
sudo mount -a
sudo chmod 777 /mnt/vdb
  • 아래 명령어를 입력해 추가 블록 스토리지가 올바르게 설정되었는지 확인합니다.
df /dev/vdb1

해당 Filesystem과 용량, Mount 경로가 조회되는 것을 확인합니다.

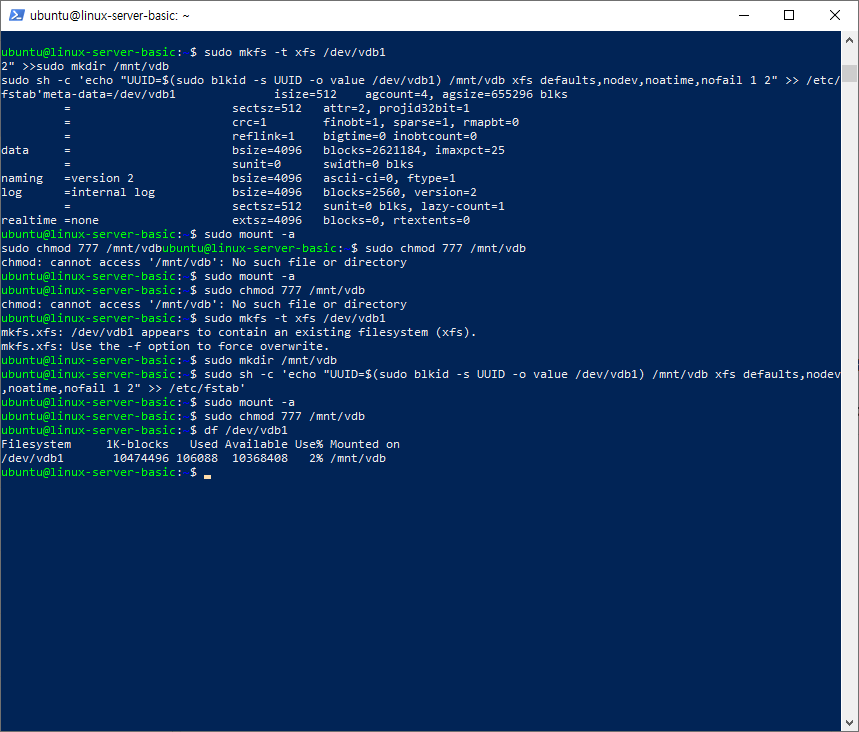

[참고]

결과 화면 보기

단계 3. 추가 블록 스토리지에 자료 생성하기

  • linux-server-basic에 원격 접속한 상태에서 아래 명령어를 실행하여 블록 스토리지를 생성합니다.
export MYSQL_PWD=nhnpassword
  • 생성한 블록 스토리지에 mysql-db-basic 데이터 조회 자료를 생성합니다.
mysql --host=(mysql-db-basic 인스턴스의 가상 IP 주소) --user=nhncloud -e "SELECT * FROM employees.employees LIMIT 30;" -B --batch > /mnt/vdb/employees.csv
  • 아래 명령어로 생성한 데이터(csv 파일)를 확인합니다.
cat /mnt/vdb/employees.csv

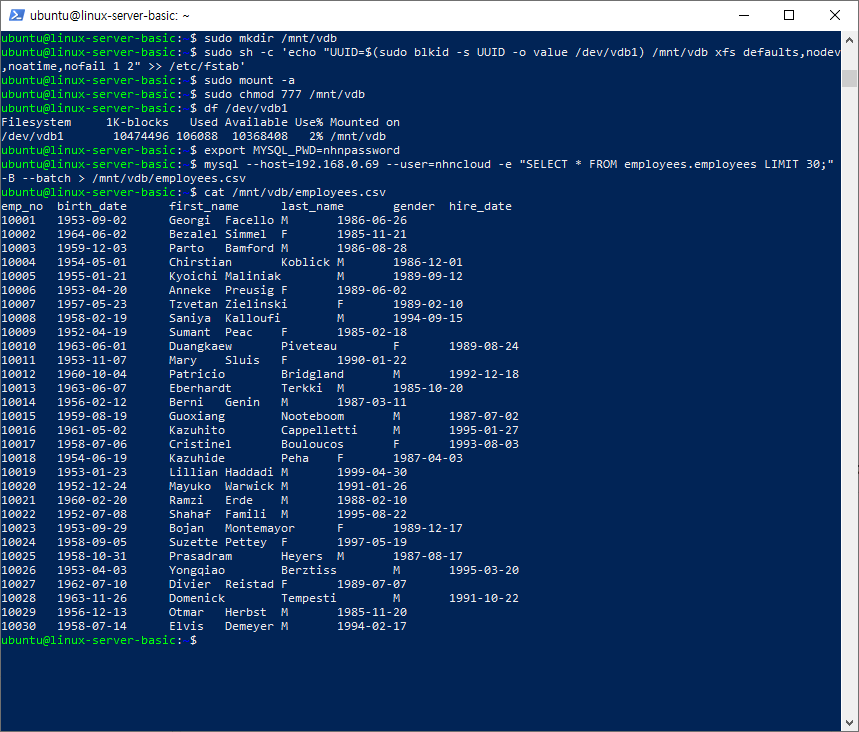

[참고]

결과 화면 보기

오브젝트 스토리지 생성 및 데이터 조회

오브젝트 스토리지 서비스를 활성화해 컨테이너를 생성한 뒤 객체를 업로드합니다. 해당 객체를 리눅스 인스턴스에 저장한 뒤 접속해 데이터가 출력되는 지 확인합니다.

단계 1. 오브젝트 스토리지 서비스 활성화 및 컨테이너 생성하기

  1. MyPRJ 프로젝트 오른쪽에 위치한 "서비스 선택" 탭을 클릭합니다.
  2. 서비스 선택 클릭 후 나오는 화면에서 모든 서비스 - Storage - Object Storage를 클릭합니다.
  3. 서비스 활성화 창에서 확인을 클릭합니다.
  4. 서비스가 올바르게 활성화되면 Object Storage 화면으로 이동됩니다. 만약 화면이 이동하지 않을 경우 콘솔 창 왼쪽 메뉴 중 Storage - Object Storage를 클릭합니다.
  5. + 컨테이너 생성을 클릭합니다.
  6. 컨테이너 생성 창에서 아래 정보를 입력 후 확인을 클릭합니다.
    • 이름: myobs
    • 접근 정책: PUBLIC
    • 스토리지 클래스: Standard
    • 객체 잠금 설정: 사용 안 함
    • 암호화 설정: 사용 안 함
  7. 성공 창에서 확인을 클릭합니다.

단계 2. 오브젝트 스토리지를 이용해 리눅스 인스턴스 웹 소스 변경하기

  • 사용자 작업 환경에서 새로운 터미널 또는 PowerShell을 실행합니다.
  • 아래 명령어로 web-sample 디렉토리를 생성하고 index.html 파일을 저장합니다.
#PowerShell
mkdir /web-sample

    echo '<!DOCTYPE html>
    <html lang="en">
    <head>
        <meta charset="UTF-8">
        <meta name="viewport" content="width=device-width, initial-scale=1.0">
        <title>::: Welcome to NHN Cloud :::</title>
        <script>
            let countdownTimer;

            function fetchServerIP() {
                fetch("/server-info")
                    .then(response => response.json())
                    .then(data => {
                        const serverIP = data.serverIP;
                        document.getElementById("server-ip").innerText = "Server IP Address: " + serverIP;
                    })
                    .catch(error => {
                        document.getElementById("server-ip").innerText = "Unable to fetch server IP address";
                    });
            }

            function startStressTest() {
                const button = document.getElementById("start-btn");
                button.innerText = "Starting...";
                let timeLeft = 120;
                const countdownDisplay = document.getElementById("countdown");
                countdownDisplay.innerText = "Time left: " + timeLeft + " seconds";

                countdownTimer = setInterval(() => {
                    timeLeft--;
                    countdownDisplay.innerText = "Time left: " + timeLeft + " seconds";

                    if (timeLeft <= 0) {
                        clearInterval(countdownTimer);
                        countdownDisplay.innerText = "Stress test complete!";
                    }
                }, 1000);

                fetch("/start-stress")
                    .then(response => response.text())
                    .then(data => {
                        console.log(data);
                    })
                    .catch(error => {
                        console.error("Error starting stress test:", error);
                    });
            }

            window.onload = fetchServerIP;
        </script>
    </head>
    <body>
        <h1>Welcome to NHN Cloud Web Server</h1>
        <p id="server-ip">Fetching server IP address...</p>
        <button id="start-btn" onclick="startStressTest()">Start Stress Test</button>
        <p id="countdown">Time left: 120 seconds</p>
    </body>
    </html>' > /web-sample/index.html
  1. 콘솔창 왼쪽 메뉴 중 Storage - Object Storage를 클릭합니다.
  2. Object Storage 화면에서 myobs를 클릭하여 컨테이너 상세 페이지 화면으로 이동합니다.
  3. myobs 화면에서 객체 업로드를 클릭합니다.
  4. 객체 업로드 창에서 파일 선택을 클릭 후 /web-sample에 위치한 index.html 파일을 선택 후 확인을 클릭합니다.
  5. 업로드 상태 정보 창에서 index.html 파일 업로드 상태가 성공인 것을 확인 후 확인을 클릭합니다.
  6. 업로드한 index.html 객체 오른쪽에 Public URL 항목에 있는 URL 복사를 클릭해 index.html 파일의 Public URL 주소를 복사합니다.
  7. linux-server-basic에 원격 접속을 합니다.

    [참고] linux-server-basic에 원격 접속 방법

  8. linux-server-basic 원격 접속 후 아래 명령어를 실행해 index.html을 다운로드한 후 저장합니다.
sudo curl -o /var/www/html/index.html (myobs에 업로드한 index.html 파일의 Public URL)

알아두기

  • Nginx의 기본 웹 문서 경로
    • Ubuntu에서 설치한 Nginx의 기본 웹 문서 경로는 /var/www/html입니다. http://복사한 linux-server-basic 플로팅 IP 주소에 접속 시 출력되는 웹 페이지 문서는 /var/www/html/index.html 입니다.
  • 아래 명령어를 실행하여 추가 서비스 구성을 설정합니다.
curl -s https://kr2-api-object-storage.nhncloudservice.com/v1/AUTH_cd41d4b57c1346b99641cc4092f2842d/onboarding/service-setting.sh | sed 's/\r$//' > /home/ubuntu/service-setting.sh
chmod +x /home/ubuntu/service-setting.sh
/home/ubuntu/service-setting.sh

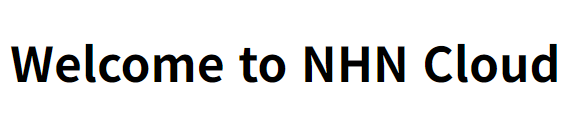

  • 웹 브라우저에서 새 창을 열어서 http://복사한 linux-server-basic 플로팅 IP 주소를 입력하여 변경된 웹 페이지를 확인합니다. pic3

알아두기

  • 변경된 웹 페이지가 보이지 않을 경우
    • 웹 페이지가 변경되었음에도 불구하고 이전 페이지가 표시된다면, 웹 브라우저의 캐시로 인해 발생한 문제일 수 있습니다. 이 경우, 브라우저에서 제공하는 새로고침(F5) 또는 강력 새로고침을 사용하여 변경된 페이지를 확인할 수 있습니다. 강력 새로고침은 다음 방법으로 수행할 수 있습니다.
      • Windows: Ctrl + F5 또는 Shift + F5
      • Mac: Cmd + Shift + R
