이 문서에서는 게임엔빌 커넥터 사용법을 배웁니다.

실습 환경 준비 - 클라이언트 프로젝트

GameAnvilConnector 다운로드

게임엔빌 커넥터 사용을 위해서 아래 파일을 다운로드합니다.

GameAnvil-Connector.unitypackage

Unity Package 다운로드

게임엔빌 커넥터 사용 실습을 위해서 아래 링크를 통해 유니티 패키지를 다운로드 합니다.

GameAnvil-Tutorial-Sample.unitypackage

Unity 프로젝트 생성

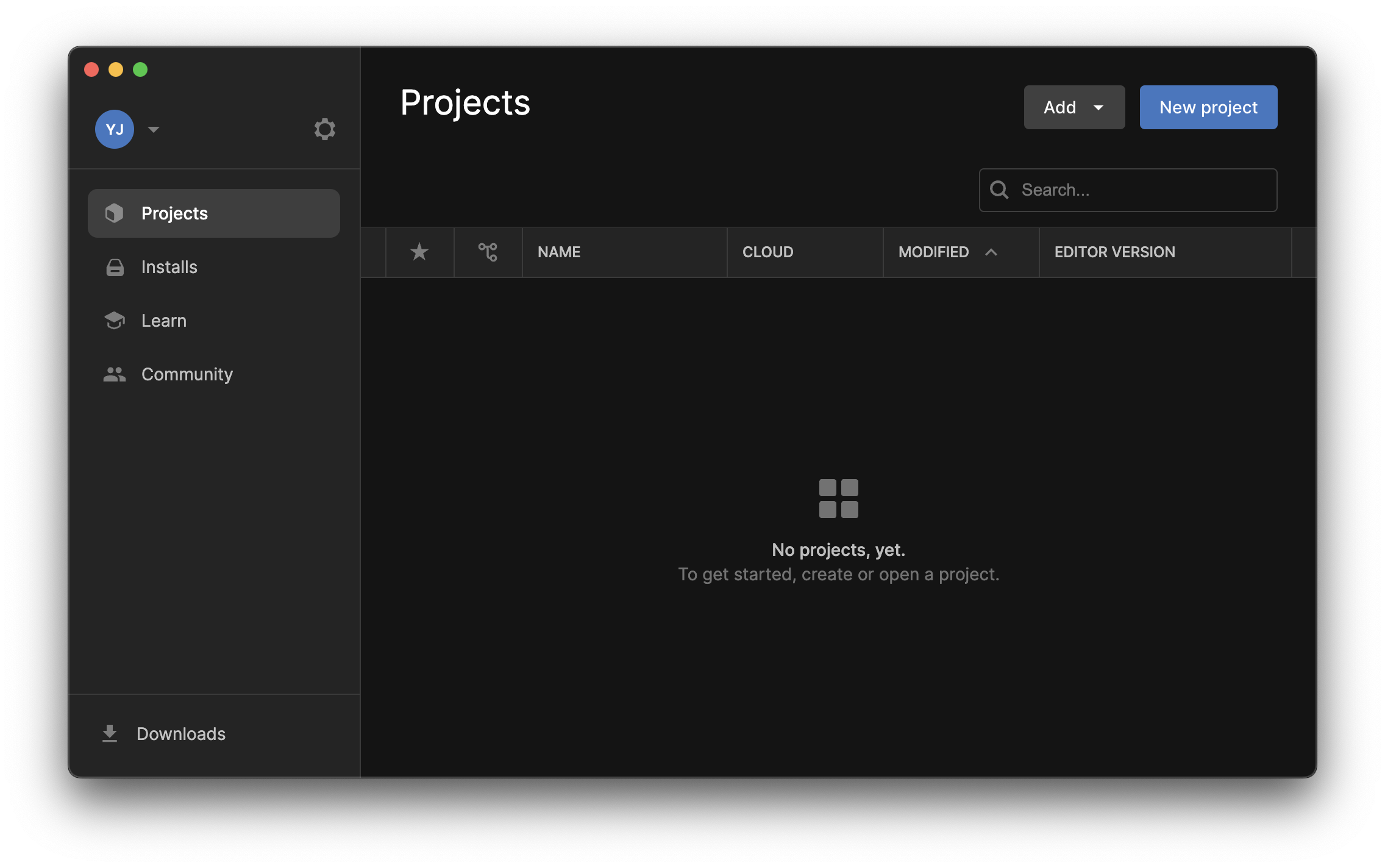

유니티 허브를 실행한 후 우상단의 New Project 버튼을 클릭합니다.

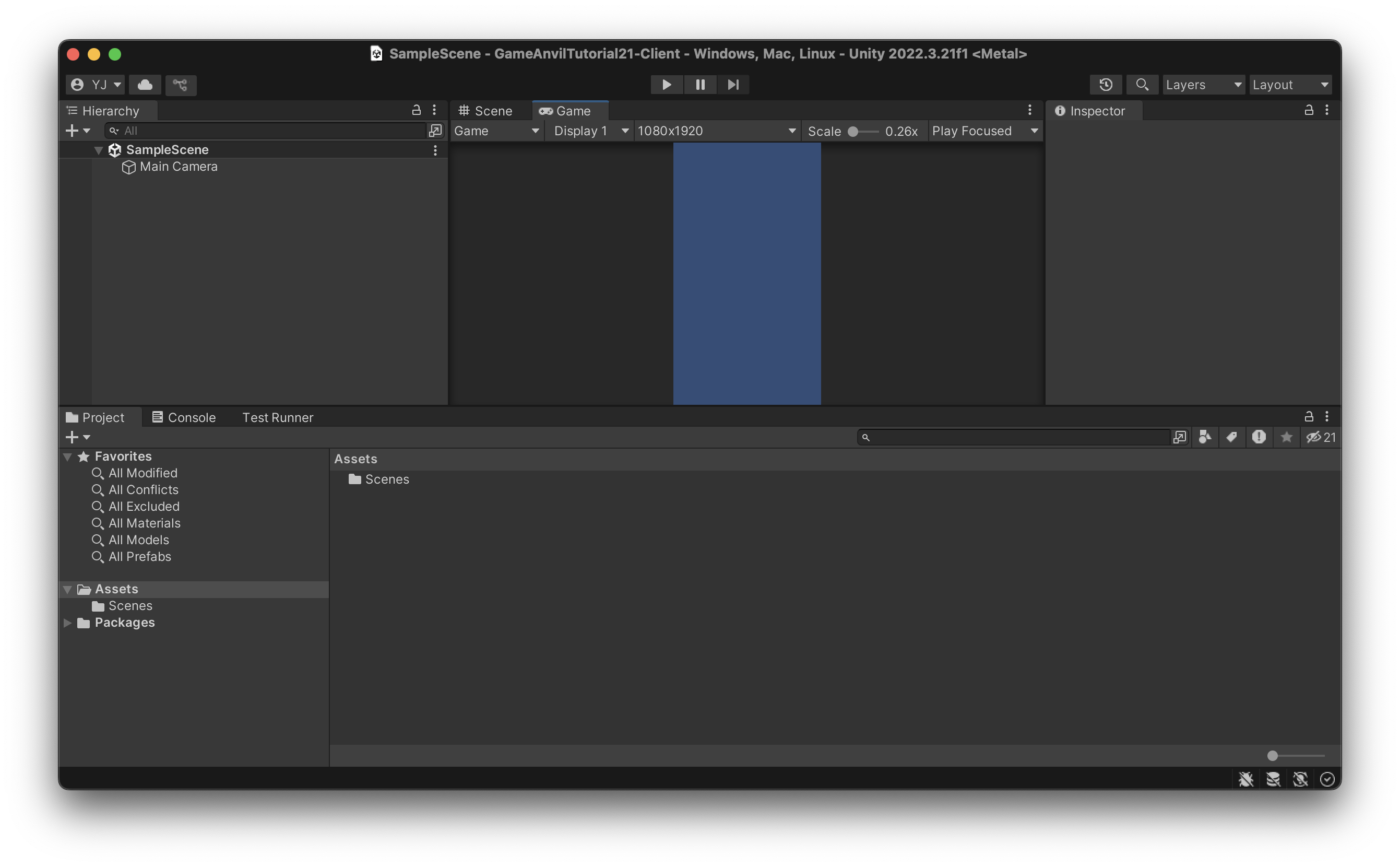

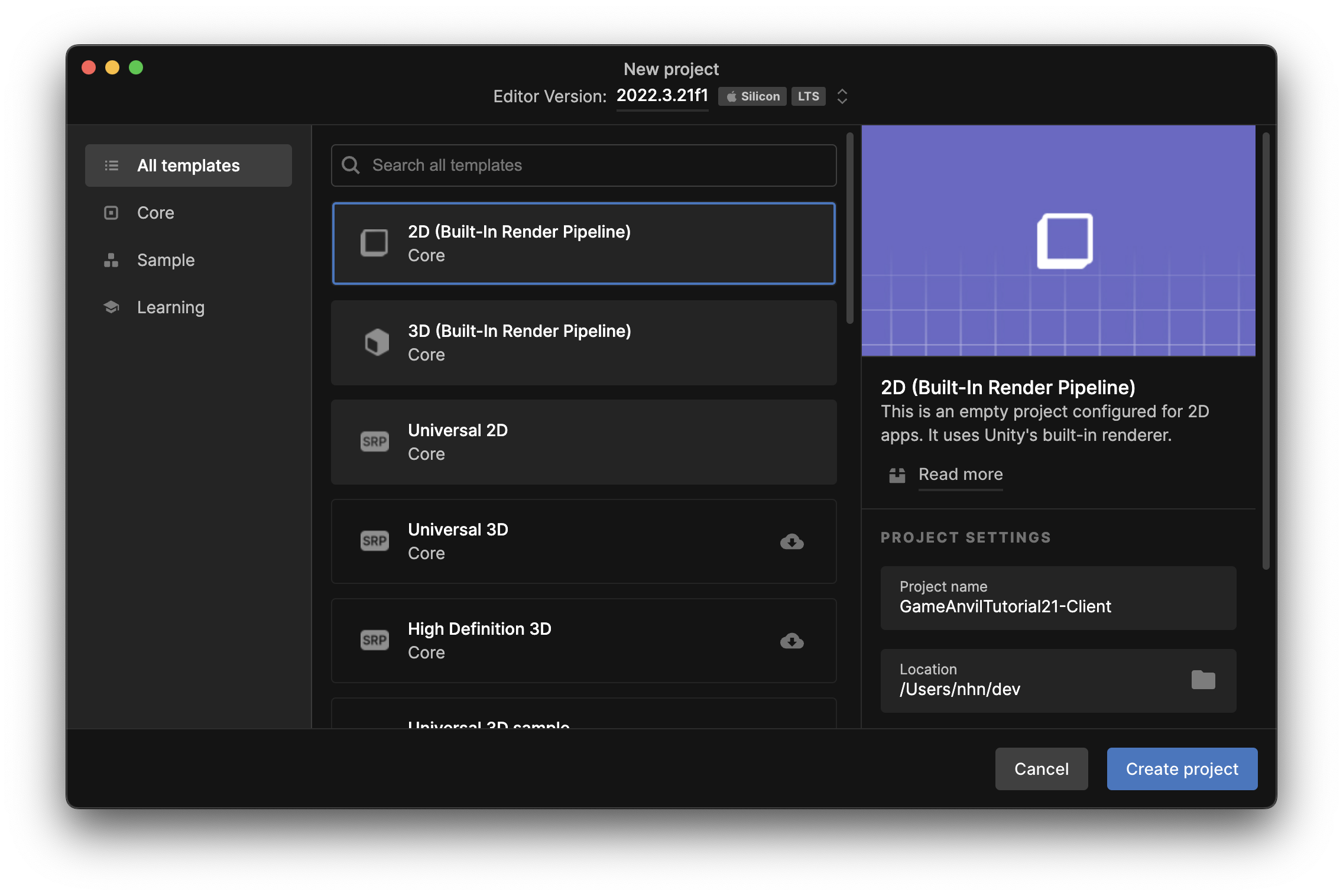

새로운 프로젝트를 설정하는 창이 뜨면, 템플릿으로 2D를 선택한 후 프로젝트 이름과 저장 위치를 확인하고 Create project 버튼을 클릭합니다.

GameAnvilConnector 및 Unity Package 임포트

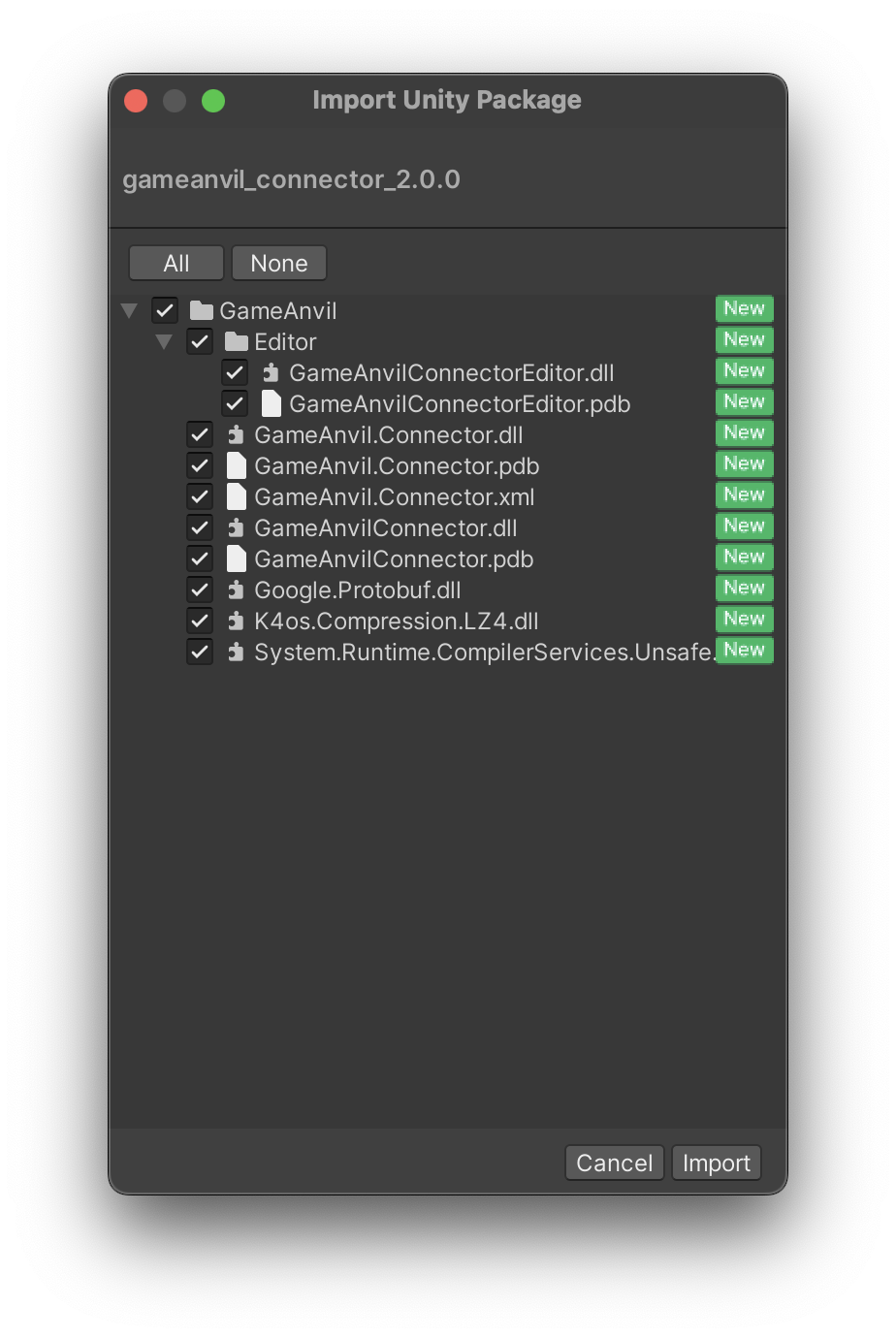

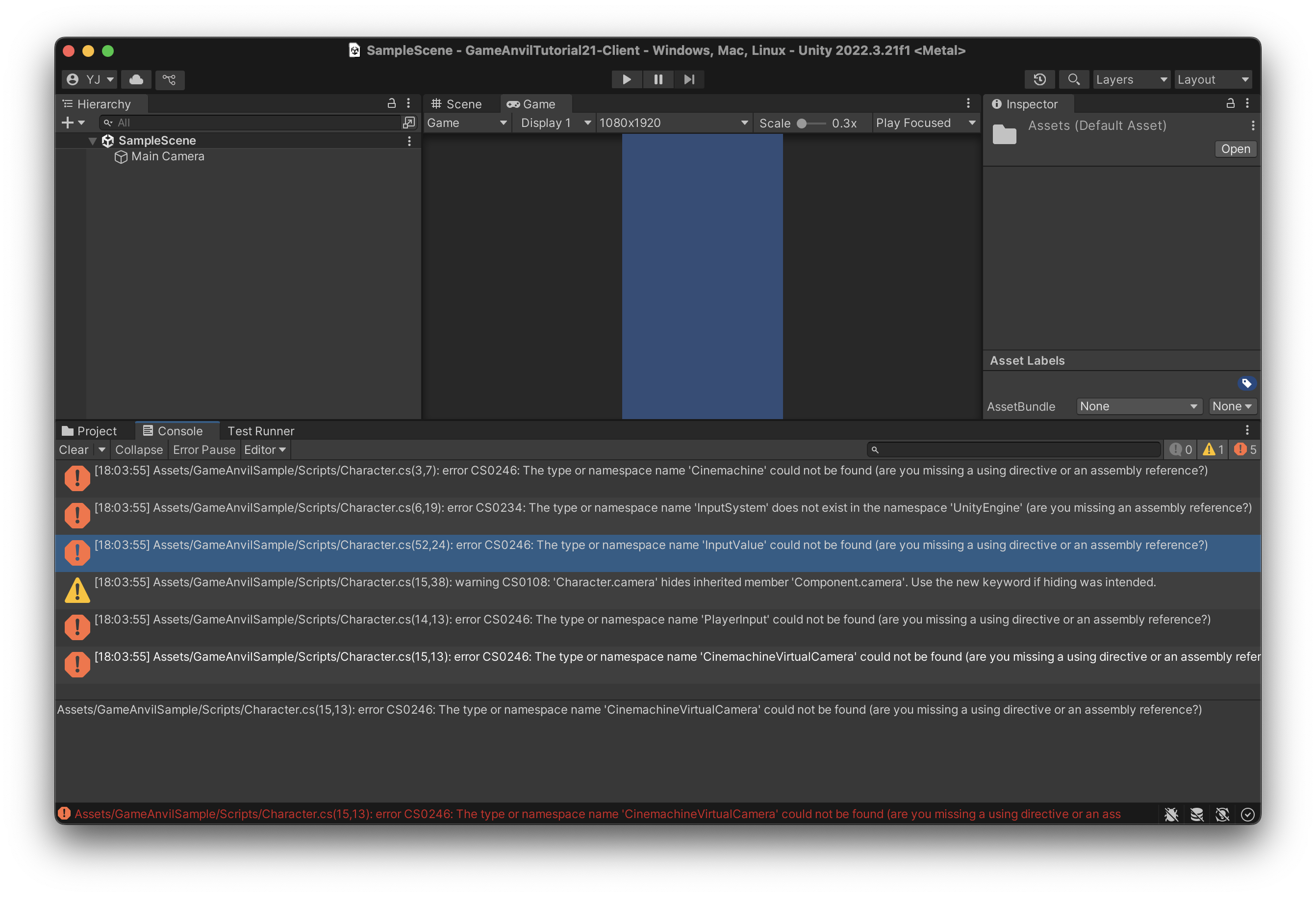

프로젝트 뷰에서 우클릭하여 Import Package 메뉴를 선택한 후, 파인더나 파일 탐색기가 열리면 이전 단계에서 다운로드 받은 유니티 패키지를 선택합니다. GameAnvilConnector, Tutorial-Sample 순으로 임포트 해주세요.

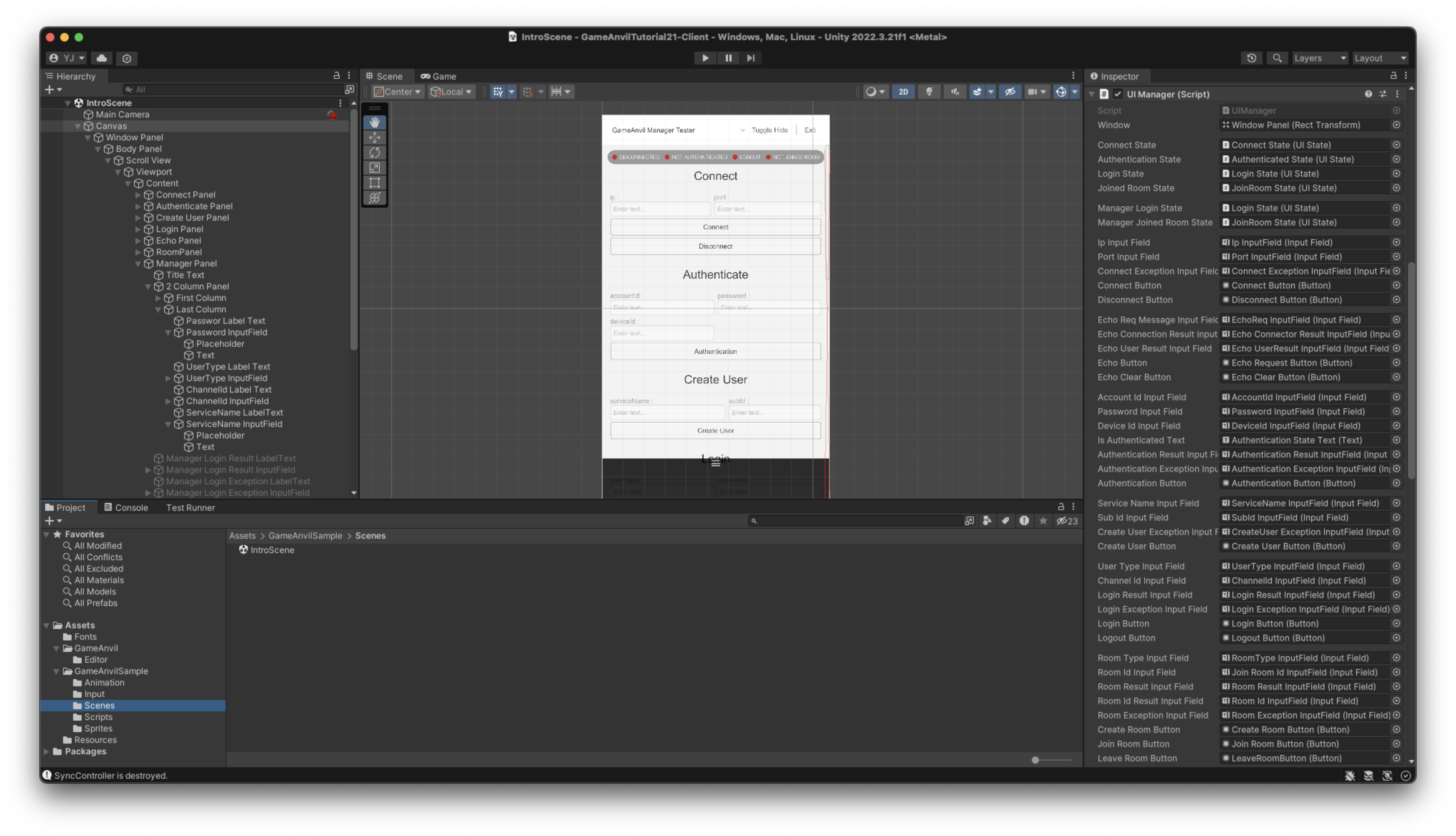

GameAnvilSample 폴더 안의 Scene 폴더에서 IntroScene을 열어서 아래와 같은 화면을 확인합니다.

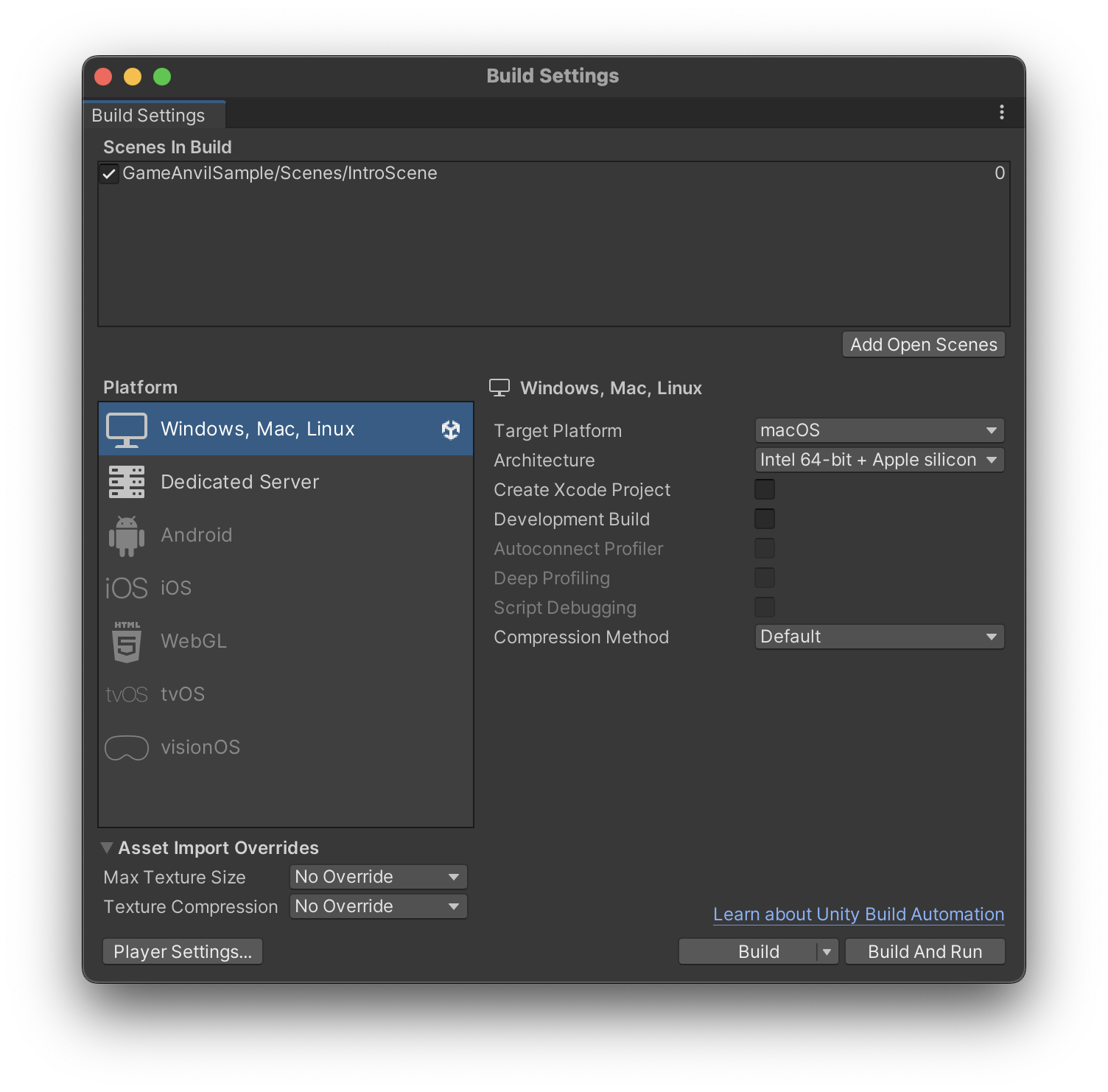

File > Build Setting 메뉴에서 Add Open Scene을 클릭해서 빌드 시에 포함되도록 설정합니다.

실습 환경 준비 - 서버 프로젝트

게임엔빌 커넥터 사용 실습을 위해서 서버 프로젝트를 구성합니다. 서버 프로젝트 구현에는 프로젝트 템플릿을 이용합니다. 프로젝트 템플릿 설치 방법을 참고하여 환경을 구성합니다.

서버 프로젝트 생성

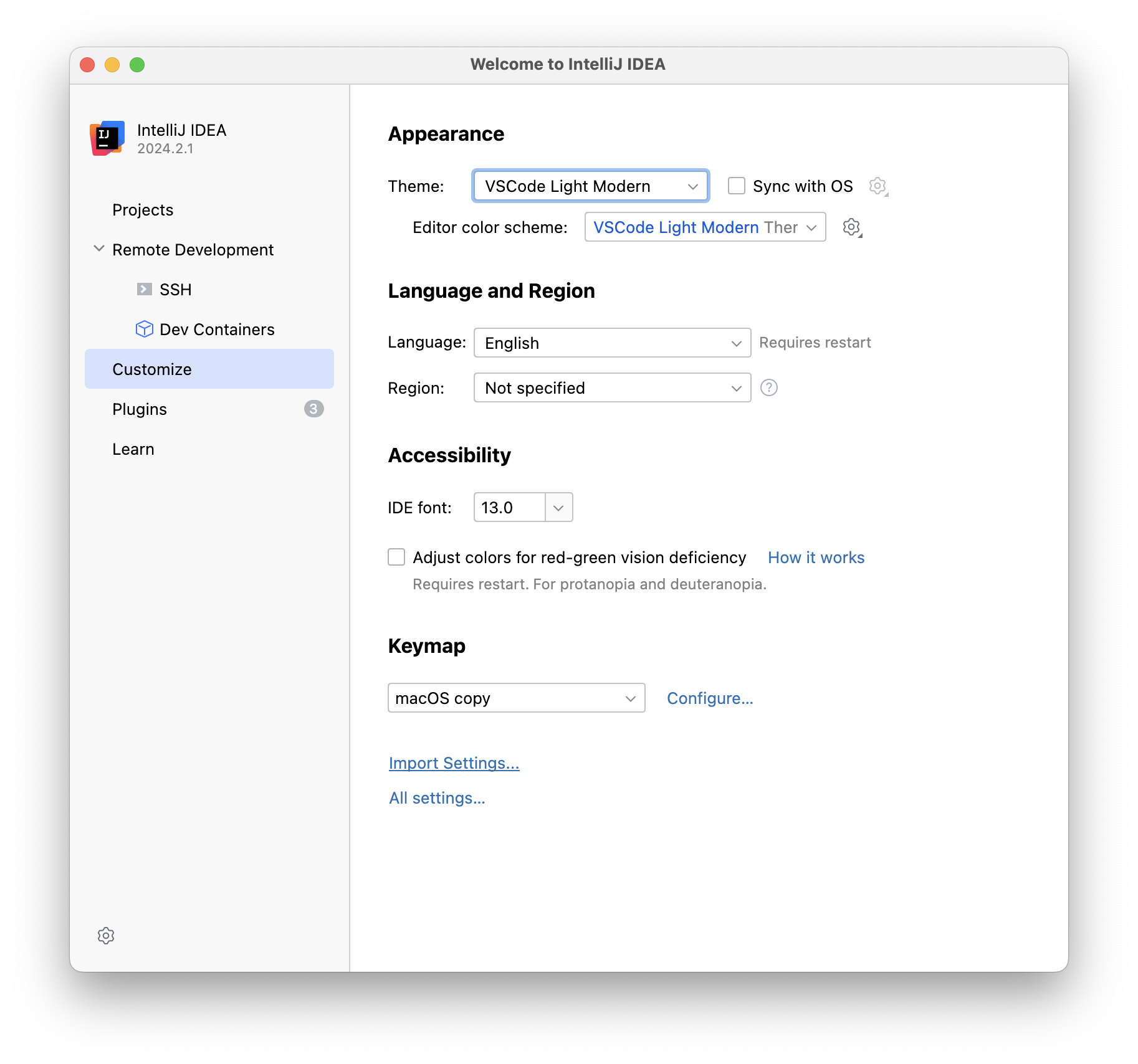

인텔리제이를 실행한 후 우상단의 버튼 그룹에서 New Project 버튼을 클릭합니다.

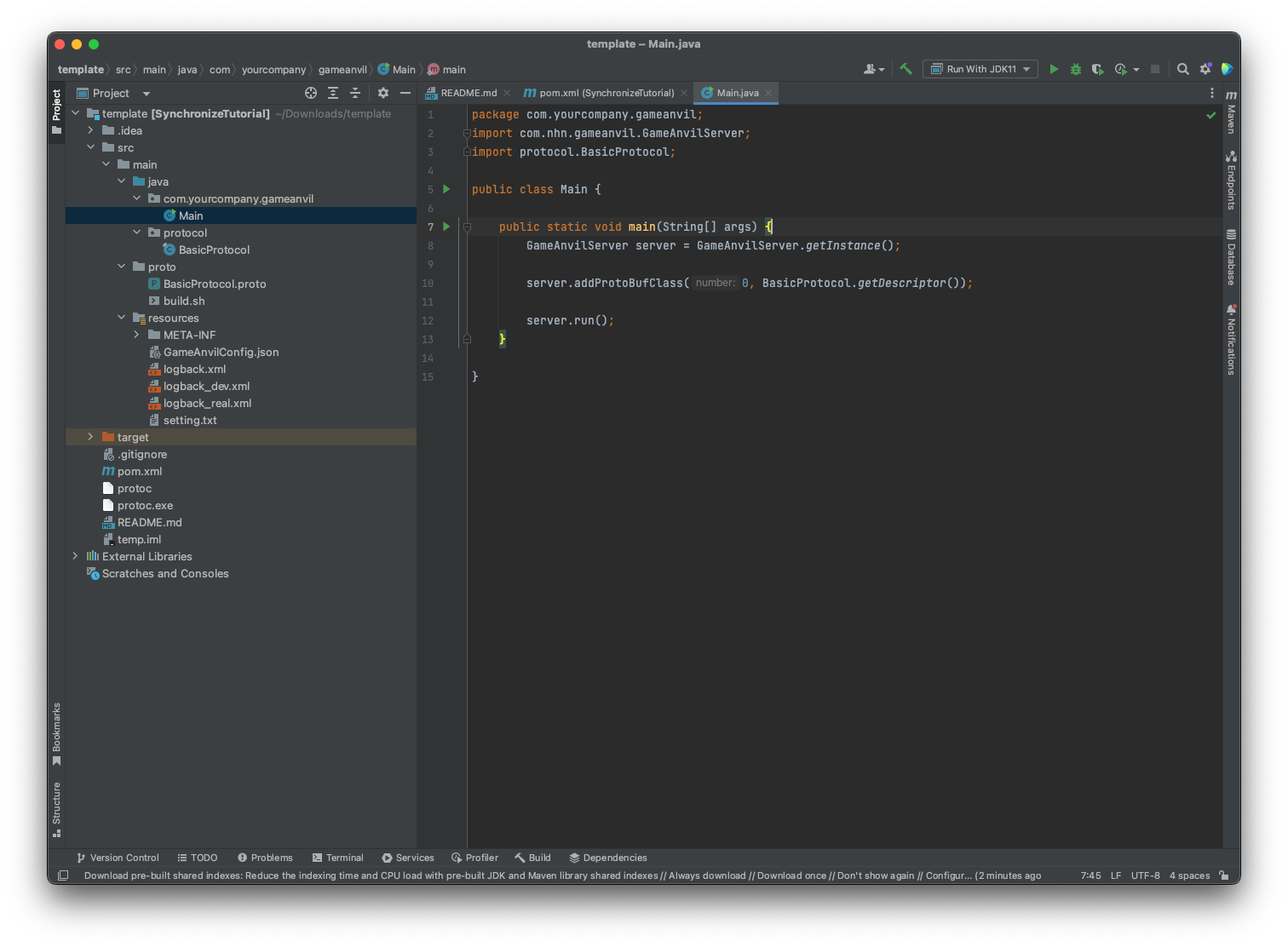

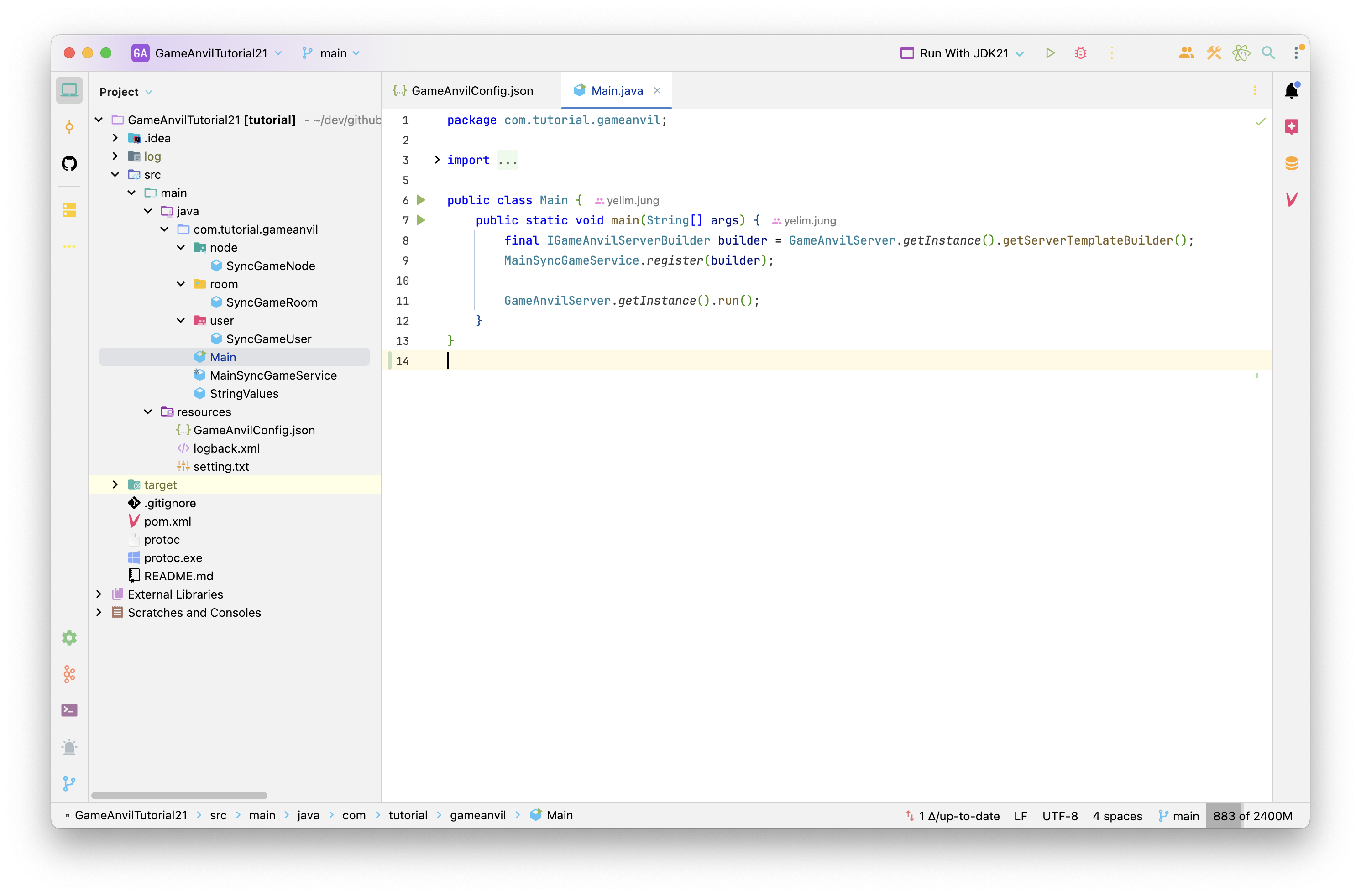

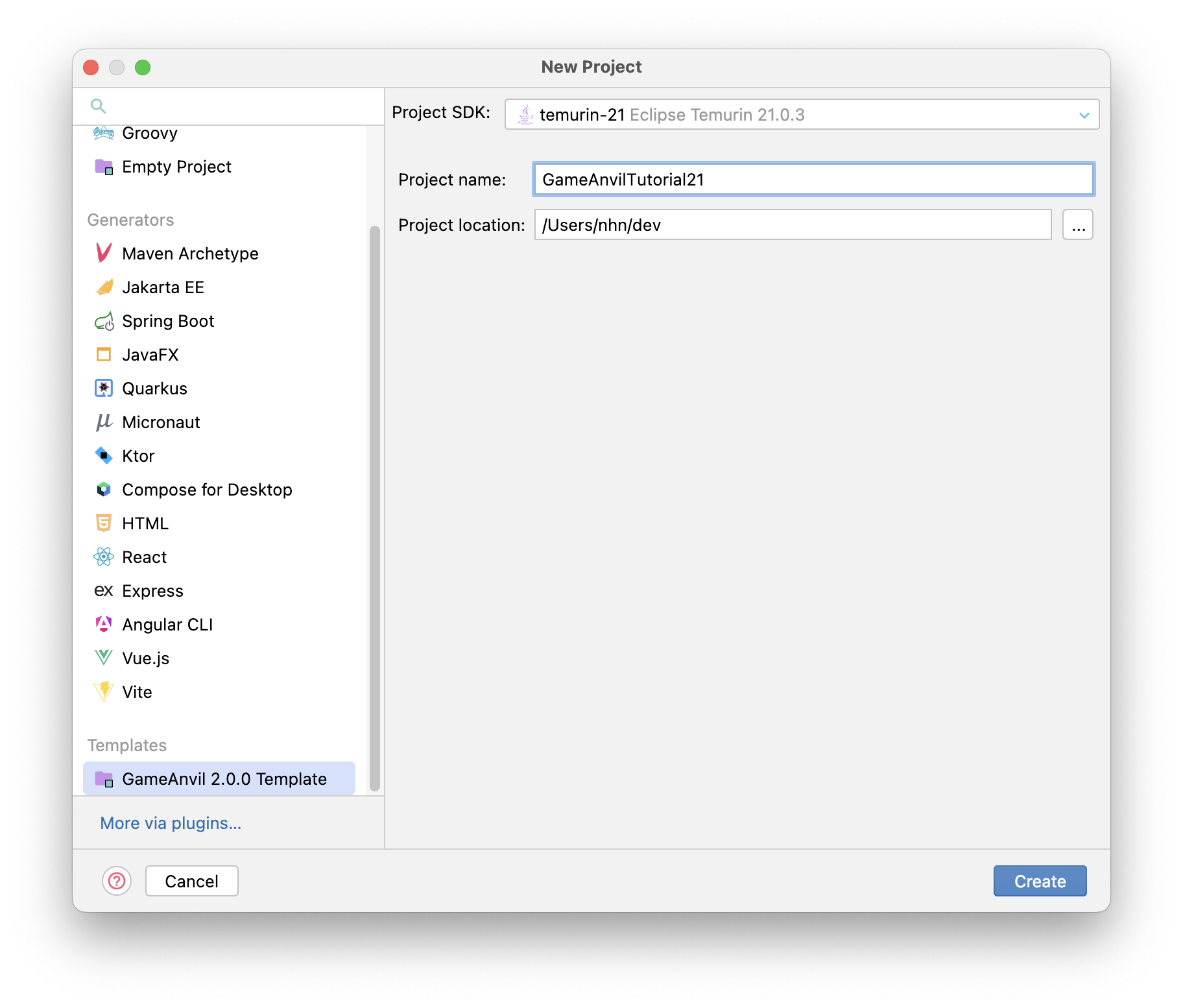

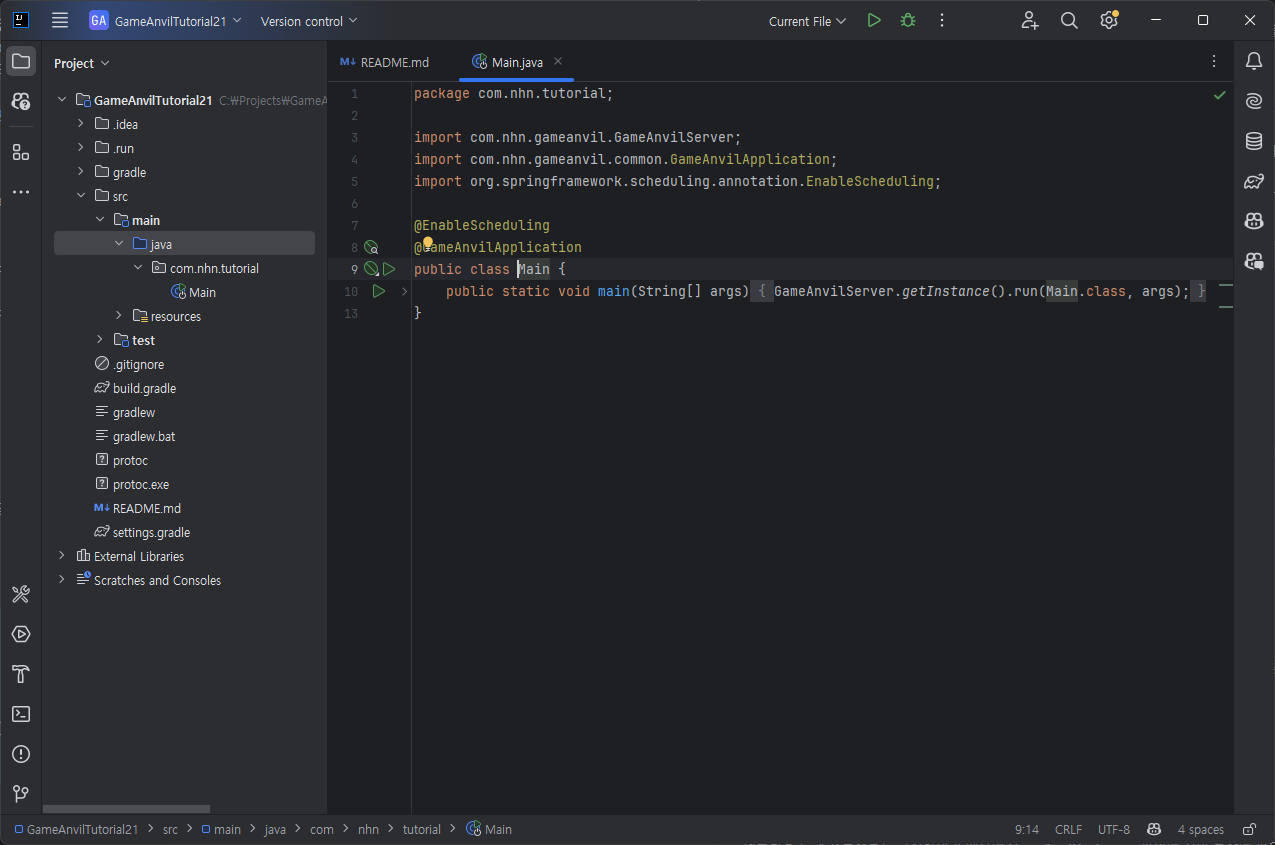

새로운 프로젝트 생성 창이 열리면 우측의 템플릿 카테고리에서 GameAnvil Template 항목을 선택합니다. 프로젝트 이름을 Synchronize Tutorial로 설정합니다. 프로젝트 위치와 베이스 패키지 이름을 확인한 후 프로젝트를 생성합니다.

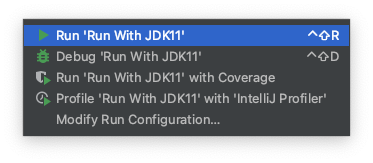

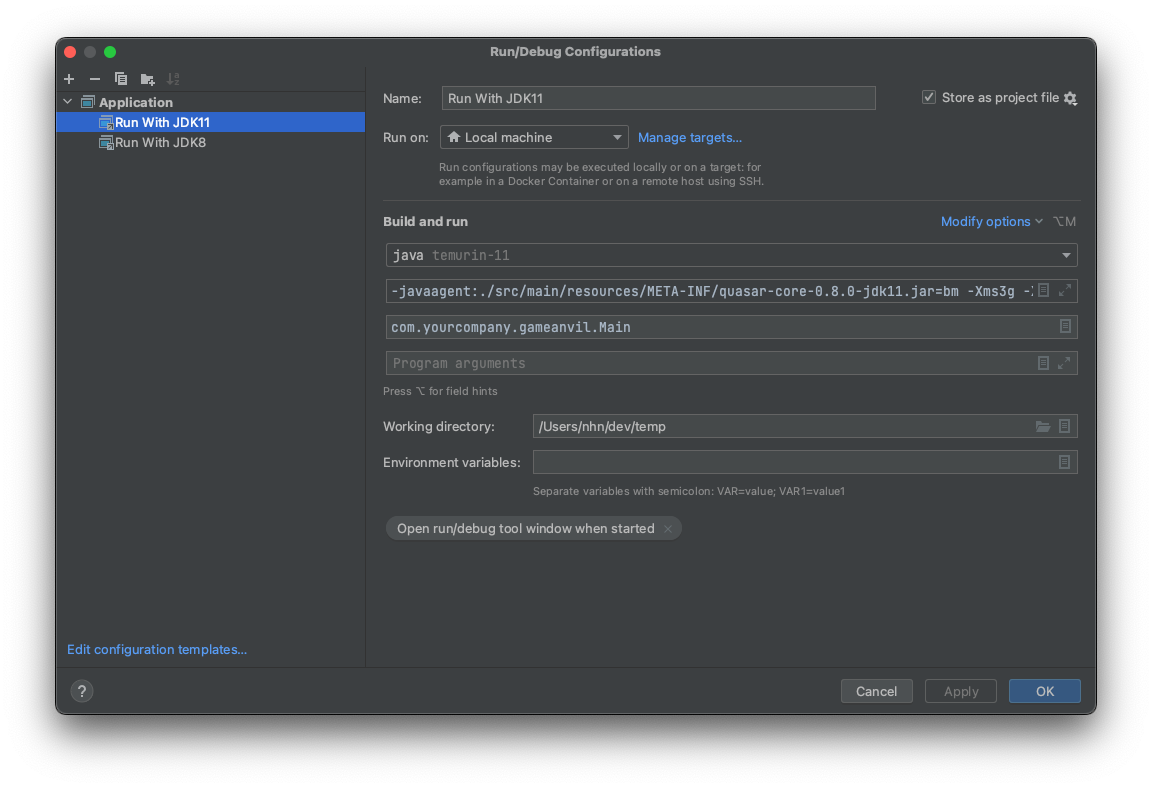

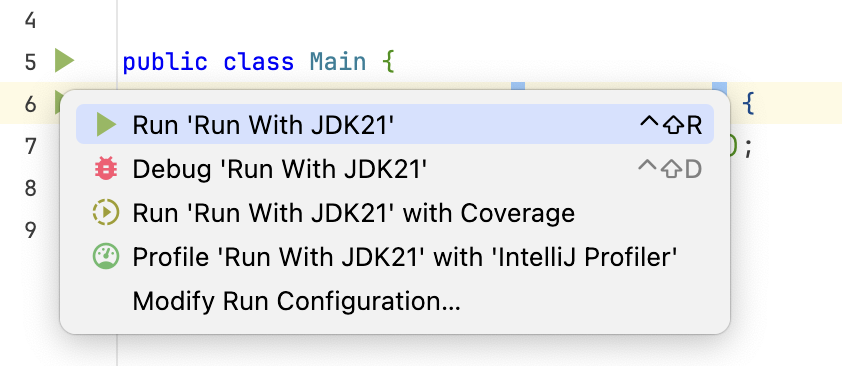

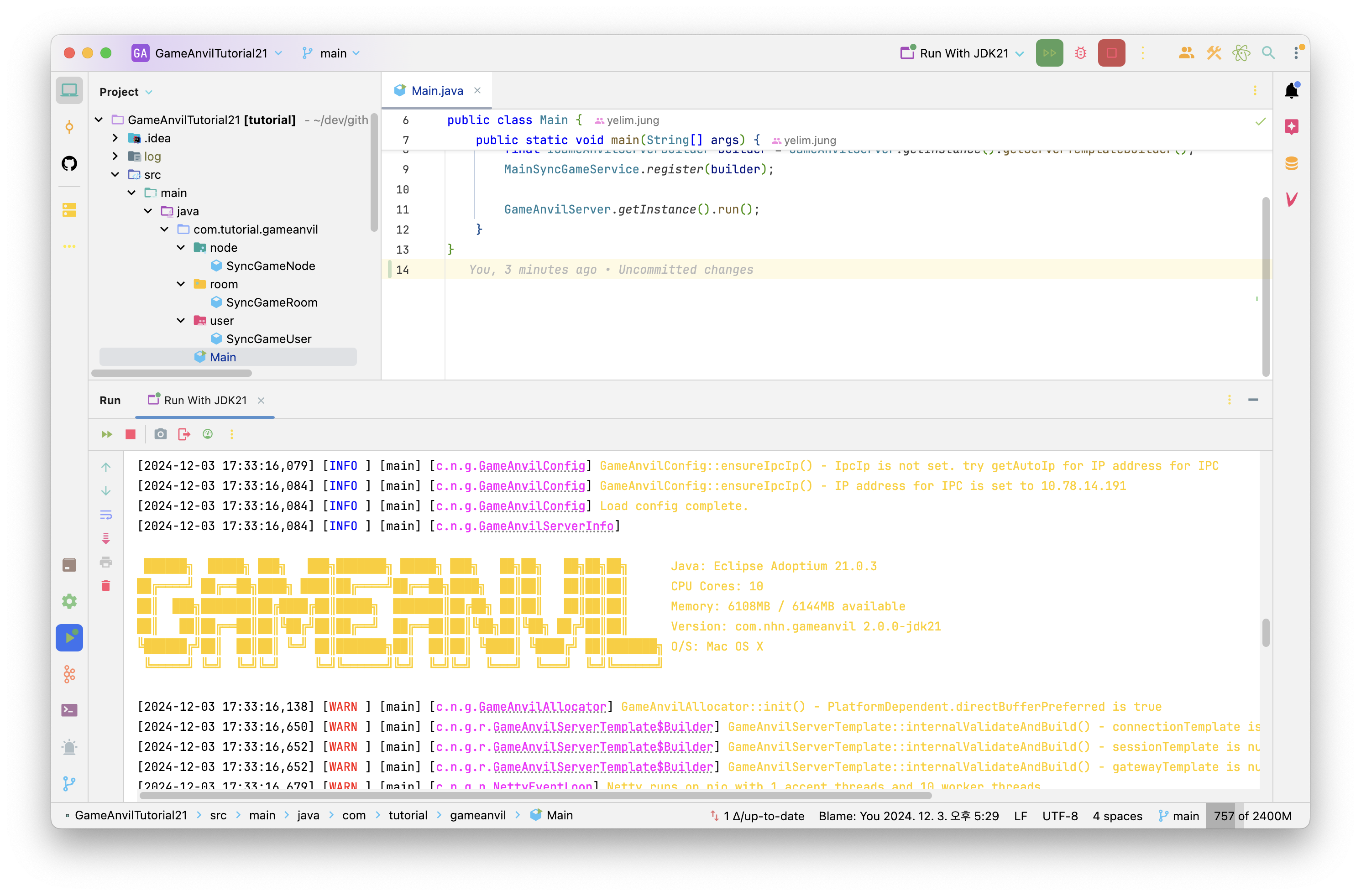

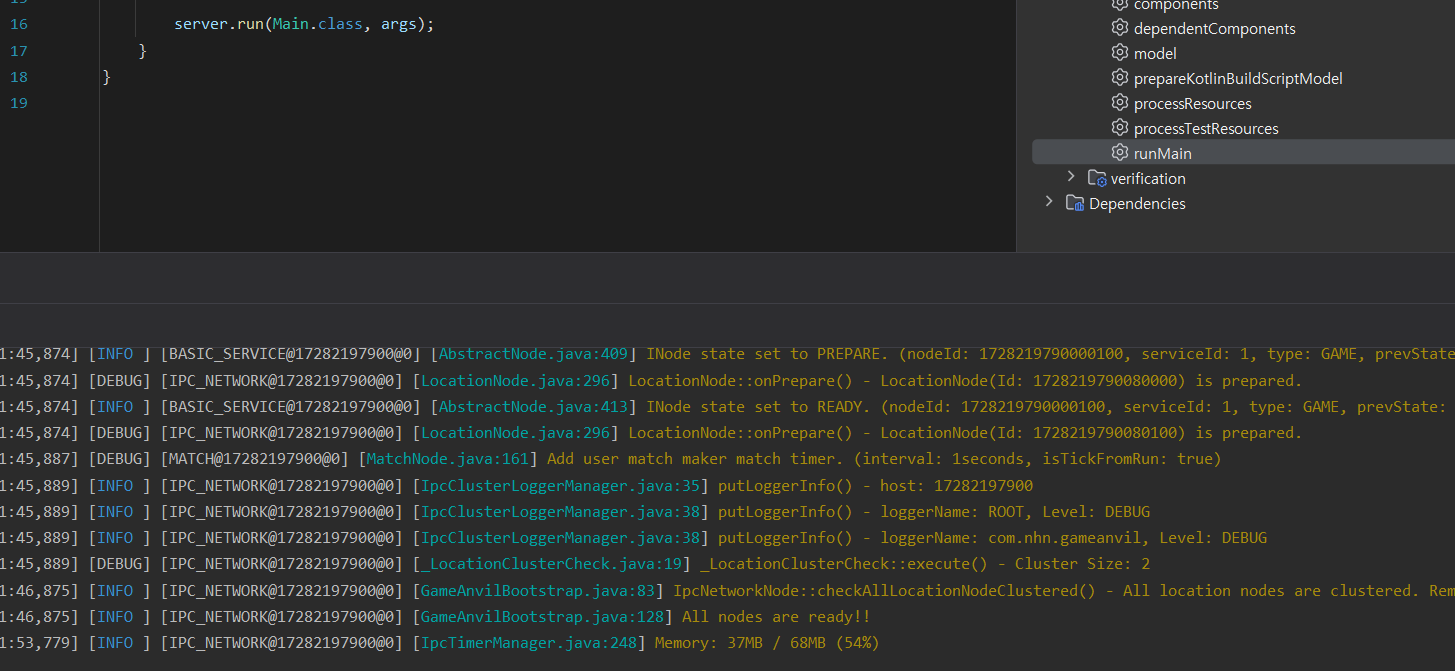

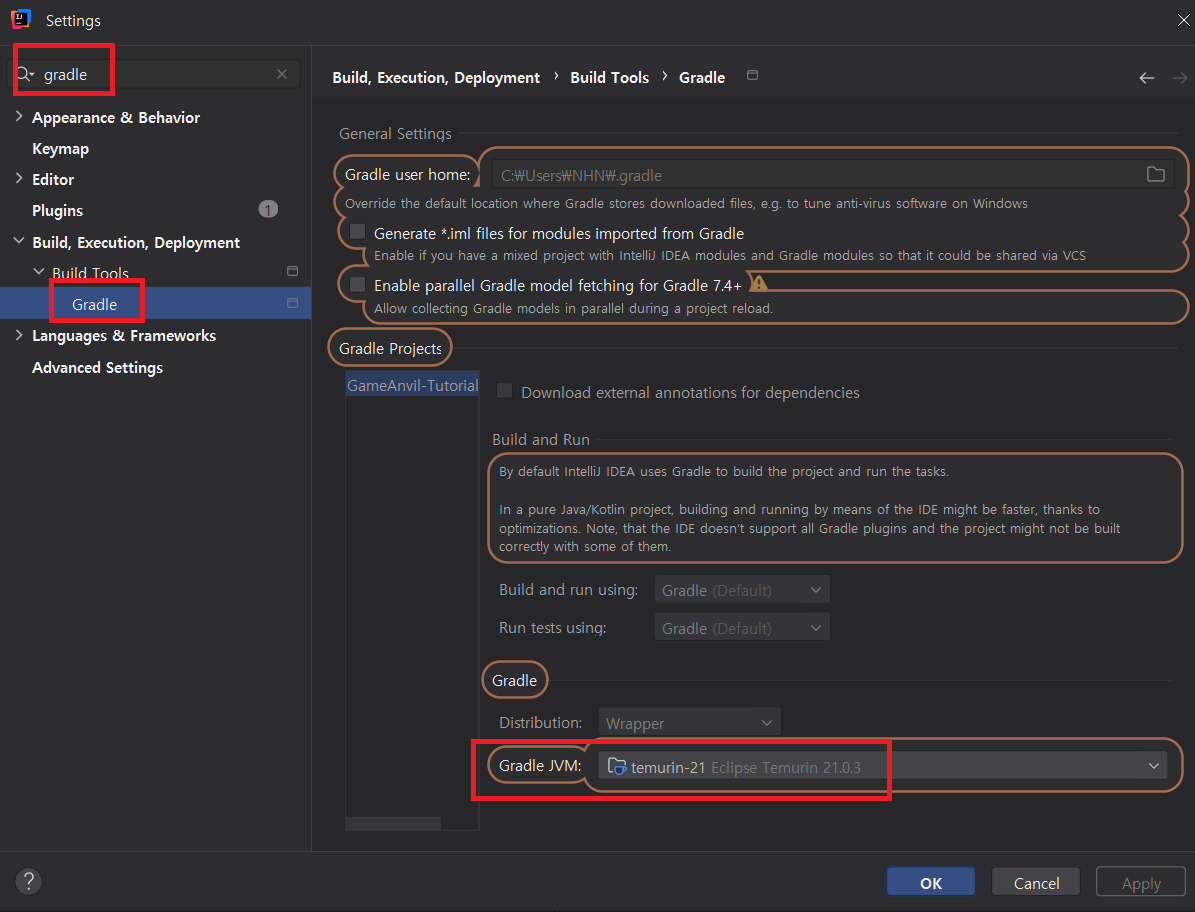

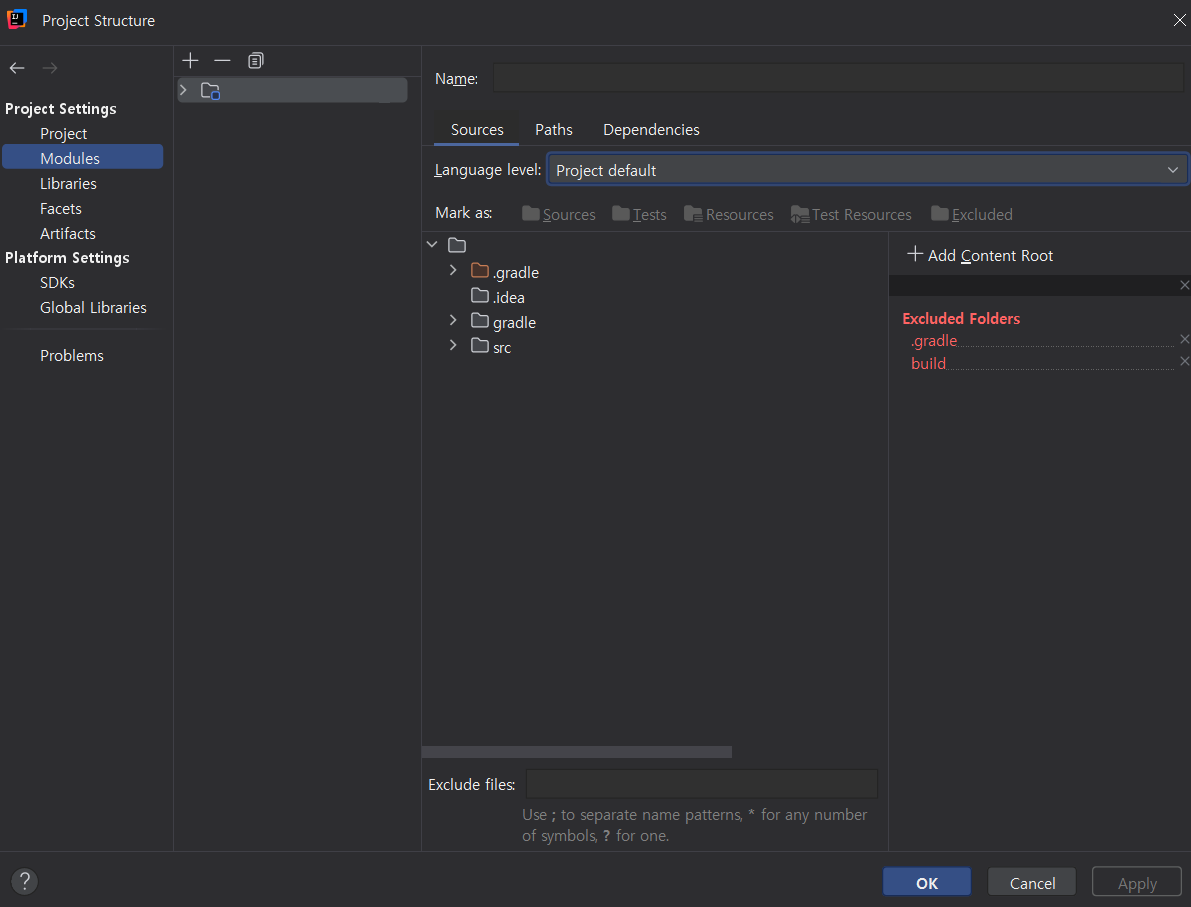

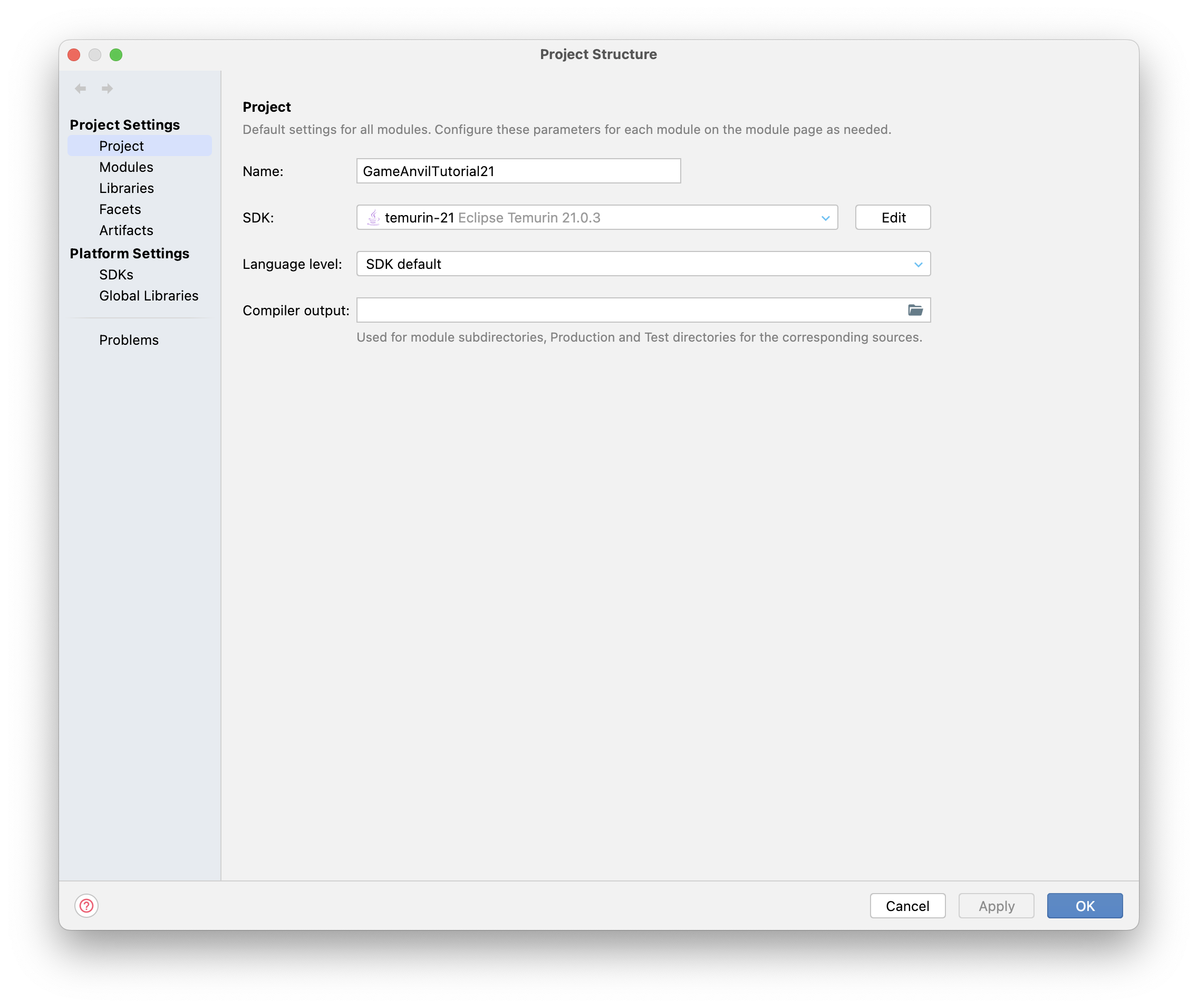

실행 설정에서 jdk 버전과 맞는 설정을 선택하고 실행을 누르면 서버가 실행되는 것을 확인할 수 있습니다.

GameAnvilConnector 추가

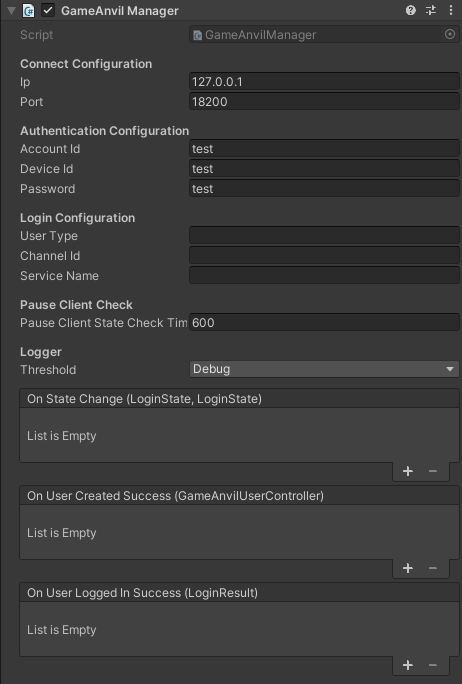

Hierarchy 뷰에서 우클릭하여 나오는 컨텍스트 메뉴에서 GameAnvil > GameAnvilConnector를 클릭합니다. GameAnvilConnector 게임 오브젝트가 생성되고, 인스펙터 상에서 아래와 같이 설정을 수정할 수 있습니다.

  • QuickConnect : 빠른 연결 진행 상태를 표시합니다.
  • GameAnvil Connector Configuration : 커넥터 관련 설정 묶음입니다.
  • Connect Configuration : 빠른 연결 정보를 수정할 수 있습니다.
  • Authentication Configuration : 빠른 연결 정보를 수정할 수 있습니다.
  • Login Configuration : 빠른 연결 정보를 수정할 수 있습니다.
  • LogListener : 게임엔빌 커넥터 내부에서 발생하는 로그 출력을 관리합니다.

지금은 세부 설정에 대해서 자세히 알고 있지 않아도 괜찮습니다. 튜토리얼을 진행하면서 각 항목에 대한 설명을 진행하겠습니다. 각 설정 항목의 자세한 개별 설명은 이어지는 커넥터 이용 메뉴얼을 참고하세요.

기본 서버 구현

게임엔빌에서 제공 되는 방 기반의 구현을 사용하기 위해서는, 게임 노드, 게임 유저게임 룸 클래스가 필요합니다. 클래스 상속과 어노테이션 부착만으로 쉽게 구현하는 방법을 설명하겠습니다.

서비스에 대해

서비스란 하나의 서버가 여러개의 게밍을 제공할 때 각 서버를 구분 지어서 부르는 이름입니다.

유저 타입에 대해

각 게임 노드에서 방에 참여해 패킷을 주고 받는 주체가 유저인데, 각 유저 구현을 구분하는 약속된 문자열입니다.

게임 노드

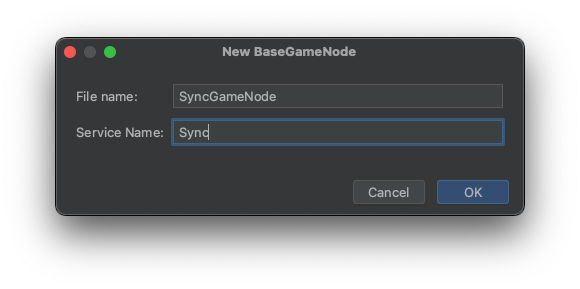

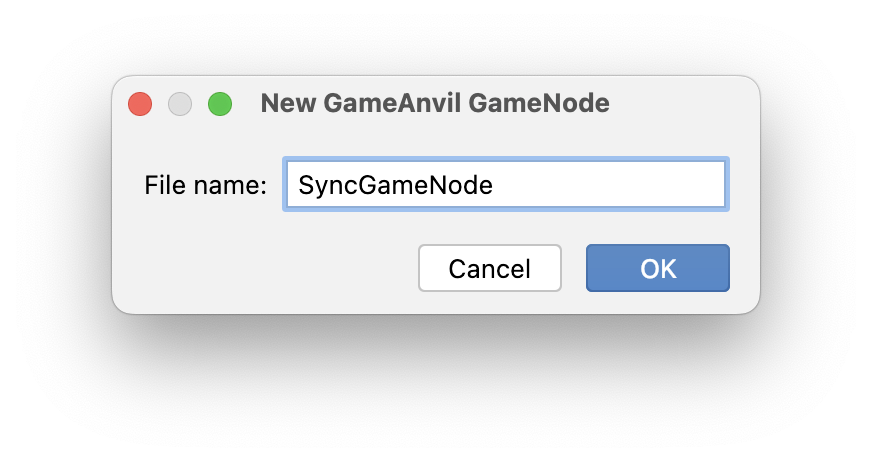

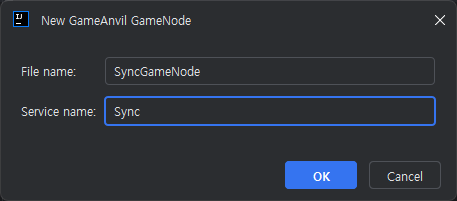

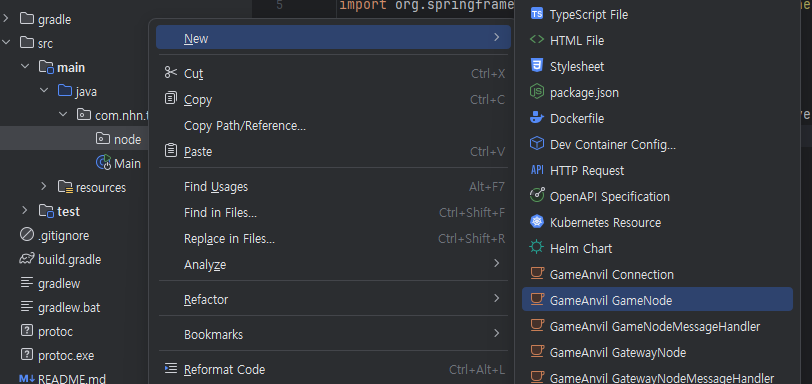

프로젝트 패널에서 우클릭하여 컨텍스트 메뉴를 연 후, New > BaseGameNode를 선택합니다. 파일 생성 대화 상자가 열리면 File name 항목에 SyncGameNode, Service Name에 Sync를 입력하고 OK 버튼을 클릭합니다.

자동으로 작성된 코드는 아래와 같습니다.

import co.paralleluniverse.fibers.SuspendExecution;
import com.nhn.gameanvil.annotation.ServiceName;
import com.nhn.gameanvil.node.game.BaseGameNode;
import com.nhn.gameanvil.node.game.data.BaseChannelRoomInfo;
import com.nhn.gameanvil.node.game.data.BaseChannelUserInfo;
import com.nhn.gameanvil.node.game.data.ChannelUpdateType;
import com.nhn.gameanvil.packet.Packet;
import com.nhn.gameanvil.packet.PacketDispatcher;
import com.nhn.gameanvil.packet.Payload;

@ServiceName("Sync")
public class SyncGameNode extends BaseGameNode {

    private static PacketDispatcher packetDispatcher = new PacketDispatcher();

    static {
        // packetDispatcher.registerMsg();
    }

    @Override
    public void onInit() throws SuspendExecution {

    }

    @Override
    public void onPrepare() throws SuspendExecution {

    }

    @Override
    public void onReady() throws SuspendExecution {

    }

    @Override
    public void onDispatch(Packet packet) throws SuspendExecution {
        if (packetDispatcher.isRegisteredMessage(packet))
            packetDispatcher.dispatch(this, packet);
    }

    @Override
    public void onPause(Payload payload) throws SuspendExecution {

    }

    @Override
    public void onResume(Payload payload) throws SuspendExecution {

    }

    @Override
    public void onShutdown() throws SuspendExecution {

    }

    @Override
    public boolean onNonStopPatchSrcStart() throws SuspendExecution {
        return false;
    }

    @Override
    public boolean onNonStopPatchSrcEnd() throws SuspendExecution {
        return false;
    }

    @Override
    public boolean canNonStopPatchSrcEnd() throws SuspendExecution {
        return false;
    }

    @Override
    public boolean onNonStopPatchDstStart() throws SuspendExecution {
        return false;
    }

    @Override
    public boolean onNonStopPatchDstEnd() throws SuspendExecution {
        return false;
    }

    @Override
    public boolean canNonStopPatchDstEnd() throws SuspendExecution {
        return false;
    }

    @Override
    public void onChannelUserInfoUpdate(ChannelUpdateType channelUpdateType, BaseChannelUserInfo baseChannelUserInfo, int i, String s) throws SuspendExecution {

    }

    @Override
    public void onChannelRoomInfoUpdate(ChannelUpdateType channelUpdateType, BaseChannelRoomInfo baseChannelRoomInfo, int i) throws SuspendExecution {

    }

    @Override
    public void onChannelInfo(Payload outPayload) throws SuspendExecution {

    }

}

모든 노드는 무언가 처리를 시작할 수 있는 루프가 시작 되었는지 여부에 따라서 상태를 가집니다. 아래는 노드가 가질 수 있는 상태 중 일부입니다.

  • INIT
  • PREPARE
  • READY
  • SHUTDOWN

노드는 INIT 상태 부터 시작하여 기재된 순서대로 상태를 바꾸어가면서 READY 상태에 도달합니다. READY 상태는 노드가 주어진 작업을 처리하고 있는 상태라는 것을 나타냅니다.

자동 생성된 코드에는 각 노드의 상태에 후크된 콜백을 오버라이딩 하는 코드가 포함 되어 있습니다. 예를 들면, onInit() 메서드에 특정 로직을 작성하면 노드가 준비를 시작 하는 이전 단계에서 해당 콜백이 삽입 되어 호출됩니다.

게임엔빌은 대부분의 코드가 미리 준비 되어있기 때문에 이 단계에서 더 작성할 코드는 없습니다. 생성한 그대로 게임 노드를 사용하면 됩니다. 다만, 클래스 상단에 붙은 어노테이션 ServiceName에 입력된 문자열은 특정 서비스를 나타내는 서버와 클라이언트 간 약속된 문자열 일부이므로 메모해둡니다.

게임 유저

클라이언트가 서버에 로그인 하게 되면 서버에서는 해당 클라이언트 정보를 게임 유저라는 객체로 만들어 메모리에 저장하고 유지합니다. 게임 유저가 어떤 정보를 표현할지는 사용자가 필요에 따라 자유롭게 구현이 가능합니다. 게임 유저의 구현 또한 클래스의 상속과 콜백 오버라이딩을 통해 일관성 있게 구현할 수 있습니다.

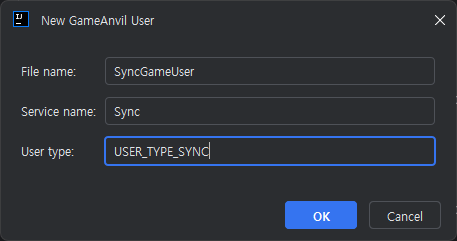

프로젝트 패널에서 우클릭하여 컨텍스트 메뉴를 연 후, New > BaseUser를 선택합니다. 파일 생성 대화 상자가 열리면 File name 항목에 SyncGameUser, Service Name에 Sync를 입력하고 UserType으로는 USER_TYPE_SYNC를 입력한 뒤 OK 버튼을 클릭합니다.

자동으로 생성된 코드는 아래와 같습니다.

package com.heeajin.gameanvil;

import co.paralleluniverse.fibers.SuspendExecution;
import com.nhn.gameanvil.annotation.ServiceName;
import com.nhn.gameanvil.annotation.UserType;
import com.nhn.gameanvil.node.game.BaseUser;
import com.nhn.gameanvil.node.game.data.RoomMatchResult;
import com.nhn.gameanvil.packet.Packet;
import com.nhn.gameanvil.packet.PacketDispatcher;
import com.nhn.gameanvil.packet.Payload;
import com.nhn.gameanvil.serializer.TransferPack;

@ServiceName("Sync")
@UserType("USER_TYPE_SYNC")
public class SyncGameUser extends BaseUser {

    private static PacketDispatcher packetDispatcher = new PacketDispatcher();

    static {
        // packetDispatcher.registerMsg();
    }

    @Override
    public boolean onLogin(final Payload payload, final Payload sessionPayload, Payload outPayload) throws SuspendExecution {
        boolean isSuccess = true;
        return isSuccess;
    }

    @Override
    public void onPostLogin() throws SuspendExecution {

    }

    @Override
    public boolean onLoginByOtherDevice(final String newDeviceId, Payload outPayloadForKickUser) throws SuspendExecution {
        return true;
    }

    @Override
    public boolean onLoginByOtherUserType(final String userType, Payload outPayload) throws SuspendExecution {
        return true;
    }

    @Override
    public void onLoginByOtherConnection(Payload outPayload) throws SuspendExecution {

    }

    @Override
    public boolean onReLogin(final Payload payload, final Payload sessionPayload, Payload outPayload) throws SuspendExecution {
        boolean isSuccess = true;
        return isSuccess;
    }

    @Override
    public void onDisconnect() throws SuspendExecution {
    }

    @Override
    public void onDispatch(final Packet packet) throws SuspendExecution {
        packetDispatcher.dispatch(this, packet);
    }

    @Override
    public void onPause() throws SuspendExecution {

    }

    @Override
    public void onResume() throws SuspendExecution {

    }

    @Override
    public void onLogout(final Payload payload, Payload outPayload) throws SuspendExecution {

    }

    @Override
    public boolean canLogout() throws SuspendExecution {
        boolean canLogout = true;
        return canLogout;
    }

    @Override
    public void onPostLeaveRoom() throws SuspendExecution {

    }

    @Override
    public RoomMatchResult onMatchRoom(final String roomType, final String matchingGroup, final String matchingUserCategory, final Payload payload) throws SuspendExecution {
        return null;
    }

    @Override
    public boolean onMatchUser(final String roomType, final String matchingGroup, final Payload payload, Payload outPayload) throws SuspendExecution {
        return false;
    }

    @Override
    public void onRegisterTimerHandler() {

    }

    @Override
    public boolean canTransfer() throws SuspendExecution {
        return true;
    }

    @Override
    public void onTransferOut(final TransferPack transferPack) throws SuspendExecution {

    }

    @Override
    public void onTransferIn(final TransferPack transferPack) throws SuspendExecution {

    }

    @Override
    public void onPostTransferIn() throws SuspendExecution {

    }

    @Override
    public boolean onCheckMoveOutChannel(final String destinationChannelId, final Payload payload, Payload errorPayload) throws SuspendExecution {
        boolean canMoveOut = false;
        return canMoveOut;
    }

    @Override
    public void onMoveOutChannel(final String destinationChannelId, Payload outPayload) throws SuspendExecution {
    }

    @Override
    public void onPostMoveOutChannel() throws SuspendExecution {
    }

    @Override
    public void onMoveInChannel(final String sourceChannelId, final Payload payload, Payload outPayload) throws SuspendExecution {
    }

    @Override
    public void onPostMoveInChannel() throws SuspendExecution {

    }
}

게임 유저는 클라이언트가 서버에 로그인 요청을 함으로써 생성됩니다. 서버에서는, 클라이언트에서 전송된 페이로드 등을 통해서 로그인 허용 여부를 결정해서 반환값으로 내보낼 수 있습니다. 주요 로직만 엔진 사용자가 작성하고, 로그인 성공이나 실패 처리는 엔진에서 담당합니다.

이 튜토리얼에서는 특별한 검증 과정 없이 로그인을 허용하도록 하기 위해서, onLogin 함수에서 항상 true를 반환하도록 하였습니다. 이렇게 하면 클라이언트에서 로그인 요청을 하였을 때 항상 유저 객체를 생성하고 성공 응답을 하게 됩니다.

기본 서버 구현 마무리

게임 노드는 필요로하는 양에 따라, 또는 서버 성능에 따라서 여러개의 VM으로 구성하여 실행할 수 있습니다. 게임 노드를 몇 개를 실행 시킬 것인지에 대한 설정을 하면 서버 실행시에 자동으로 설정 파일을 읽어서 정해진 갯수의 노드를 띄우도록 되어 있습니다. 설정을 위해 GameAnvilConfig.json 파일을 수정하겠습니다.

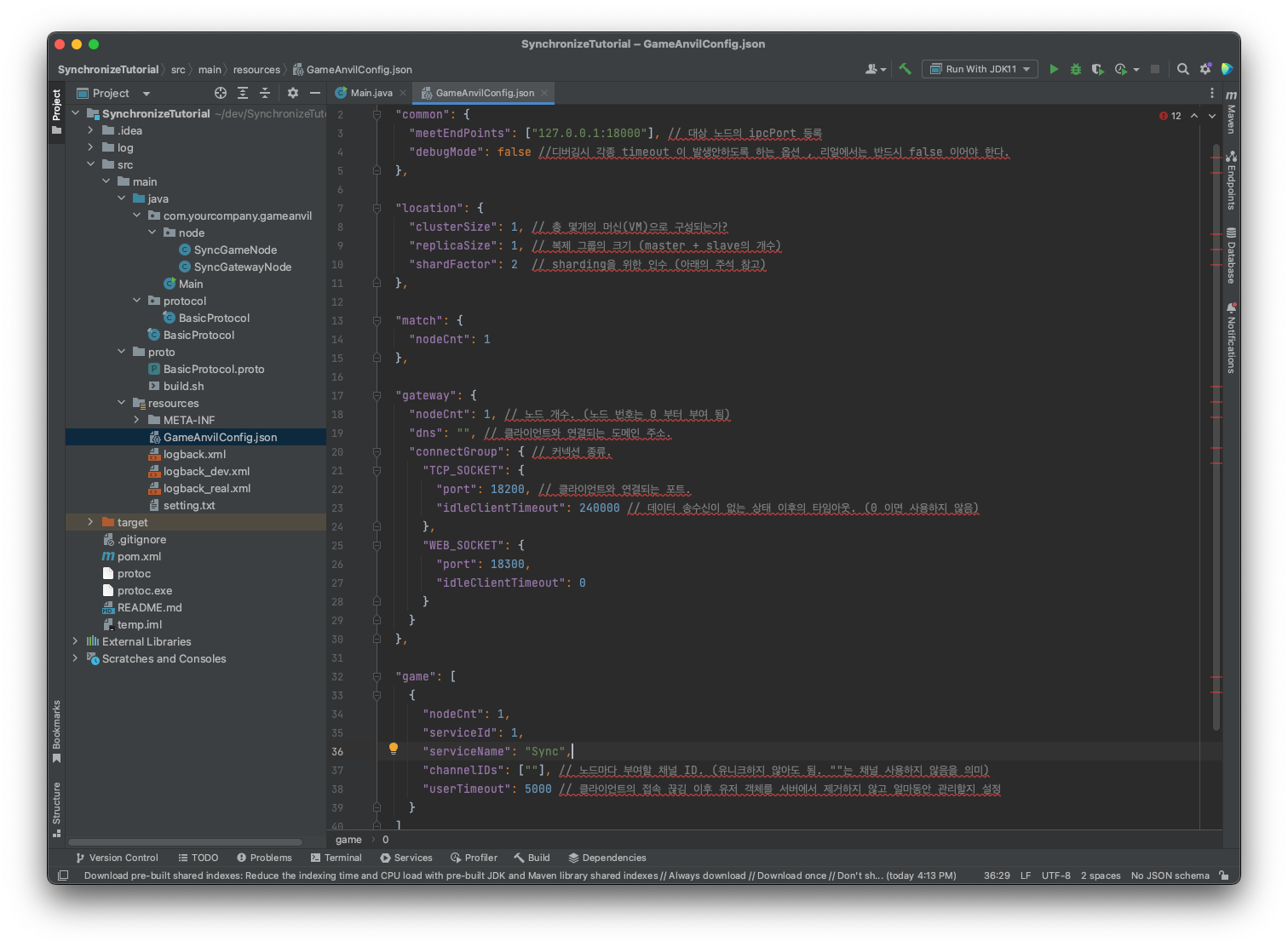

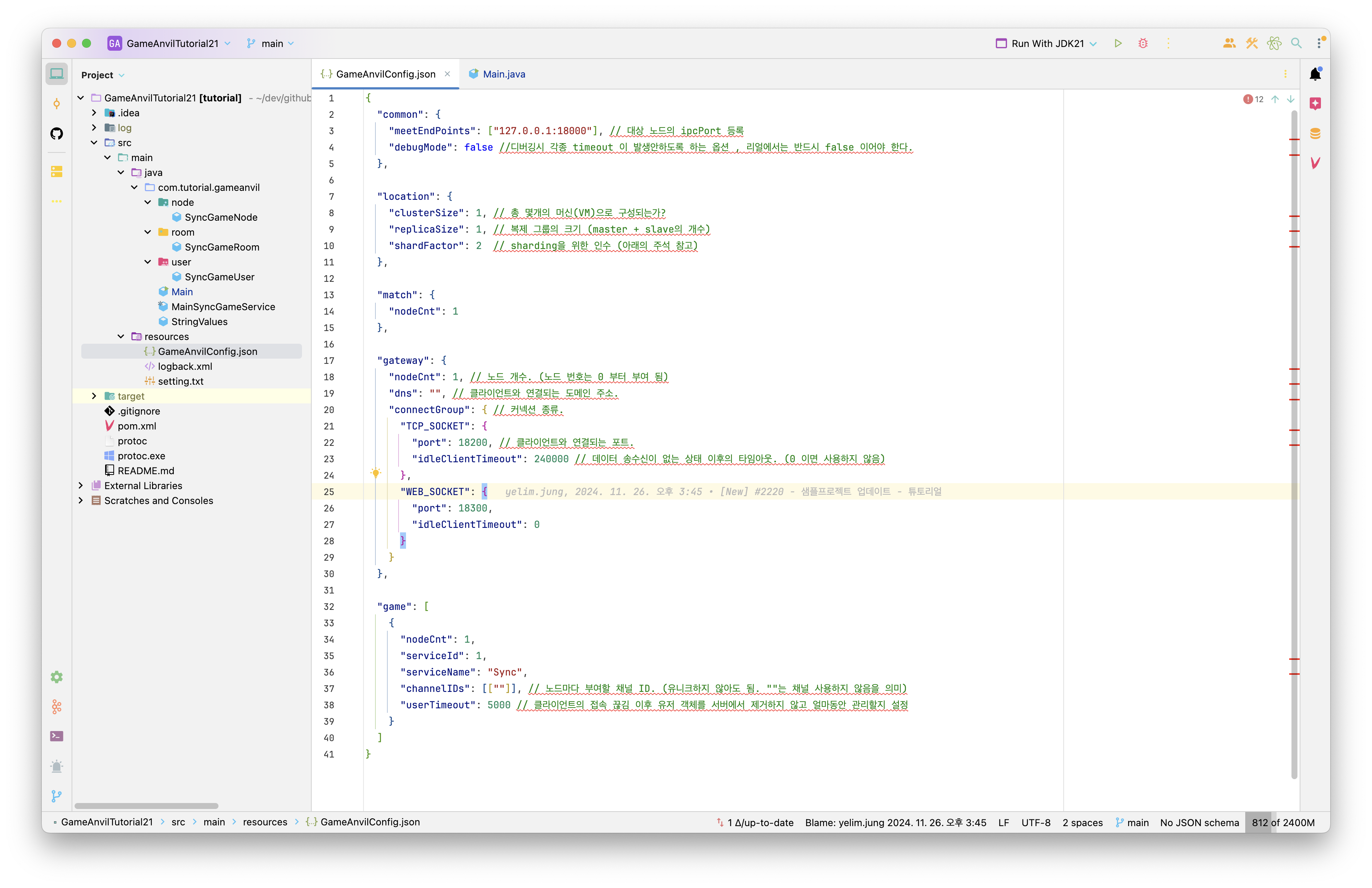

GameAnvilConfig.json 파일의 마지막 부분을 보면, Todo로 표시된 부분이 있습니다. 이곳을 수정하여 Sync 서비스를 등록해보겠습니다. 수정 전 파일의 일부입니다.

  "game": [
    {
      "nodeCnt": 0,
      "serviceId": 1,
      "serviceName": "Todo - Input My Service Name",
      "channelIDs": ["ToDo - Input My ChannelName","ToDo - Input My ChannelName"], // 노드마다 부여할 채널 ID. (유니크하지 않아도 됨. ""는 채널 사용하지 않음을 의미)
      "userTimeout": 5000 // 클라이언트의 접속 끊김 이후 유저 객체를 서버에서 제거하지 않고 얼마동안 관리할지 설정
    }
  ]

이 부분을 아래와 같이 수정하겠습니다.

"game": [
    {
      "nodeCnt": 0,
      "serviceId": 1,
      "serviceName": "Sync",
      "channelIDs": [""], // 노드마다 부여할 채널 ID. (유니크하지 않아도 됨. ""는 채널 사용하지 않음을 의미)
      "userTimeout": 5000 // 클라이언트의 접속 끊김 이후 유저 객체를 서버에서 제거하지 않고 얼마동안 관리할지 설정
    }
  ]

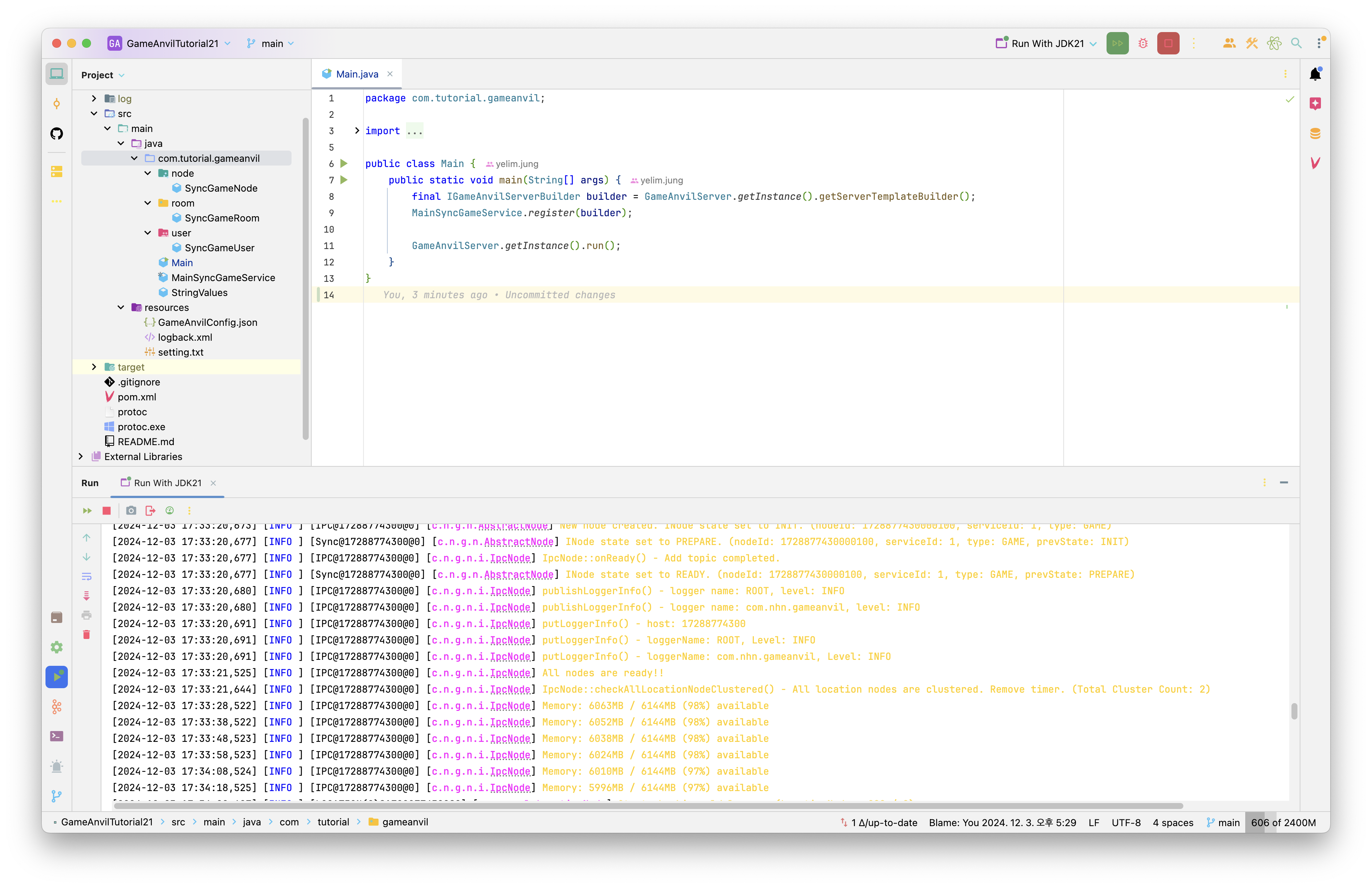

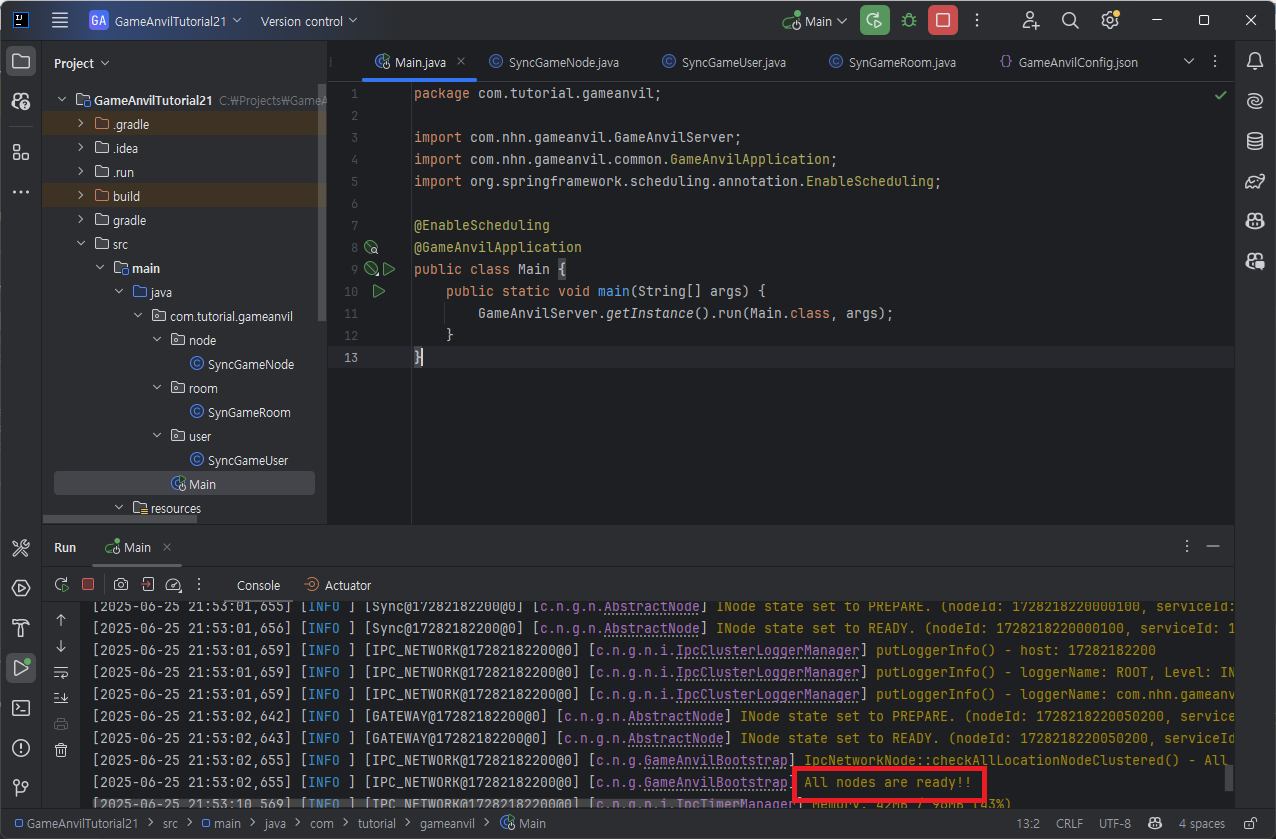

이렇게 게임 노드, 게임 유저 구현이 모두 끝났습니다. 이제 서버를 실행시키면 잠시 후 준비된 게임 노드가 실행되고 이 단계에서 구현한 유저를 생성할 준비를 끝낸 상태가 됩니다.

빠른 연결

게임엔빌 클라이언트가 게임엔빌 서버에 접속하기 위해서는, Connect, Authentication, Login의 세 단계를 거쳐야 합니다.

  • Connect : 서버와 클라이언트 간에 통신할 수 있도록 소켓을 생성하여 연결합니다.
  • Auth : 클라이언트가 서버를 통해 데이터를 송수신할 수 있도록 허용할지 여부를 서버에서 결정합니다.
  • Login : 서버의 메모리에 클라이언트의 정보를 표현하는 객체, 즉, 게임 유저를 생성합니다.

각 단계는 순차적으로 진행되며, 이전 단계가 정상적으로 완료되지 않으면 다음 단계를 진행할 수 없습니다. 각 단계의 정상 프로토콜여부는 콜백으로 전달된 파라미터를 통해 값을 얻을 수 있습니다.

Hierarchy 뷰 상의 Canvas 게임오브젝트에 컴포넌트로 추가 되어 있는 QuickConnectUIManager 스크립트를 소스 코드 편집기를 통해 열어서 구현을 추가해가면서 각 과정을 직접 실습해보겠습니다.

Connect 관련 필드 설정

접속할 서버 정보를 기재합니다. 로컬에서 서버를 직접 띄우는 경우이므로 ip는 127.0.0.1로 설정 합니다. port는 게이트웨이 노드의 기본 포트인 18200을 사용하겠습니다. 따로 설정할 필요 없이 GameAnvilConnector의 기본값을 그대로 사용하면 됩니다. ip와 port 정보는 필요한 경우 플레이 모드에서 수정할 수 있도록 인풋 필드와 연결하는 코드를 확인해보겠습니다.

void Start()
{
    ipInputField.text = GameAnvilConnector.getInstance().ip;
    portInputField.text = GameAnvilConnector.getInstance().port.ToString();

    ...생략...

    ipInputField.onValueChanged.AddListener(delegate { ipChanged(); });
    portInputField.onValueChanged.AddListener(delegate { portChanged(); });
}

void ipChanged()
{
    GameAnvilConnector.getInstance().ip = ipInputField.text;
}

void portChanged()
{
    if (!int.TryParse(portInputField.text, out GameAnvilConnector.getInstance().port))
    {
        GameAnvilConnector.getInstance().port = 18200;
    }
}

Authentication 관련 필드 설정

인증에 필요한 정보를 기재합니다. 인증에 필요한 정보로는 accountId, deviceId, password의 세 가지가 있습니다. 지금은 인증 단계를 무조건 통과하도록 서버 구현이 되어 있는 상태이기 때문에 어떤 값으로 설정해도 동작에 이상이 없을 것입니다. GameAnvilConnector의 기본 값인 test 를 사용하도록 하고, 필요한 경우에는 플레이 모드에서 입력 필드를 통해 입력된 값을 사용하도록 합니다.

void Start()
{
    ...생략...

    accountIdInputField.text = GameAnvilConnector.getInstance().accountId;
    deviceIdInputField.text = GameAnvilConnector.getInstance().deviceId;
    passwordIntputField.text = GameAnvilConnector.getInstance().password;

    ...생략...

    accountIdInputField.onValueChanged.AddListener(delegate { accountIdChanged(); });
    deviceIdInputField.onValueChanged.AddListener(delegate { deviceIdChanged(); });
    passwordIntputField.onValueChanged.AddListener(delegate { passwordChanged(); });

    ...생략...
}

void accountIdChanged()
{
    GameAnvilConnector.getInstance().accountId = accountIdInputField.text;
}

void deviceIdChanged()
{
    GameAnvilConnector.getInstance().deviceId = deviceIdInputField.text;
}

void passwordChanged()
{
    GameAnvilConnector.getInstance().password = passwordIntputField.text;
}

Login 관련 필드 설정

로그인에 필요한 정보를 기재합니다. 로그인에 필요한 정보로는 유저 타입, 채널 아이디 그리고 서비스명이 있습니다. 서버 구현 당시에 작성한 유저 타입과 서비스명을 사용해야합니다. 기본적으로 실행될 때 서버에서 지정해두었던 값을 적용하도록 작성합니다. 필요한 경우 입력 필드를 통해 값을 수정할 수 있도록 설정 되어 있습니다.

void Start()
{
    ...생략...

    userTypeIntputField.text = GameAnvilConnector.getInstance().userType;
    channelIdIntputField.text = GameAnvilConnector.getInstance().channelId;
    serviceNameInputField.text = GameAnvilConnector.getInstance().serviceName;

    ...생략...

    userTypeIntputField.onValueChanged.AddListener(delegate { userTypeChanged(); });
    channelIdIntputField.onValueChanged.AddListener(delegate { channelIdChanged(); });
    serviceNameInputField.onValueChanged.AddListener(delegate { serviceNameChanged(); });

    ...생략...
}

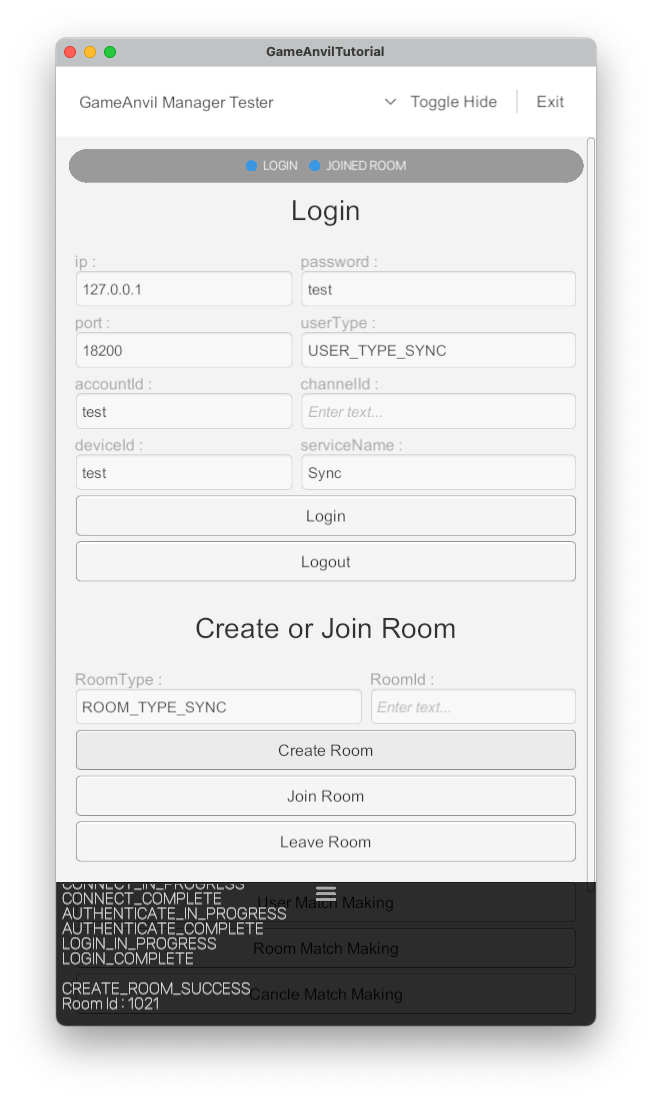

빠른 연결 요청 API 호출

빠른 연결 요청은 GameAnvilConnector를 통해 아래와 같이 요청할 수 있습니다.

GameAnvilConnector.getInstance().QuickConnect(DelOnQuickConnect);

빠른 연결이 끝나면, 요청시에 전달한 대리자를 통해 결과를 알 수 있습니다.

void DelOnQuickConnect(GameAnvilConnector.ResultCodeQuickConnect resultCode, UserAgent userAgent, GameAnvilConnector.QuickConnectResult quickConnectResult)
{
    Debug.Log(resultCode);
}

버튼을 클릭해서 빠른 연결 요청을 할 수 있도록 QuickConnect 메서드에 아래와 같이 구현합니다.

public void QuickConnect()
{
    GameAnvilConnector.getInstance().QuickConnect(DelOnQuickConnect);
    state = UIState.QUICK_CONNECTING;
}

빠른 연결이 끝나면 UI상태를 전환하기 위해서 아래와 같이 DelOnQuickConnect 함수를 수정합니다.

void DelOnQuickConnect(GameAnvilConnector.ResultCodeQuickConnect resultCode, UserAgent userAgent, GameAnvilConnector.QuickConnectResult quickConnectResult)
{
    if (quickConnectResult.resultCodeQuickConnect.Equals(GameAnvilConnector.ResultCodeQuickConnect.QUICK_CONNECT_SUCCESS))
    {
        state = UIState.QUICK_CONNECT_COMPLETE;
    }
    else
    {
        state = UIState.QUICK_CONNECT_FAIL;
    }
}

빠른 연결 종료 API 호출

빠른 연결 종료 또한 연결 요청 API와 마찬가지로 아래와 같이 요청할 수 있습니다.

GameAnvilConnector.getInstance().QuickDisconnect();

버튼을 클릭해서 빠른 연결 종료 API를 호출할 수 있도록 QuickDisconnect메서드를 아래와 같이 수정합니다.

public void QuickDisconnect()
{
    GameAnvilConnector.getInstance().QuickDisconnect();
    state = UIState.NOT_QUICK_CONNECTED;
}

빠른 연결 진행 상황 출력

빠른 연결 진행 상황은 아래와 같이 읽어올 수 있습니다.

GameAnvilConnector.getInstance().GetQuickConnectState().ToString();

빠른 연결 진행 상황을 항상 알 수 있도록 화면에 표시하도록 아래와 같이 Update함수에 추가합니다.

void Update()
{
    quickConnectResultText.text = GameAnvilConnector.getInstance().GetQuickConnectState().ToString();
}

빠른 연결에 사용할 값을 GameAnvilConnector에 직접 입력

이전 단계에서 서버의 로그인 단계 구현에 사용한 서비스 아이디나 유저 타입 문자열 값을 클라이언트에서도 동일하게 사용해야합니다. GameAnvilConnector의 인스펙터 창에서 Login Configuration에 아래와 같이 User Type과 Service Name을 서버와 동일한 값으로 설정해줍니다.

빠른 연결 요청/연결 종료 테스트

서버가 실행중인지 확인한 후 유니티 에디터에서 플레이 모드로 진입합니다. Quick Connect 버튼을 눌러서 정상적으로 접속이 진행 되는 것을 확인합니다.

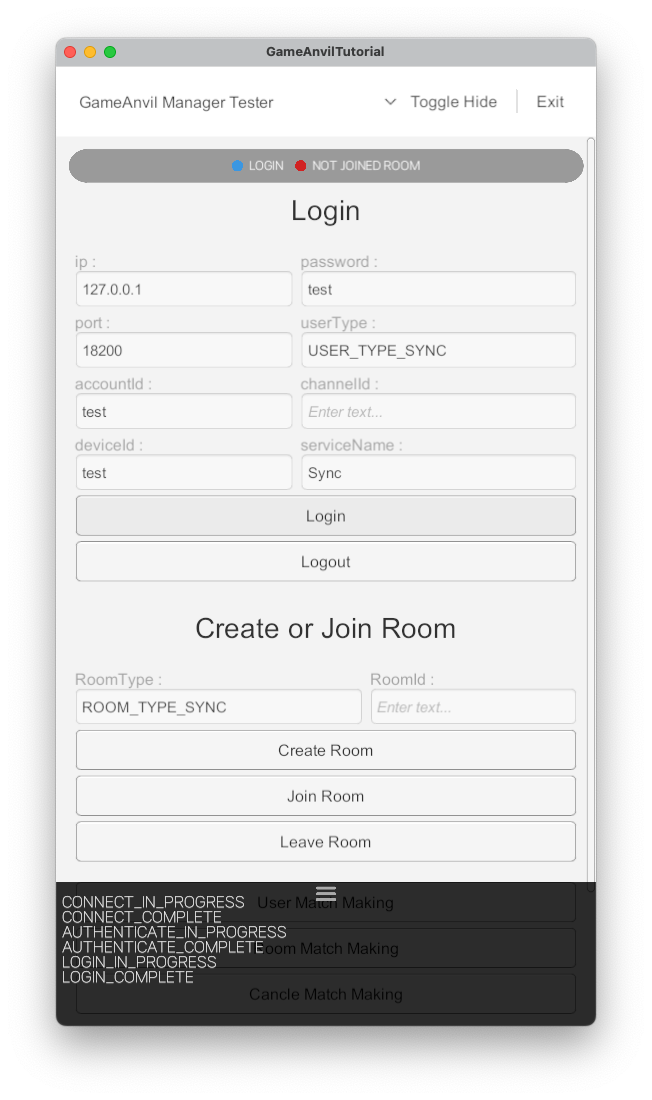

빠른 연결을 시도하면 빠른 연결 상태창에 아래와 같은 순서로 Connect, Authenticate, Login 과정이 진행될 것입니다.

  • NOT_CONNECTED
  • CONNECT_IN_PROGRESS
  • CONNECT_COMPLETE
  • AUTHENTICATE_IN_PROGRESS
  • AUTHENTICATE_COMPLETE
  • LOGIN_IN_PROGRESS
  • LOGIN_COMPLETE
  • READY

접속이 완료되었다면, READY 상태로 표시됩니다. 이 상태로 접속 종료 버튼을 눌러 정상적으로 접속 종료가 되는지 확인합니다.

게임 룸 생성 및 입장

서버측에 게임 룸 구현

성공적으로 게임 유저로서 게임 노드에 접속하게 되면 이제 다른 유저들과 게임 룸을 통해서 패킷을 주고 받을 수 있습니다. 게임 룸이란 패킷을 주고 받는 유저들을 논리적으로 묶는 그룹입니다. 게임 룸의 구현 또한 클래스 상속과 콜백 오버라이딩을 통해 구현할 수 있습니다.

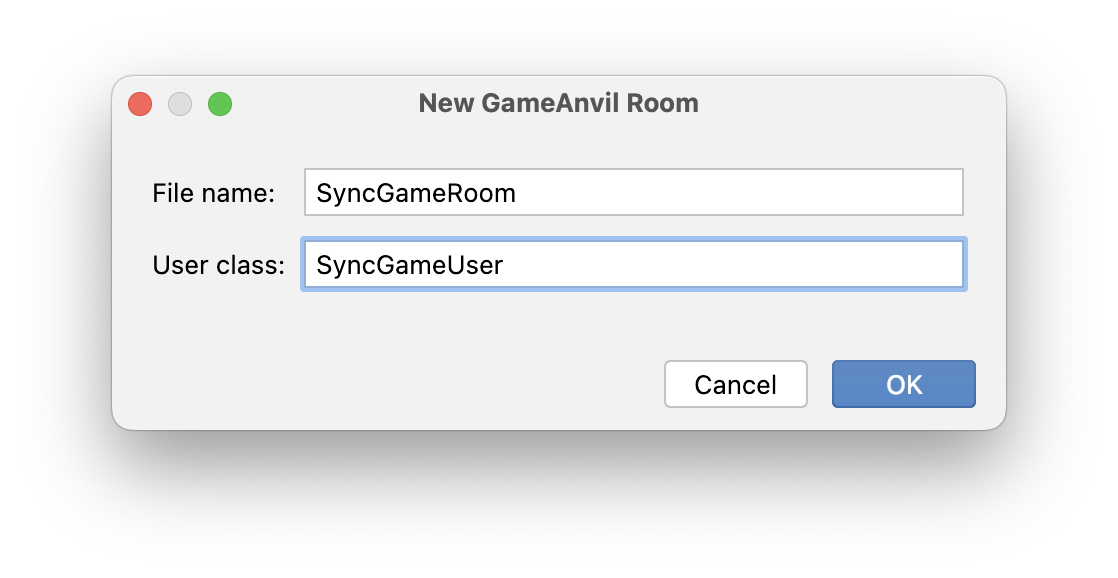

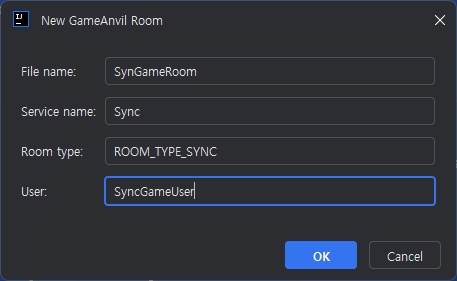

서버 프로젝트로 이동하여 프로젝트 패널에서 우클릭하여 컨텍스트 메뉴를 연 후, New > BaseRoom을 선택합니다. 파일 생성 대화 상자가 열리면 File name 항목에 SyncGameRoom, Service name에 Sync, Room Type에 ROOM_TYPE_SYNC를 입력하고 User Class에 SyncGameUser를 입력한 뒤 OK 버튼을 클릭합니다.

자동으로 생성된 코드는 아래와 같습니다.

package com.heeajin.gameanvil;

import co.paralleluniverse.fibers.SuspendExecution;
import com.nhn.gameanvil.annotation.RoomType;
import com.nhn.gameanvil.annotation.ServiceName;
import com.nhn.gameanvil.node.game.BaseRoom;
import com.nhn.gameanvil.node.game.RoomPacketDispatcher;
import com.nhn.gameanvil.packet.Packet;
import com.nhn.gameanvil.packet.Payload;
import com.nhn.gameanvil.serializer.TransferPack;

import java.util.List;

@ServiceName("Sync")
@RoomType("ROOM_TYPE_SYNC")
public class SyncGameRoom extends BaseRoom<SyncGameUser> {

    private static RoomPacketDispatcher packetDispatcher = new RoomPacketDispatcher();

    static {
        // packetDispatcher.registerMsg();
    }

    @Override
    public void onInit() throws SuspendExecution {
    }

    @Override
    public void onDestroy() throws SuspendExecution {
    }

    @Override
    public void onDispatch(SyncGameUser user, final Packet packet) throws SuspendExecution {
        packetDispatcher.dispatch(this, user, packet);
    }

    @Override
    public boolean onCreateRoom(SyncGameUser user, final Payload inPayload, Payload outPayload) throws SuspendExecution {
        return true;
    }

    @Override
    public boolean onJoinRoom(SyncGameUser user, final Payload inPayload, Payload outPayload) throws SuspendExecution {
        return true;
    }

    @Override
    public boolean onLeaveRoom(SyncGameUser user, final Payload inPayload, Payload outPayload) throws SuspendExecution {
        return true;
    }

    @Override
    public void onLeaveRoom(SyncGameUser sampleUser) throws SuspendExecution {

    }

    @Override
    public void onPostLeaveRoom() throws SuspendExecution {

    }

    @Override
    public void onRejoinRoom(SyncGameUser user, Payload outPayload) throws SuspendExecution {

    }

    @Override
    public void onRegisterTimerHandler() {

    }


    @Override
    public boolean canTransfer() throws SuspendExecution {
        return true;
    }

    @Override
    public void onTransferOut(TransferPack transferPack) throws SuspendExecution {

    }

    @Override
    public void onTransferIn(List<SyncGameUser> userList, final TransferPack transferPack) throws SuspendExecution {
    }

    @Override
    public void onPause() throws SuspendExecution {

    }

    @Override
    public void onResume() throws SuspendExecution {

    }
}

게임 룸은 게임 유저가 서버에 방 생성 요청을 하면 생성됩니다. 클라이언트 측에서는 간단하게 메서드 호출만으로 방을 생성하고 존재하는 방에 접속할 수 있습니다. 유저가 방에 입장하는 시점 또는 방이 생성되는 시점에 커스텀 코드를 삽입하고 싶다면, 적절한 콜백을 오버라이딩 하여 쉽게 코드를 끼워 넣기 할 수 있습니다.

게임 룸 생성 요청 API 사용

서버에서 게임 룸을 생성하게하는 방법은 간단하고 일관성 있습니다. 게임엔빌 커넥터에서 게임 룸 생성 요청 메서드를 호출하면서 서버와 사전에 합의된 룸 타입 값을 전달하면 됩니다.

GameAnvilConnector.getInstance().getUserAgent().CreateRoom("ROOM_TYPE_SYNC", DelOnCreateRoom);

룸 생성 요청 결과는 함께 전달한 대리자를 통해 받아볼 수 있습니다. 생성된 게임 룸 정보(룸 아이디, 룸 이름 등)도 같이 받아볼 수 있습니다.

public void DelOnCreateRoom(UserAgent userAgent, ResultCodeCreateRoom result, int roomId, string roomName, Payload payload) {
    Debug.Log(result);
}

버튼을 클릭해서 룸 생성 요청하기 위해서 CreateRoom 메서드에 아래와 같이 구현을 추가합니다. 드롭다운으로 선택한 룸 타입을 사용할 수 있도록 설정하였습니다.

public void CreateRoom()
{
    GameAnvilConnector.getInstance().getUserAgent().CreateRoom(roomTypeDropdown.options[roomTypeDropdown.value].text, DelOnCreateRoom);
}

룸 생성 요청 결과를 받는 함수도 아래와 같이 수정하여 UI 상태를 전환할 수 있도록 합니다. 생성된 게임 룸의 아이디를 화면에 표시하도록 설정합니다.

public void DelOnCreateRoom(UserAgent userAgent, ResultCodeCreateRoom result, int roomId, string roomName, Payload payload) {
    Debug.Log(result);
    if (result.Equals(GameAnvil.Defines.ResultCodeCreateRoom.CREATE_ROOM_SUCCESS)){
        state = UIState.JOIN_ROOM_COMPLETE;
        RoomIdText.text =  roomId.ToString();
    }
    else
    {
        state = UIState.JOIN_ROOM_FAIL;
    }
}

게임 룸 생성 기능 구현이 끝났습니다. 테스트는 잠시 뒤로 미루고, 게임 룸 입장 기능 먼저 구현하겠습니다.

게임 룸 입장 요청 API 사용

서버에 게임 룸이 생성되었다고 가정해 봅시다. 해당 룸에 접속하기 위해서는 게임엔빌 커넥터에서 게임 룸 입장 요청 메서드를 호출하면 됩니다. 이 때, 룸 생성 당시 전달 받은 게임 룸 아이디를 전달합니다.

GameAnvilConnector.getInstance().getUserAgent().JoinRoom("ROOM_TYPE_SYNC", 1010);

현재 방에 유저가 입장 되어 있는지 여부는 아래와 같이 IsJoinedRoom() 메서드로 확인합니다.

GameAnvilConnector.getInstance().getUserAgent().IsJoinedRoom()

버튼 클릭으로 JoinRoom 요청을 할 수 있도록, 기존에 존재하는 JoinRoom 메서드에 아래와 같이 구현을 추가합니다. 룸 아이디는 입력 필드에 입력된 값을 사용하도록 했습니다.

public void JoinRoom()
{
    int roomId = 0;
    int.TryParse(joinRoomIdInputField.text, out roomId);
    GameAnvilConnector.getInstance().getUserAgent().JoinRoom(roomTypeDropdown.options[roomTypeDropdown.value].text, roomId);

}

이제 게임 룸 생성 기능과 입장 기능이 모두 완성되었습니다.

게임 룸 테스트

유니티 에디터에서 CMD + d또는 Ctrl + d 단축키를 눌러서 빌드합니다. 빌드 결과로 나온 창에서 버튼을 클릭하여 게임 룸이 생성 되는 것을 확인합니다. 게임 룸이 생성되면 화면에 게임 룸의 아이디가 표시됩니다. 이후 유니티 에디터에서 플레이 모드로 진입합니다. 아까 표시된 게임 룸의 아이디를 입력 필드에 입력하고, Join Room 버튼을 클릭하여 게임 룸에 참여 되는지 확인합니다.

동기화 컨트롤러 입문

이제 같은 게임 룸에 접속한 게임 유저 간에는 패킷을 주고 받을 수 있습니다. 이 패킷을 통해서 필요한 정보를 클라이언트 프로세스 간에 동기화하도록 코드를 작성할 수 있습니다. 더 간단한 방법으로는 동기화 하고 싶은 게임 오브젝트에 동기화 컴포넌트를 부착하는 것 만으로도 동기화를 구현할 수 있습니다.

동기화 컨트롤러 추가

Hierarchy 뷰에서 우클릭하여 나오는 컨텍스트 메뉴에서 GameAnvil > SyncController를 클릭합니다. SyncController 게임 오브젝트가 생성됩니다.

이 예제에서는 씬 이동이 일어나기 때문에, 씬 이동 이후에 수동으로 동기화 객체를 생성하기 위해서 인스펙터상에서 Instantiate Sync Object Immediatly를 해제해줍니다.

이제 게임엔빌의 모든 동기화 기능을 이용할 수 있습니다. 다음은 가장 단순한 예제를 통해서 동기화 컴포넌트 부착 및 사용법을 살펴보겠습니다.

동기화 오브젝트 작성

프로젝트 뷰에서 Resources > Anvil을 더블 클릭하여 프리팹 수정 화면으로 전환합니다. 인스펙터 창에서, AddComponent 버튼을 클릭한 후 GameAnvil > GameAnvil Sync > TransformSync를 클릭합니다. 이렇게 하면 해당 프리팹은 게임 유저간에 동기화할 준비가 완료된 것입니다.

완성한 동기화 게임 오브젝트를 활용하려면 SyncController를 통해 게임 오브젝트를 씬에 추가하면 됩니다. 첫 번째 인자로 프리팹 이름을 전달해야합니다.

SyncController.Instance.Instantiate("Anvil", new Vector3(0, 0, 0), Quaternion.identity);

게임 씬 작성

구체적 사용 예제를 알아보기 위해, 프로젝트 뷰에서 Scene > SpawnAnvil.unity 를 클릭해서 새로운 씬을 엽니다. File > Build Setting 메뉴에서 Add Open Scene을 클릭해서 빌드시에 포함되도록 설정합니다.

SpawnAnvilSample 게임오브젝트에 할당된 컴포넌트의 스크립트를 수정해서 구현을 추가하겠습니다. 아래와 같이 코드를 작성해서 채워 넣습니다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.SceneManagement;

namespace GameAnvil
{
    public class SpawnAnvilSample : MonoBehaviour
    {
        void Start()
        {
            SyncController.Instance.InstantiateSyncObject();
        }

        void Update()
        {
            if (Input.GetMouseButtonDown(0))
            {
                Vector3 mousePos = Input.mousePosition;
                mousePos.z = Camera.main.nearClipPlane;
                Vector3 worldPosition = Camera.main.ScreenToWorldPoint(mousePos);

                SyncController.Instance.Instantiate("Anvil", worldPosition, Quaternion.identity);
            }

            if (GameAnvilConnector.getInstance() == null || GameAnvilConnector.getInstance().getUserAgent() == null || !GameAnvilConnector.getInstance().getUserAgent().IsJoinedRoom())
            {
                SceneManager.LoadScene("IntroScene");
            }
        }
    }

}

Start 함수 에서는 씬 이동 직후 동기화를 시작하기 위해서 InstantiateSyncObject()를 실행합니다.

Update 함수에서는 클릭할 때 마다 마우스의 좌표를 얻어와서 전 단계에서 수정한 프리팹을 생성하도록 하였습니다. 연결이 끊긴 경우에 대비해 다시 연결할 수 있게 하기 위해서 본래 씬으로 이동하도록 하였습니다.

동기화 테스트

유니티 에디터에서 CMD + d또는 Ctrl + d 단축키를 눌러서 빌드합니다. 빌드 결과로 나온 창에서 게임 룸을 생성하고, Spawn Anvil 버튼을 눌러 씬을 이동합니다.

이후 유니티 에디터에서 플레이 모드로 진입합니다. 빌드 결과로 나온 창과 동일한 게임 룸에 접속한 후 Spawn Anvil 버튼을 눌러 씬을 이동합니다. 이후 화면 아무 곳이나 클릭해서 새로운 동기화 게임오브젝트를 생성합니다. 한 쪽에서 게임 오브젝트를 생성하면, 같은 방에 입장한 다른 클라이언트의 화면에도 동일하게 나타나는 것을 확인합니다.

동기화 컨트롤러 심화

이전의 예제에서는 오브젝트 생성 동기화만을 작성했습니다. 이번에는 좀 더 복잡한 예제인 게임 오브젝트의 Rigidbody동기화를 다뤄보겠습니다. 이전 예제를 구현했을 때와 같은 단계를 거쳐 구현을 완료해보겠습니다.

동기화 오브젝트 작성

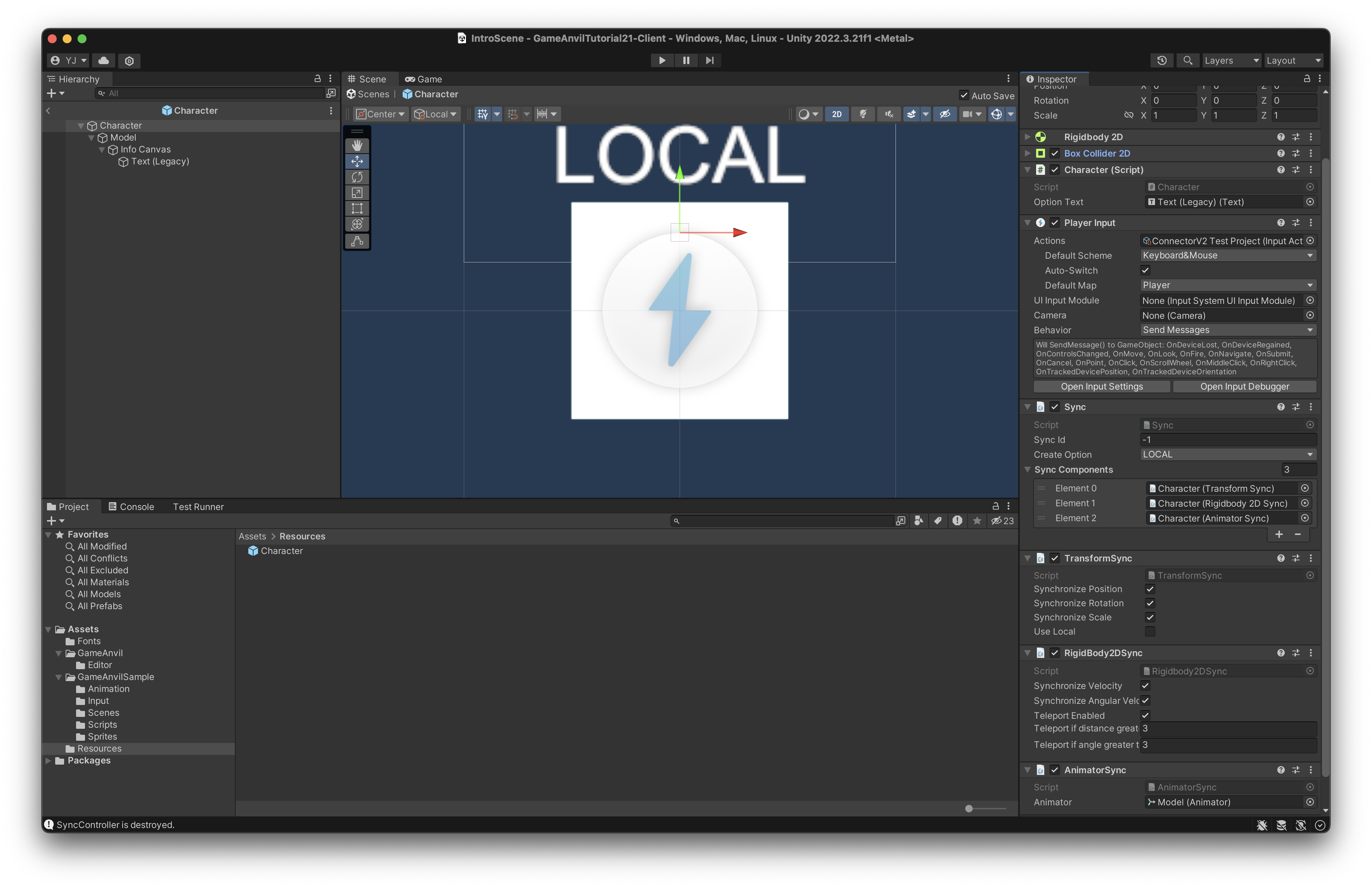

프로젝트 뷰에서 Resources > Player을 더블 클릭하여 프리팹 수정 화면으로 전환합니다. 인스펙터 창에서, AddComponent 버튼을 클릭한 후 GameAnvil > RigidBodySync를 클릭합니다. 이제 이 프리팹은 방에 있는 유저들간에 Rigidbody 동기화가 자동으로 실행됩니다.

게임 씬 작성

프로젝트 뷰에서 Scene > KeyboardToMove.unity 를 클릭해서 새로운 씬을 엽니다. File > Build Setting 메뉴에서 Add Open Scene을 클릭해서 빌드시에 포함되도록 설정합니다.

KeyboardToMoveSample 게임오브젝트에 할당된 컴포넌트의 스크립트를 수정해서 구현을 추가하겠습니다. 아래와 같이 코드를 작성해서 채워 넣습니다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.Animations;
using GameAnvil;
using UnityEngine.SceneManagement;

public class KeyboardToMoveSample : MonoBehaviour
{
    private static KeyboardToMove player;
    private float moveForce = 10;
    public Transform playerPointer;

    // Start is called before the first frame update
    void Start()
    {
        SyncController.Instance.InstantiateSyncObject();
    }

    public static void SpawnPlayer()
    {
        Vector3 mousePos = Input.mousePosition;
        Vector3 worldPosition = Camera.main.ScreenToWorldPoint(mousePos);
        worldPosition.z = 0;

        player = SyncController.Instance.Instantiate("player", worldPosition, Quaternion.identity).GetComponent<KeyboardToMove>();
    }

    // Update is called once per frame
    void Update()
    {
        if (GameAnvilConnector.getInstance() == null || GameAnvilConnector.getInstance().getUserAgent() == null || !GameAnvilConnector.getInstance().getUserAgent().IsJoinedRoom())
        {
            SceneManager.LoadScene("IntroScene");
        }

        if (player != null)
        {
            playerPointer.position = player.transform.position;
            player.GetComponent<Rigidbody>().AddForce(Vector3.right * Input.GetAxis("Horizontal") * moveForce, ForceMode.Force);
            player.GetComponent<Rigidbody>().AddForce(Vector3.up * Input.GetAxis("Vertical") * moveForce, ForceMode.Force);
        }
    }

    public static void SetSelected(KeyboardToMove selected)
    {
        if ( player == selected)
        {
            player = null;
            GameObject.Destroy(selected.gameObject);
        }
        else
        {
            player = selected;
        }
    }
}

Start 함수에서는 씬 이동 직후 동기화를 시작하기 위해서 InstantiateSyncObject()를 실행합니다.

SpawnPlayer 함수는 호출될 때 마다 마우스 위치에 새로운 Player 객체를 생성합니다.

Update 함수는 방 입장 및 로그인이 유지 되고 있는지 확인하고, 마지막으로 생성한 오브젝트를 키보드로 조종할 수 있도록 합니다. 키 입력에 따라서 강체에 AddForce() 함수를 수행하여 위치를 업데이트하도록 유도합니다.

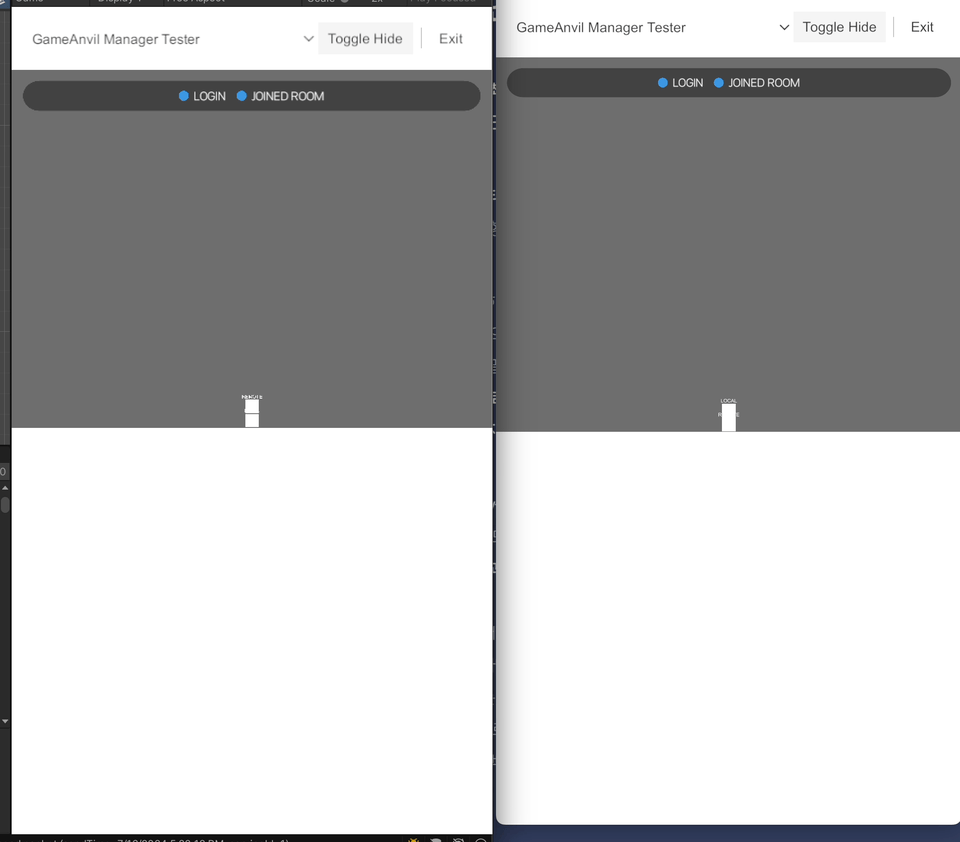

동기화 테스트

유니티 에디터에서 CMD + d또는 Ctrl + d 단축키를 눌러서 빌드합니다. 빌드 결과로 나온 창에서 게임 룸을 생성하고, KeyboardToMove 버튼을 눌러 씬을 이동합니다.

이후 유니티 에디터에서 플레이 모드로 진입합니다. 빌드 결과로 나온 창과 동일한 게임 룸에 접속한 후 KeyboardToMove 버튼을 눌러 씬을 이동합니다. 이후 화면 아무 곳이나 클릭해서 새로운 동기화 게임오브젝트를 생성한 후 키보드로 게임오브젝트의 위치를 이동시키면, 다른 쪽 클라이언트에서도 이가 반영 되는 것을 확인합니다.

튜토리얼 마무리

이 문서에서는 게임엔빌 커넥터의 편의 기능인 간편 연결과 동기화 기능에 대해서 실습을 통해 알아보았습니다. 튜토리얼 초반에서 소개한 것 처럼 게임엔빌에는 게임 서버 제작에 필요한 모든 기능이 준비 되어있고, 튜토리얼에서는 그 일부만 가볍게 다루었습니다. 이어지는 문서에서 더 자세한 사용법을 배울 수 있습니다.

TOP
