Security > Network Firewall > 콘솔 사용 가이드

Network Firewall을 생성하기 위한 절차와 생성 이후 콘솔을 사용하는 방법을 설명합니다.

시작하기

Network Firewall을 사용하기 위해서는 가장 먼저 Network Firewall 서비스를 활성화합니다.

Network Firewall 생성

사전 준비

Network Firewall 생성에 필요한 최소 네트워크 서비스 자원은 아래와 같습니다.

[참고] Network Firewall > 개요에서 Network Firewall 서비스 구성도를 참조하세요.

[1개의 프로젝트 구성 시 준비 사항]

  • 1개의 프로젝트
  • 2개의 VPC(Hub VPC, Spoke VPC)
  • Hub VPC 내 3개의 서브넷
    • 트래픽(내부) 서브넷, NAT(외부) 서브넷, 외부 전송 서브넷
  • Spoke VPC 내 최소 1개의 서브넷
  • Hub VPC의 Routing에 연결된 인터넷 게이트웨이

[1개의 프로젝트 내 2개의 Spoke VPC 구성 시 준비 사항]

  • 1개의 프로젝트
  • 3개의 VPC(Hub VPC, Spoke1 VPC, Spoke2 VPC)
  • Hub VPC 내 3개의 서브넷
    • 트래픽(내부) 서브넷, NAT(외부) 서브넷, 외부 전송 서브넷
  • Spoke1 VPC, Spoke2 VPC 내 각각 최소 1개의 서브넷
  • Hub VPC의 Routing에 연결된 인터넷 게이트웨이

[1개 이상의 프로젝트 구성 시 준비 사항]

  • 2개의 프로젝트
  • 2개의 VPC(각각 프로젝트에 Hub VPC, Spoke VPC)
  • Hub VPC 내 3개의 서브넷
    • 트래픽(내부) 서브넷, NAT(외부) 서브넷, 외부 전송 서브넷
  • Spoke VPC 내 최소 1개의 서브넷
  • Hub VPC의 Routing에 연결된 인터넷 게이트웨이

[다른 리전 간 프로젝트 구성 시 준비 사항]

  • 1개의 프로젝트
  • 2개의 VPC(KR1 리전에 Hub VPC, KR2 리전에 Spoke VPC)
  • Hub VPC 내 3개의 서브넷
    • 트래픽(내부) 서브넷, NAT(외부) 서브넷, 외부 전송 서브넷
  • Spoke VPC 내 최소 1개의 서브넷
  • Hub VPC의 Routing에 연결된 인터넷 게이트웨이

[단일 VPC 내 여러 개의 서브넷 구성 시 준비 사항]

  • 1개의 프로젝트
  • 1개의 VPC
  • 3개의 Hub 서브넷
    • 트래픽(내부) 서브넷, NAT(외부) 서브넷, 외부 전송 서브넷
  • Hub 서브넷과 겹치지 않는 최소 1개의 Spoke 서브넷
  • Spoke 서브넷에 연결할 라우팅 테이블
  • VPC의 Routing에 연결된 인터넷 게이트웨이

[참고]

  • 위의 서비스 자원은 [Network] 카테고리에서 생성 가능합니다.
  • Network Firewall 생성은 프로젝트당 1개씩만 생성 가능합니다.

Network Firewall 생성

  1. Security > Network Firewall로 이동합니다.
  2. 각 필수 항목을 모두 선택하고 하단의 Network Firewall 생성을 클릭합니다.
    • RBAC: 인스턴스 객체 조회, Network Firewall 서비스 제공에 필요한 API 권한을 부여
    • 구성 방식: 단일 구성과 이중화 구성을 선택합니다.
    • VPC: Network Firewall에서 사용할 VPC
    • 서브넷: Network Firewall에서 내부 트래픽 제어를 위해 사용할 서브넷
    • NAT: Network Firewall에서 외부 트래픽 제어를 위해 사용할 서브넷
    • 외부 전송: Network Firewall에서 생성된 트래픽과 로그를 전송할 서브넷

[생성 전 참고 사항]

  • 생성된 Network Firewall은 사용자의 프로젝트에 노출되지 않습니다.
  • 서브넷, NAT, 외부 전송에 사용하는 서브넷은 모두 다른 서브넷으로 선택해야 합니다.
  • 가급적 NHN Cloud 콘솔에서 생성할 수 있는 최소 단위(28비트)로 생성할 것을 권장합니다.
  • Network Firewall이 속할 VPC의 라우팅 테이블에 인터넷 게이트웨이가 연결되어 있어야 생성 가능합니다.
  • Security Groups와는 별개의 서비스이므로 Network Firewall을 사용하면 두 서비스를 모두 허용해야 인스턴스에 접근할 수 있습니다.
  • Network Firewall이 소유하고 있는 CIDR 대역과 연결이 필요한 CIDR 대역은 중복되지 않아야 합니다.
  • Network > Network Interface에서 Virtual_IP 타입으로 생성되어 있는 IP는 Network Firewall에서 이중화 용도로 사용 중이므로 삭제할 경우 통신이 차단될 수 있습니다.
  • 단일 또는 이중화 구성을 선택하여 Network Firewall을 생성한 뒤 변경이 필요할 경우 옵션 탭에서 구성을 변경할 수 있습니다. 하지만 가용성 영역은 변경이 불가능하므로 이중화 구성의 경우 가급적 가용성 영역을 분리하여 구성하세요.

연결 설정

[예시] Network Firewall이 사용하는 VPC(Hub)는 10.0.0.0/24이고, Network Firewall과 연결이 필요한 VPC(Spoke)는 172.16.0.0/24일 때

  1. Network > Peering Gateway로 이동하여 피어링을 생성합니다.
    • 피어링 게이트웨이 연결에 대한 자세한 사항은 사용자 가이드를 참조하세요.

[참고]

Spoke VPC의 위치에 따라 알맞은 피어링을 생성합니다. * Spoke VPC가 같은 프로젝트라면 피어링을 생성합니다. * Spoke VPC가 다른 프로젝트라면 프로젝트 피어링을 생성합니다. * Spoke VPC가 다른 리전이라면 리전 피어링을 생성합니다.


  1. Network > Routing으로 이동하여 Hub VPC를 선택한 후 아래의 라우팅을 설정합니다.

    • 대상 CIDR: 172.16.0.0/24
    • 게이트웨이: 피어링 연결 후 추가된 피어링 타입의 게이트웨이

  2. Network > Routing으로 이동하여 Spoke VPC를 선택한 후 아래의 라우팅을 설정합니다.

    • 대상 CIDR: 0.0.0.0/0
    • 게이트웨이: 피어링 연결 후 추가된 피어링 타입의 게이트웨이

[참고]

  • 위와 같이 라우팅을 설정하면 Spoke VPC의 모든 통신이 Network Firewall을 통과하게 됩니다.
  • 통신을 분기 처리해야 할 경우 0.0.0.0/0이 아닌 대상을 명확하게 설정하세요.


  1. Network > Peering Gateway로 이동하여 라우팅을 설정합니다.
    • 생성된 피어링을 선택하여 라우트 탭으로 이동합니다.
    • 피어 또는 로컬 라우트 변경 버튼을 눌러 아래와 같이 라우팅을 설정합니다.
      • 대상 CIDR: 0.0.0.0/0
      • 게이트웨이: NetworkFirewall_INF_TRAFFIC_VIP

위의 라우팅 설정이 완료되면 Spoke VPC에 있는 인스턴스가 Network Firewall을 경유하여 공인 통신을 할 수 있습니다. (Network Firewall > NAT 탭에서 NAT 추가 필요)


만약 Spoke VPC의 서브넷이 2개 이상이고, Network Firewall을 통해 서브넷 간 트래픽 제어가 필요한 경우 아래의 라우팅을 추가합니다.

[예시] Spoke VPC(172.16.0.0/24)의 서브넷이 172.16.0.0/25와 172.16.0.128/25일 때

  • Network > Routing으로 이동하여 Spoke VPC를 선택한 후 아래의 라우팅 2개를 추가합니다.
    • 대상 CIDR: 172.16.0.0/25과 172.16.0.128/25
    • 게이트웨이: 피어링 연결 후 추가된 피어링 타입의 게이트웨이
      위의 라우팅 설정이 완료되면 Spoke VPC 안에 있는 서브넷 간 Network Firewall을 경유하여 사설 통신을 할 수 있습니다. (Network Firewall > 정책 탭에서 정책 추가 필요)


만약 Spoke VPC가 2개 이상이라면 아래의 라우팅을 추가합니다.

[예시] Spoke VPC1(172.16.0.0/24)과 Spoke VPC2(192.168.0.0/24)일 때

  • Network > Routing으로 이동하여 Hub VPC를 선택한 후 아래의 라우팅 2개를 추가합니다.
    • Spoke VPC 1
      • 대상 CIDR: 172.16.0.0/24
      • 게이트웨이: Hub VPC와 Spoke VPC1 사이에 추가된 피어링 타입의 게이트웨이
    • Spoke VPC 2
      • 대상 CIDR: 192.168.0.0/24
      • 게이트웨이: Hub VPC와 Spoke VPC2 사이에 추가된 피어링 타입의 게이트웨이

[참고] 연결 설정의 4와 같이 Spoke VPC2-Hub 간 VPC 피어링에도 라우트 추가 설정이 필요합니다.


만약 같은 VPC에서 Spoke 서브넷을 구성할 경우 새로운 라우팅 테이블을 생성하여 서브넷을 연결하고 라우트를 추가합니다. * Network > Routing에서 라우팅 테이블을 생성하고 라우트를 추가합니다.


  • Network > Subnet에서 Network Firewall과 겹치지 않는 Spoke 서브넷을 새로 생성하고 라우팅 테이블을 연결합니다.


위의 라우팅 설정이 완료되면 서로 다른 Spoke VPC 간 Network Firewall을 경유하여 사설 통신을 할 수 있습니다. (Network Firewall > 정책 탭에서 정책 추가 필요) Network Firewall 서비스 구성도를 참고하여 고객의 환경에 맞게 연결을 설정하세요.

인스턴스 접속

Network Firewall을 생성하고 연결 설정을 모두 완료한 후 Network Firewall을 경유하여 인스턴스에 접속할 수 있습니다.

예를 들어, 1개의 프로젝트 내 2개의 Spoke VPC로 3개의 서브넷을 구성하고, 외부에서 웹방화벽 접속이 필요할 경우 아래와 같이 NAT, ACL을 설정합니다.

[설정 방법]

  • Network Firewall > NAT 탭으로 이동
  • 추가 버튼 클릭 후 NAT 설정
  • 설정 전 객체 탭에서 목적지 IP 객체 생성과 여분의 플로팅 IP 필요
  • Network Firewall > 정책 > ACL 탭에서 필요한 ACL을 허용

위와 같이 설정 후 출발지 IP를 보안 그룹에서 허용하면 인스턴스에 접속 가능합니다.


>

정책

Network Firewall을 생성하면 정책 탭으로 이동합니다.


[참고]

  • default-deny는 필수 정책이며, 수정하거나 삭제할 수 없습니다.
  • default-deny 정책을 통해 차단된 로그는 옵션 탭의 기본 차단 정책 로그 설정을 사용으로 변경한 후 로그 탭에서 확인 가능합니다.


ACL

ACL 탭에서는 Network Firewall과 연결된 VPC 간 트래픽과 인바운드/아웃바운드 트래픽을 제어할 수 있습니다.

추가

  • 출발지, 목적지, 목적지 포트를 기반으로 정책을 추가할 수 있습니다.
    • 이미 만들어진 객체를 통해 출발지, 목적지, 목적지 포트를 선택합니다.
  • 정책의 상태(활성화/비활성화)와 동작(허용/차단), 스케줄을 설정 및 정책별 로깅 여부 등의 옵션을 설정하여 정책을 추가할 수 있습니다.
  • 스케줄 기능은 정책의 상태를 활성화 한 이후에 동작합니다(정책이 비활성화되어 있을 경우 스케줄 기능이 적용되지 않습니다.).


복사

  • 복사를 클릭해 정책을 복사할 수 있습니다.
    • 복사된 정책은 비활성화됩니다.


수정

  • 수정을 클릭해 정책을 수정할 수 있습니다.

이동

  • 이동을 클릭해 정책을 이동할 수 있습니다.
    • default-deny 정책 아래로는 이동이 불가능합니다.


삭제

  • 삭제를 클릭해 정책을 삭제할 수 있습니다.

[주의] 한번 삭제한 정책은 복구할 수 없으며, default-deny 정책은 삭제할 수 없습니다.

정책 일괄 다운로드

  • 정책 탭에 생성되어 있는 정책 전체를 한번에 다운로드할 수 있습니다.

정책 일괄 등록

  • 내려받은 템플릿을 사용하여 정책을 한 번에 등록할 수 있습니다.



라우트

라우트 탭에서는 Network Firewall을 경유하는 통신의 경로를 지정할 수 있습니다.


[참고]

  • Network Firewall의 기본 게이트웨이는 NAT 이더넷이며, 수정하거나 삭제할 수 없습니다.
  • 라우트 설정이 변경될 경우 통신에 문제가 있을 수 있으므로 유의하여 설정하세요.

추가

  • 추가를 클릭해 이더넷을 선택하고, 목적지와 게이트웨이를 입력합니다.
    • 목적지: 서브넷 형식으로 입력
    • 이더넷: NAT, TRAFFIC, VPN(IPSec VPN 기능 사용 시) 중 선택
    • 게이트웨이: 호스트 형식으로 입력

[참고]

  • 이더넷을 VPN으로 선택할 경우 게이트웨이는 지정하지 않아도 됩니다.
  • IPSec VPN과 연동된 사설 IP 대역에 대한 라우트 설정은 반드시 이더넷을 VPN으로 설정하세요.
  • 목적지 서브넷 입력 시 아래와 같은 유효성 메시지가 노출될 경우 서브넷 범위를 사전에 확인하여 서브넷의 시작 IP로 입력하세요.
  • [예시]
    • 192.168.199.0/21 (X) → 192.168.192.0/21 (O)
    • 172.16.100.0/20 (X) → 172.16.96.0/20 (O)
    • 10.10.10.130/25 (X) → 10.10.10.128/25 (O)


수정

  • 수정을 클릭해 라우트를 수정할 수 있습니다.

삭제

  • 삭제를 클릭해 라우트를 삭제할 수 있습니다.


객체

객체 탭에서는 정책을 생성할 때 사용할 IP, 포트를 생성하고 관리합니다.

추가

  • 필수 항목을 입력하여 객체를 생성합니다.
    • 객체는 IP, 포트의 2가지 형태로 추가할 수 있습니다.

[참고] 그룹 객체 생성 시 그룹 객체는 추가할 수 없습니다(단일이나 범위 객체만 선택하여 추가 가능).

수정

  • 수정을 클릭해 객체를 수정할 수 있습니다.
    • 타입은 수정이 불가능합니다.

삭제

  • 삭제를 클릭해 객체를 삭제할 수 있습니다.
    • 자동으로 Network Firewall에서 생성한 객체는 수정이나 삭제할 수 없습니다.

[주의] 정책에서 사용 중인 객체는 삭제 후 ALL 객체로 변경됩니다.

인스턴스 객체 추가

  • Network Firewall이 생성된 프로젝트 내에 있는 인스턴스를 활용하여 객체를 추가할 수 있습니다.

[참고] 인스턴스와 관계없이 단순히 인스턴스의 이름과 사설 IP 주소만 참고하여 객체를 생성합니다. 생성한 객체는 객체 탭에서 관리합니다.

객체 일괄 다운로드

  • 객체 탭에 생성되어 있는 IP와 포트 객체 전체를 각각 한 번에 다운로드할 수 있습니다.


NAT

NAT(네트워크 주소 변환) 탭에서는 외부에서 접속할 인스턴스와 전용으로 사용할 공인 IP를 선택하여 연결합니다.

[참고]

  • NAT는 목적지 기반 및 1:1 방식만 제공합니다.
  • 포트 기반의 NAT는 제공하지 않습니다.
  • NAT를 생성한 뒤 정책 탭에 허용 정책을 추가해야만 공인 통신이 가능합니다.
  • NAT에 설정된 NAT 후 사설 IP를 소유한 인스턴스에 직접 Floating IP를 할당할 경우 통신에 문제가 있을 수 있습니다.
  • NAT 삭제 후 사용하지 않는 NAT 전 공인 IP는 Network > Floating에서 직접 삭제하세요.

추가

  • 추가를 클릭해 NAT를 생성합니다.
    • NAT 전 공인 IP는 Network > Floating IP에서 미리 생성한 IP 중 하나를 선택합니다.
    • NAT 후 사설 IP에서 선택할 객체는 객체 탭에서 미리 생성해야만 추가를 클릭해 추가할 수 있습니다.


[참고] 인스턴스 접속은 NAT를 추가하면서 설정한 NAT 전 공인 IP로 접속 가능합니다. (인스턴스에 직접 Floating IP 연결 불필요)

수정

  • 수정을 클릭해 생성된 NAT를 수정합니다.
    • 수정은 공인 IP와 사설 IP 모두 수정할 수 있습니다.

삭제

  • 삭제를 클릭해 생성된 NAT를 삭제합니다.


미러링

미러링 탭에서는 Network Firewall을 통과하는 네트워크 패킷을 IDS/IPS, SIEM, NDR 등의 위협 탐지 및 분석 솔루션으로 복사하여, 네트워크 위협을 실시간으로 탐지하고 대응할 수 있도록 합니다.

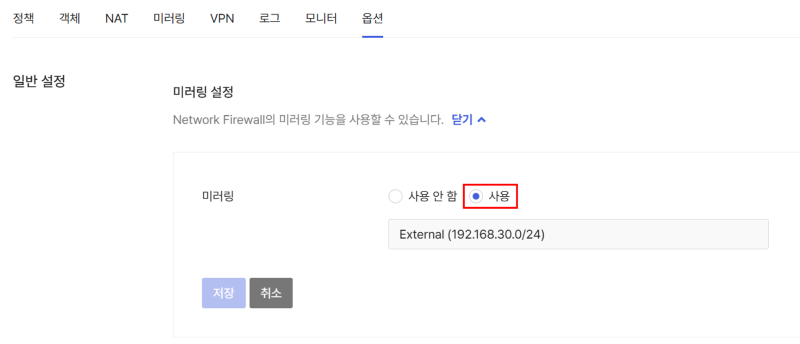

[참고] 옵션 - 미러링 설정에서 사용으로 설정하여 활성화 후 사용할 수 있습니다. (활성화까지 약 30초 소요)


미러링 룰

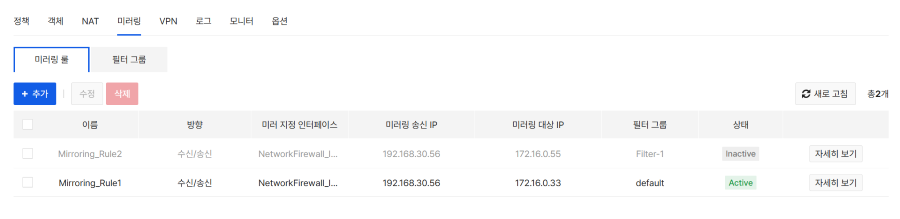

  • 미러링 룰을 추가하여 복사한 패킷을 원하는 대상 단말로 전송합니다. Mirroring_Rule_Contents_Explain_1_900.png
    • 이름: 설정한 이름을 표시합니다.
    • 방향: 설정한 방향을 표시합니다.
    • 미러 지정 인터페이스: 선택한 Network Firewall의 인터페이스를 표시합니다.
    • 미러링 송신 IP: 미러링 인터페이스의 IP를 표시합니다.
    • 미러링 대상 IP: 미러링 패킷을 보낼 목적지 IP를 표시합니다.
    • 필터 그룹: 선택한 필터 그룹을 표시합니다.
    • 상태: 해당 미러링 룰의 상태를 배지를 통해 표시합니다.
      • Active: 활성화
      • Inactive: 비활성화
    • 자세히 보기: 설정한 미러링 룰의 상세 정보를 확인합니다.


추가

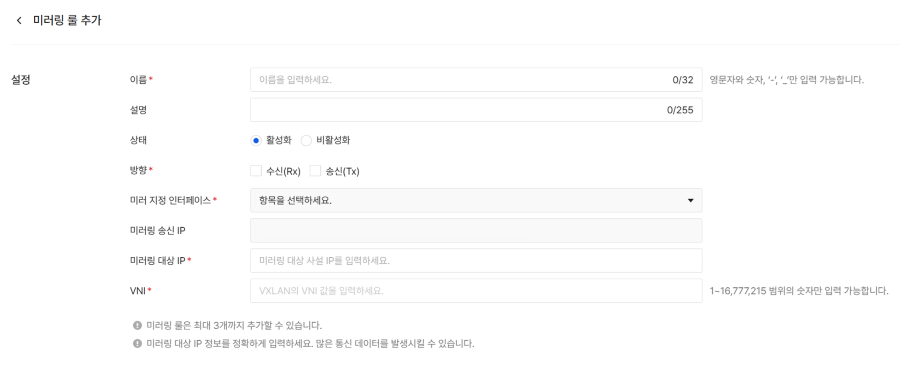

  • 추가를 클릭해 미러링 룰을 추가할 수 있습니다. Mirroring_Rule_Add_900.png
    • 상태: 미러링 룰의 활성화 여부를 설정합니다.
    • 방향: 미러 지정 인터페이스에서 미러링할 수신/송신 패킷을 설정합니다. 해당 설정을 통해 특정 방향의 패킷만 미러링할 수 있습니다.
      • 수신(Rx): 미러 지정 인터페이스에서 수신하는 패킷
      • 송신(Tx): 미러 지정 인터페이스에서 송신하는 패킷
    • 미러 지정 인터페이스: Network Firewall의 아래 인터페이스 중에서 선택합니다.
      • NetworkFirewall_INF_NAT: Network Firewall의 외부 제어용 상단 인터페이스
      • NetworkFirewall_INF_TRAFFIC: Network Firewall의 내부 제어용 하단 인터페이스
    • 미러링 송신 IP: 외부 전송 서브넷의 미러링 인터페이스가 기본으로 설정됩니다.
    • 미러링 대상 IP: 미러링 패킷을 수신할 대상의 사설 IP를 입력합니다.
    • VNI(virtual network identifier): VNI를 입력합니다.

[참고]

  • 미러링 대상 단말이 VXLAN 패킷을 수신할 수 있도록 정책(보안 그룹 및 방화벽 등)에서 미러링 송신 IP와 UDP 포트 4789번에 대한 접속 허용 설정이 필요합니다.
  • 미러링 룰은 최대 3개까지 생성할 수 있습니다.
  • 미러링 룰을 적용할 때 고객의 환경에 따라 많은 통신 데이터를 발생시킬 수 있으므로, 미러링 대상 IP 정보를 정확하게 입력해야 합니다.
  • Network Firewall은 VXLAN 터널을 통해 미러링 패킷을 송신하므로 VNI 설정이 필요합니다. VNI 값은 1\~16,777,215 사이의 숫자로 입력하고, 미러링 대상 장비와 동일하게 설정해야 합니다.
  • 필터 그룹을 선택합니다.
    • 이전에 추가한 필터 그룹이 없으면 필터 그룹 추가를 클릭하여 필터 그룹을 추가할 수 있습니다.

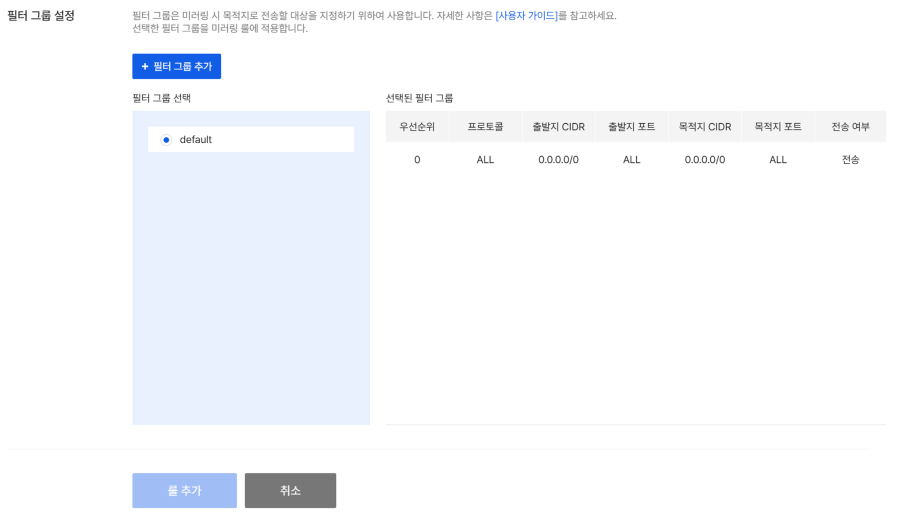

    • 자세한 사항은 필터 그룹 설명을 참고하세요. Mirroring_Rule_Filter_Group_900.png

[참고] 필터 그룹은 룰당 하나만 적용 가능합니다.


수정

  • 수정을 클릭해 미러링 룰을 수정할 수 있습니다.

[참고] 이름, 설명, 상태, 필터 그룹만 수정 가능합니다.


삭제

  • 삭제를 클릭해 미러링 룰을 삭제할 수 있습니다.


필터 그룹

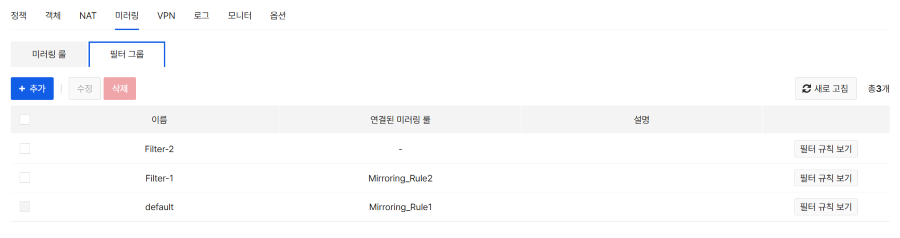

  • 필터 그룹을 통해 미러링 룰에 적용할 필터를 설정하면 사용자가 원하는 패킷만 선별하여 전송할 수 있습니다. Filter_Group_Contents_Explain_1_900.png
    • 이름: 설정한 이름을 표시합니다.
    • 연결된 미러링 룰: 해당 필터 그룹을 사용하는 미러링 룰을 표시합니다.
    • 설명: 설명을 표시합니다.
    • 필터 규칙 보기: 해당 필터 그룹에 설정된 규칙을 확인합니다.


추가

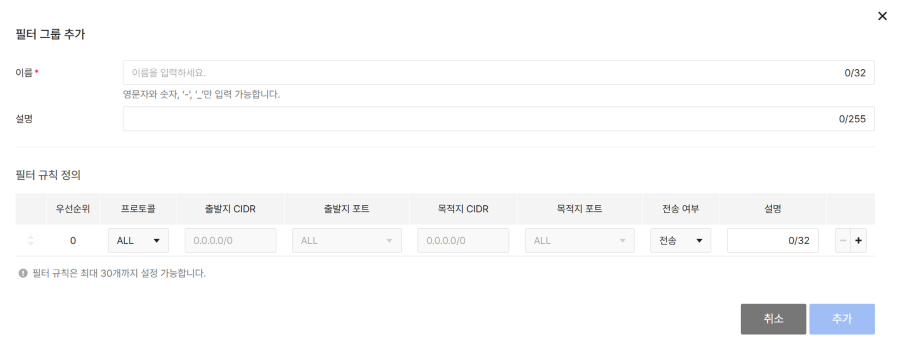

  • 추가를 클릭해 필터 그룹을 추가할 수 있습니다. Filter_Group_Add_900.png
    • 필터 규칙 정의
      • 우선순위: 작은 숫자일수록 우선순위가 높습니다. 높은 우선순위부터 규칙을 적용하여 미러링 패킷을 전송합니다.
      • 프로토콜: 프로토콜을 지정합니다.
        • ALL: 모든 프로토콜을 지정합니다. 선택 시 출발지/목적지 설정이 비활성화됩니다.
        • TCP: TCP를 지정합니다.
        • UDP: UDP를 지정합니다.
        • ICMP: ICMP를 지정합니다. 선택 시 출발지/목적지 포트 설정이 비활성화됩니다.
      • 출발지/목적지 CIDR: 출발지와 목적지 CIDR을 설정합니다.
      • 출발지/목적지 포트: ALL, 포트, 포트 범위를 선택하여 설정합니다.
        • ALL: 모든 포트를 지정합니다.
        • 포트: 1\~65535 범위의 포트 하나를 지정합니다.
        • 포트 범위: 1\~65535 범위 내에 포트 범위를 지정합니다.
      • 전송 여부: 해당 규칙에 부합하는 패킷의 전송 여부를 설정합니다.
        • 전송: 규칙에 맞는 패킷을 전송합니다.
        • 미전송: 규칙에 맞는 패킷을 전송하지 않습니다.

[참고]

  • 각 규칙의 [－], [＋] 버튼을 클릭해 삭제하거나 추가할 수 있습니다.

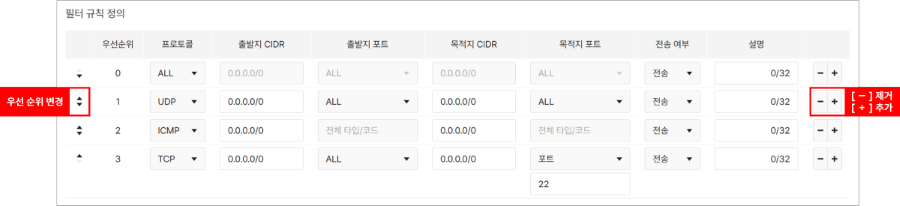

  • 각 규칙의 위, 아래 버튼을 클릭해 규칙의 우선순위를 변경할 수 있습니다. Filter_Rule_900.png
  • 필터 그룹은 default 필터 그룹을 포함하여 최대 10개까지 설정 가능합니다.
  • 필터 규칙은 최대 30개까지 설정 가능합니다.
  • 필터 규칙은 우선순위가 높은 순에서 낮은 순으로 적용합니다. 따라서 미전송 규칙에 이미 적용 받은 패킷은 다음 우선순위 규칙에 적용을 받지 않습니다.


수정

  • 수정을 클릭해 필터 그룹을 수정할 수 있습니다.


삭제

  • 삭제를 클릭해 필터 그룹을 삭제할 수 있습니다.

[참고] default 필터 그룹은 삭제할 수 없습니다.


VPN

VPN 탭에서는 사이트간 암호화된 터널을 통해 안전한 사설 통신을 지원합니다.

게이트웨이 생성

  • 게이트웨이 생성을 클릭해 피어 VPN 장비와 연결하기 위한 게이트웨이를 생성합니다.


[참고]

  • VPC와 서브넷은 수정할 수 없습니다.
  • 게이트웨이는 최대 10개까지 생성 가능합니다.

수정

  • 수정 버튼을 클릭해 게이트웨이를 수정합니다.

삭제

  • 삭제 버튼을 클릭해 게이트웨이를 삭제합니다.
    • 게이트웨이에 연결된 터널이 있을 경우 삭제가 되지 않습니다.

플로팅 IP 연결

  • 피어 장비와의 연결에 필요한 플로팅 IP를 설정합니다.
    • 플로팅 IP는 Network > Floating IP 에 생성된 목록 중 미사용중인 항목이 노출됩니다.


터널 생성

  • 피어 장비와 연결할 터널을 생성합니다.


  • 터널 설정
    • 게이트웨이: 게이트웨이 탭에서 생성된 게이트웨이가 노출되며, 터널과 연결할 게이트웨이를 선택합니다.
      • 생성된 게이트웨이가 없을 경우 노출되지 않습니다.
    • 피어 IP 주소: 연결할 피어 VPN 장비 IP 주소를 입력합니다.
    • IKE 버전: 피어 VPN 장비와 동일한 버전으로 설정합니다.
      • IKE 버전 1은 Main Mode만 지원됩니다.
    • Pre-Shared Key: 피어 VPN 장비와 동일한 키값을 입력합니다.
    • DPD(dead peer detection): 10초 단위로 총 5회의 재전송을 시도하며, 비활성화 선택 시 피어 VPN 장비의 DPD 요청에 대한 응답만 지원합니다.
    • NAT-Traversal: 터널 생성 시 발생되는 패킷의 삭제를 방지하기 위한 기능으로 일반적으로 피어 VPN 장비가 공인 IP일 경우 사용으로 설정합니다.
  • Phase 1/2 설정
    • IPSec VPN 터널을 생성하기 위해 필요한 설정 정보를 입력합니다.

[설정 시 참고 사항]

  • 모든 설정은 피어 VPN 장비와 동일하게 설정합니다.
  • 로컬 ID는 피어 VPN 장비의 설정 방식에 따라 선택적으로 설정합니다.
  • Phase 2 추가는 최대 3개까지 가능합니다.
  • Phase 2의 프라이빗 IP는 /24비트 이하로 설정하세요. /24비트 이상의 값을 설정해야 할 경우 서브넷 범위를 사전에 확인하여 서브넷의 시작 IP로 입력하세요.
  • [예시]
    • 192.168.100.0/20 (X) → 192.168.96.0/20 (O)
    • 172.16.30.0/21 (X) → 172.16.24.0/21 (O)
    • 10.0.50.0/22 (X) → 10.0.48.0/22 (O)
  • 로컬 프라이빗 IP와 피어 프라이빗 IP는 서로 중복되지 않아야 합니다. 이 범위는 VPC 피어링을 포함한 Network Firewall과 연결되는 모든 사설 대역이 포함됩니다.
  • 아래의 CIDR은 로컬 프라이빗 IP와 피어 프라이빗 IP에 추가할 수 없으며, 추가할 경우 Network Firewall을 경유하는 통신에 문제가 있을 수 있습니다.
  • 10.0.0.0/8
  • 172.16.0.0/12
  • 192.168.0.0/16

터널 연결

  • 터널은 연결 대기 상태로 생성되며, 연결을 클릭하여 생성된 터널과 피어 VPN 장비를 연결합니다.

[참고]

  • 상태 열에서 색상별로 터널의 상태를 확인할 수 있습니다.
  • 녹색: 피어 VPN 장비와 정상적으로 연결 중인 상태
  • 빨간색: 설정값 또는 통신 상태 등의 문제로 피어 VPN 장비 간 연결이 실패된 상태
  • 회색: 연결 대기 상태(새로 생성된 터널)
  • 주황색: 중지 버튼을 클릭해 피어 VPN 장비간 연결이 중지된 상태
  • 터널 생성이 완료된 이후 피어 장비의 종류와 설정에 따라 연결을 클릭하지 않아도 연결될 수 있습니다.

터널 수정

  • 수정 버튼을 클릭해 터널을 수정합니다.
    • 설정값 중 게이트웨이를 제외한 모든 값은 수정이 가능하며, 수정할 경우 피어 VPN 장비도 동일한 값으로 수정해야 합니다.

터널 중지

  • 중지 버튼을 클릭해 터널을 중지합니다.
    • 중지할 경우 피어 VPN 장비를 통한 사설 통신이 중단됩니다.

터널 삭제

  • 삭제 버튼을 클릭해 터널을 삭제합니다.

이벤트

  • 피어 VPN 장비와의 터널 연결 시 발생하는 이벤트 로그를 검색할 수 있습니다.

[참고]

  • 이벤트에서는 터널에 대한 이벤트 로그만 검색할 수 있습니다.
  • VPN 터널을 통한 통신 로그 또는 터널 생성과 삭제 등의 감사 로그는 로그 탭에서 확인하세요.

로그

로그 탭에서는 Network Firewall에서 생성된 로그를 검색할 수 있습니다.

검색

  • 트래픽: Network Firewall을 경유할 때 허용 또는 차단 정책에 의해 생성된 트래픽 로그를 검색

    • 조회는 1개월 단위로 최대 3개월까지의 과거 데이터만 검색 가능합니다.
      • 최대 저장 로그 개수는 800만 개이며, 트래픽의 양에 따라 저장되는 로그의 양이 달라지므로 과거의 데이터가 조회되지 않을 수 있습니다.
    • 별도의 데이터 저장이 필요한 경우 옵션 탭의 로그 원격 전송 설정을 참고하세요.

  • Audit: 정책 생성 및 삭제 등 Network Firewall의 변경 사항에 대한 로그를 검색

    • 조회는 최대 1개월 단위로 검색 가능하며, 조직 서비스인 CloudTrail에서도 검색할 수 있습니다.

엑셀 내려받기

  • 엑셀 내려받기를 클릭해 트래픽과 Audit 로그의 검색 결과를 다운로드할 수 있습니다..
    • 트래픽 로그의 최대 다운로드 개수는 30만 건입니다.

모니터

모니터 탭에서는 Network Firewall의 상태를 실시간으로 확인할 수 있습니다. 검색은 최대 24시간(1일) 내에서만 가능합니다.

검색

  • 세션: 현재 Network Firewall을 통해 사용하는 세션의 수량
  • 네트워크 사용량: 현재 Network Firewall을 경유하는 인바운드/아웃바운드 트래픽

옵션

옵션 탭에서는 Network Firewall 운영에 필요한 옵션을 설정할 수 있습니다.

로그 설정

  • 기본 차단 정책 로그 설정: Network Firewall 생성 후 필수로 생성되는 기본 차단 정책 로그의 저장 여부를 선택합니다.
    • 사용 선택 시 기본 차단 정책으로 생성된 로그는 트래픽 로그에서 검색 가능합니다.
  • 로그 원격 전송 설정: 원격지로 트래픽 로그를 저장할 수 있는 옵션을 선택합니다.
    • Syslog: 최대 2개의 원격지 주소로 로그를 전송
      • 2개의 원격지는 개별적으로 설정 가능(IP 주소, 프로토콜, 포트 번호)
    • Object Storage: NHN Cloud에서 제공하는 Object Storage 서비스로 로그를 전송
      • 액세스 키 / 비밀 키: Object Storage 서비스에서 S3 API 자격 증명 등록 시 확인 가능한 액세스 키 정보를 입력
      • 버킷 이름: Object Storage 서비스에서 생성한 컨테이너의 이름을 입력
      • 엔드포인트: 리전별 엔드포인트를 확인한 뒤 위치에 맞게 엔드포인트를 입력
      • 리전: 리전별 이름을 확인한 뒤 리전 위치에 맞게 이름을 입력
    • Log & Crash Search: NHN Cloud에서 제공하는 Log & Crash Search 서비스로 로그를 전송
      • AppKey: Log & Crash Search 서비스를 활성화 후 생성된 AppKey를 입력

[참고] * Object Storage 설정 시 사용자 가이드를 참고하여 입력하세요. * Log & Crash Search 서비스를 사용 시 로그 알람 설정 기능을 활용하여 이상 행위를 탐지할 수 있습니다. 예를 들어, Network Firewall에 특정 목적지로 향하는 SSH 통신에 대한 ACL 차단 정책을 추가한 뒤 해당 정책에서 발생되는 로그에 대한 알람 조건을 설정합니다. (예: 1분 동안 SSH 접속 시도 로그가 20회 이상 발생) 사용자가 설정한 조건을 만족 시 알람을 수신할 수 있습니다.


일반 설정

  • MTU(maximum transmission unit) 크기 설정: Network Firewall에 연결된 이더넷의 MTU 크기를 설정합니다.
    • 트래픽: NHN Cloud 내부 통신에 사용하는 이더넷(피어링 통신 포함)
    • NAT: 외부 통신에 사용하는 이더넷

[참고] 트래픽, NAT 이더넷의 기본 MTU 크기는 1450Byte입니다.


  • 미러링 설정: Network Firewall에서 제공하는 기능 중 미러링의 사용 여부를 선택할 수 있습니다.
    • 사용 선택 시 필요한 서브넷은 Network Firewall 생성에 사용했던 서브넷을 사용합니다.

[참고] * ACL 설정에 필요한 미러링 인터페이스의 IP 정보는 Network - Network Interface에서 확인 가능합니다. * 인터페이스 이름: NetworkFirewall_INF_MIRRORING_S_NAT_VIP


  • Network Firewall 구성: 단일 또는 이중화로 Network Firewall의 구성 방식을 설정할 수 있습니다.

[참고]

  • 구성 방식 변경 시 몇 분 정도의 시간이 소요되며, 구성 변경이 완료되기 전까지 서비스에 영향이 있을 수 있습니다.
  • 정책, NAT 등 Network Firewall 변경 작업은 구성 방식 변경이 완료된 뒤 진행할 것을 권장합니다.


  • Network Firewall 삭제: 운영 중인 Network Firewall을 삭제할 수 있습니다.
    • Network Firewall은 한국(판교) 리전과 한국(평촌) 리전에서 각각 삭제할 수 있습니다.

[삭제 시 주의 사항] 운영 중인 Network Firewall을 삭제할 경우 Network Firewall과 연결된 다른 서비스를 고려하여 진행하세요.


서비스 비활성화

프로젝트 관리 > 이용 중인 서비스에서 Network Firewall 서비스를 비활성화할 수 있습니다.

[참고]

  • Network Firewall 서비스 비활성화는 한국(판교) 리전과 한국(평촌) 리전에 모두 적용됩니다. 예를 들어 Network Firewall 서비스를 동일한 프로젝트의 한국(판교) 리전과 한국(평촌) 리전에 모두 활성화한 경우 두 리전 중 하나의 Network Firewall 서비스만 비활성화할 수 없습니다.
  • 비활성화하려면 한국(판교) 리전과 한국(평촌) 리전에서 각각 Network Firewall을 삭제한 뒤 진행하세요.
목차
TOP
