Data & Analytics > DataFlow > 콘솔 사용 가이드

DataFlow는 다음과 같은 순서로 사용할 수 있습니다.

• 서비스 활성화
  1. 프로젝트 관리를 참고하여 프로젝트를 생성합니다.
  2. 원하는 프로젝트를 선택합니다.
  3. 프로젝트 서비스 활성화 가이드를 참고하여 DataFlow를 활성화합니다.
• 플로우 실행
  1. 이름과 설명을 입력하여 플로우를 생성합니다.
  2. 필요한 노드를 추가하고, 설정값을 입력하여 각 노드의 동작 방식을 정의합니다.
  3. 노드 연결을 통해 노드들의 동작 순서를 결정하여 플로우를 완성합니다.
  4. 플로우를 실행합니다.
  5. 로그 정보를 확인하여 플로우가 정상적으로 실행되었는지 확인합니다.

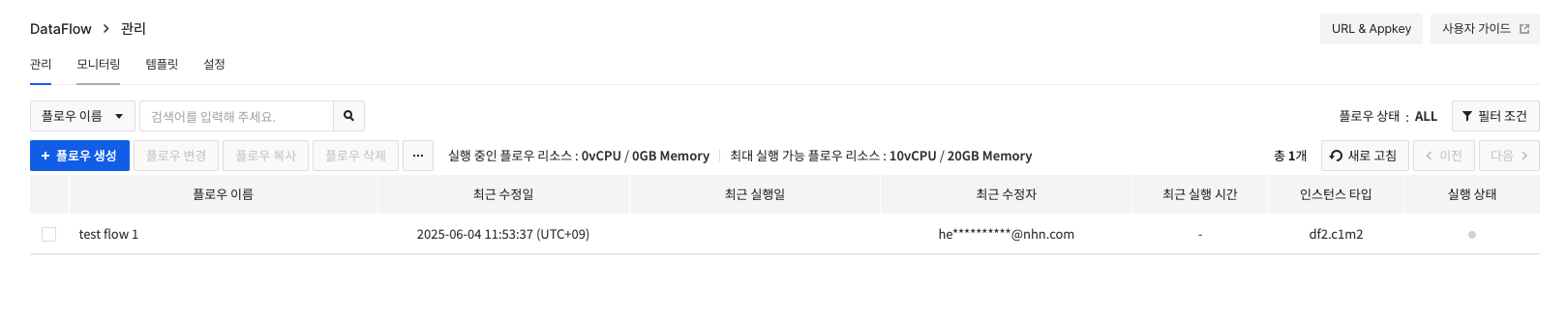

관리

플로우 메타데이터 정보를 조회하고 관리하는 페이지입니다. Data & Analytics > DataFlow > 관리를 클릭합니다.

검색

주어진 기준으로 플로우를 검색합니다.

• 플로우 이름을 기준으로 검색하면 이름에 검색어가 포함된 플로우를 검색합니다.

필터

주어진 조건으로 플로우를 검색합니다.

• 플로우 상태값에 따른 필터링 옵션을 제공합니다.

플로우 목록

조회 결과 플로우를 테이블 형태로 표시합니다.

• 간단한 플로우 메타데이터와 현재 플로우 실행 상태를 표시합니다.
• 최근 수정일을 기준으로 정렬합니다.
• 플로우를 선택하여 플로우 변경, 플로우 상세보기, 플로우 시작 등의 관리 기능을 사용할 수 있습니다.
• 필터 조건 기능을 통해 특정 상태의 플로우만 조회할 수 있습니다.
• 한번 조회된 플로우는 새로 고침을 눌러야 조회 결과를 갱신합니다.
• 한 페이지당 12개의 플로우를 조회하며, 이전 및 다음을 클릭해 페이지를 이동할 수 있습니다.

플로우 상태 정보

플로우 실행 상태	설명
START_FAILED	플로우 실행 요청에 실패했습니다.
STARTING	플로우 실행을 위한 리소스를 확보하는 중입니다.
QUOTA_EXCEEDED	플로우 실행을 위한 리소스가 부족해 실행에 실패했습니다.
PREPARING	플로우 실행 준비가 완료되었습니다.
RUNNING	플로우가 실행 중입니다.
ERROR	플로우 실행 과정에서 통신 장애나 인증 불가 등으로 인해 오류가 발생했습니다. 지속적으로 ERROR가 발생할 경우 고객 센터로 문의하세요.
UNKNOWN	플로우 실행 과정에서 알 수 없는 원인으로 인해 오류가 발생했습니다. 지속적으로 UNKNOWN이 발생할 경우 고객 센터로 문의하세요.
STOP_FAILED	플로우 종료 요청에 실패했습니다.
STOPPED	플로우가 종료되었습니다.

플로우 상태 변경 알림 메일

• 알림 대상 플로우 상태로 변경되었을 때 알림 메일을 수신할 수 있습니다.
• 알림 대상 플로우 상태
  • RUNNING
  • ERROR
  • STOPPED
• 기본 수신 대상
  • 사용 중인 DataFlow 서비스가 활성화된 프로젝트의 DataFlow ADMIN 역할을 가진 멤버

플로우 생성

플로우를 정의할 메타데이터를 생성합니다.

• 플로우 식별을 위해 이름과 설명을 추가하여 플로우 메타데이터를 생성합니다.
• 플로우 이름은 다른 플로우와 중복이 가능합니다.
• 플로우 템플릿을 지정하여 사용자가 원하는 기능의 플로우를 손쉽게 불러올 수 있습니다.
• 플로우를 실행하기 위한 인스턴스 타입을 설정할 수 있습니다.

플로우 변경

플로우의 메타데이터를 수정합니다.

• 기존의 플로우 이름과 설명을 수정하여 플로우 메타데이터에 반영합니다.
• 플로우 템플릿은 지정할 수 없습니다.
• 플로우 실행 중에도 플로우 변경이 가능합니다.
• 플로우를 실행하기 위한 인스턴스 타입을 변경할 수 있습니다.
• 단, 변경된 인스턴스 타입은 다음 플로우 실행부터 적용됩니다.

플로우 복사

기존의 플로우 정의를 가지고 새로운 메타데이터를 생성합니다.

• 기존 플로우의 이름에 _copy 문구가 추가된 새로운 메타데이터를 생성합니다.
• 기존 플로우가 가진 플로우 로직을 그대로 복사해 옵니다.
• 실행 중인 플로우도 복사가 가능합니다.
• 실행 중인 플로우는 정지 상태로 복사합니다.
• 플로우의 현재 저장 상태가 임시 저장이라면 기존 플로우의 마지막 저장 버전은 복사하지 않습니다.
• 스케줄러가 등록된 플로우를 복사하더라도 복사한 플로우는 스케줄러가 등록되지 않습니다.
• 복사한 플로우는 기존 플로우와 완전히 별개의 플로우입니다.

플로우 삭제

플로우 메타데이터를 삭제합니다.

• 플로우 메타데이터를 완전히 삭제합니다.
• 삭제한 플로우는 복구할 수 없습니다.
• 실행 중인 플로우는 삭제할 수 없습니다.

더 보기 - 플로우 시작

정지 상태의 플로우를 시작합니다.

• 각 플로우는 동시에 하나만 실행할 수 있습니다.
• 임시 저장한 플로우는 마지막으로 저장한 버전으로 시작합니다.
• 한번도 저장하지 않고 임시 저장만 한 플로우는 시작할 수 없습니다.
• 플로우는 반드시 1회 이상 저장해야 시작할 수 있습니다.
• 플로우가 스케줄러에 의해 실행 중이더라도 사용자에 의해 시작한 플로우와 동일하게 플로우를 시작할 수 없습니다.

더 보기 - 플로우 종료

• 실행 준비 중이거나 실행 중, 드레이닝 중인 플로우를 종료할 수 있습니다.
• 잔여 이벤트는 처리하지 않고 종료합니다.

더 보기 - 플로우 드레이닝 후 종료

• 실행 중인 플로우를 드레이닝 후 종료할 수 있습니다.
• 드레이닝은 플로우의 잔여 이벤트를 처리하는 것을 의미합니다.
• 타임아웃 시간을 초과할 경우 드레이닝이 끝나지 않아도 종료합니다.
• 타임아웃 시간이 남아 있는 상태에서 드레이닝이 끝날 경우 바로 종료합니다.
• 드레이닝 중인 플로우는 플로우 종료를 통해서 바로 종료할 수 있습니다.

플로우 상세 보기

선택한 플로우의 상세 정보를 확인하는 세부 페이지입니다. Data & Analytics > DataFlow > 관리 > 플로우 목록 중 하나를 클릭합니다. 플로우 목록 영역과 플로우 상세보기 영역 경계를 움직여 화면 비율을 조정할 수 있습니다. 또한 플로우 상세 보기 영역의 오른쪽 상단에 위치한 영역 크기 조절 아이콘을 클릭해 지정된 화면 비율로 조정할 수 있습니다.

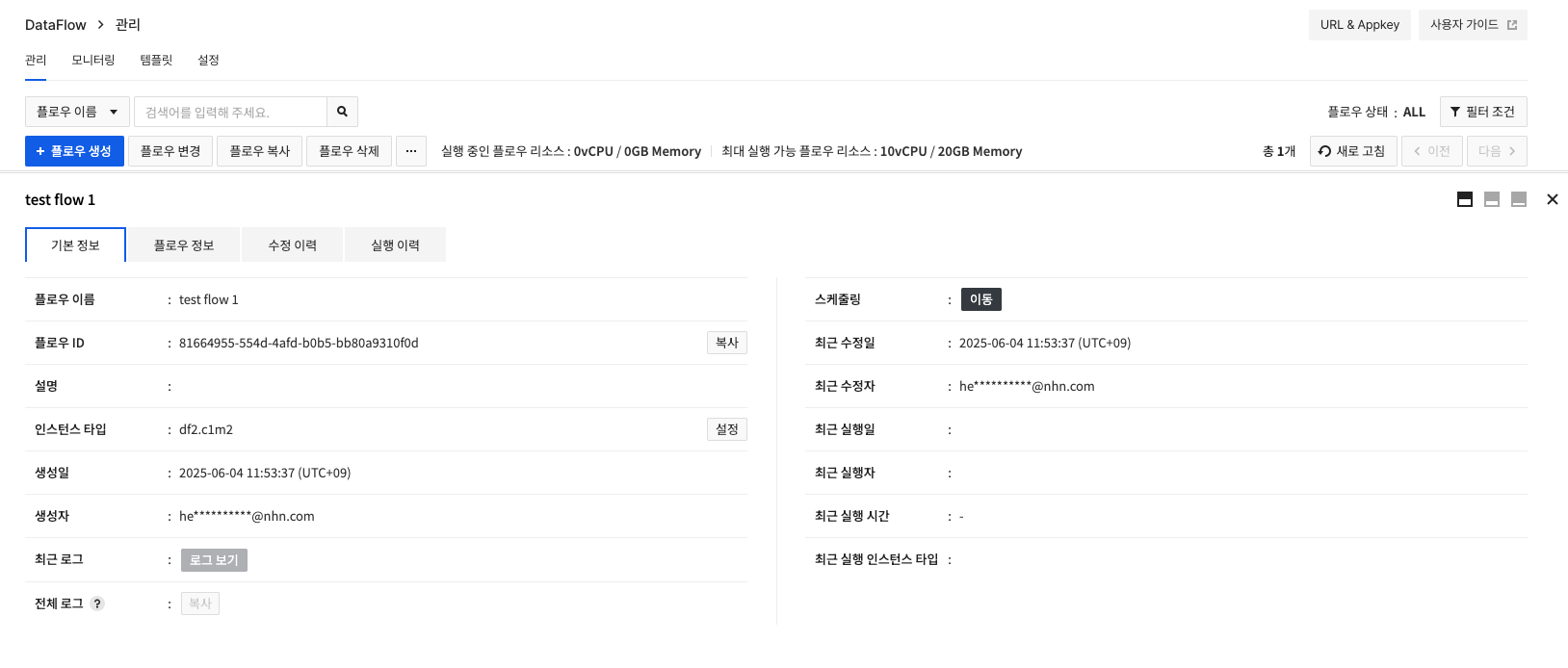

기본 정보

상세한 플로우 메타데이터를 표시합니다.

• 플로우 생성 시 입력한 이름과 설명 정보를 표시합니다.
• 플로우 생성 날짜와 생성자 이름을 비롯한 최근 수정일/수정자, 최근 실행일/실행자 정보를 표시합니다.
• 가장 최근에 실행한 시점의 총 실행 시간을 표시합니다.
• 가장 최근에 실행한 시점의 인스턴스 타입을 표시합니다.

기본 정보 - 최근 로그

• 최근 로그에서 현재 실행 중인 플로우의 로그 정보를 직접 확인할 수 있습니다.
• 최근 15분의 로그를 확인할 수 있습니다.

기본 정보 - 전체 로그

* Log & Crash Search를 연동한 경우 Log & Crash Search에서 플로우 로그를 조회하기 위한 Lucene Query를 복사할 수 있습니다.

기본 정보 - 스케줄링

• 스케줄링 기능을 통해 플로우 실행을 예약할 수 있습니다.
• 스케줄러에 등록된 시작 시기가 도래했을 때 만약 플로우가 실행 중이라면 스케줄러에 의한 실행은 실패합니다.
• [알림] 현재는 예약 실행 기능만 지원합니다. 추후 기능을 추가 지원할 예정입니다.

기본 정보 - 인스턴스 타입

• 플로우를 실행하기 위한 인스턴스 타입을 확인하고 변경할 수 있습니다.
  • 단, 변경된 인스턴스 타입은 다음 플로우 실행부터 반영됩니다.

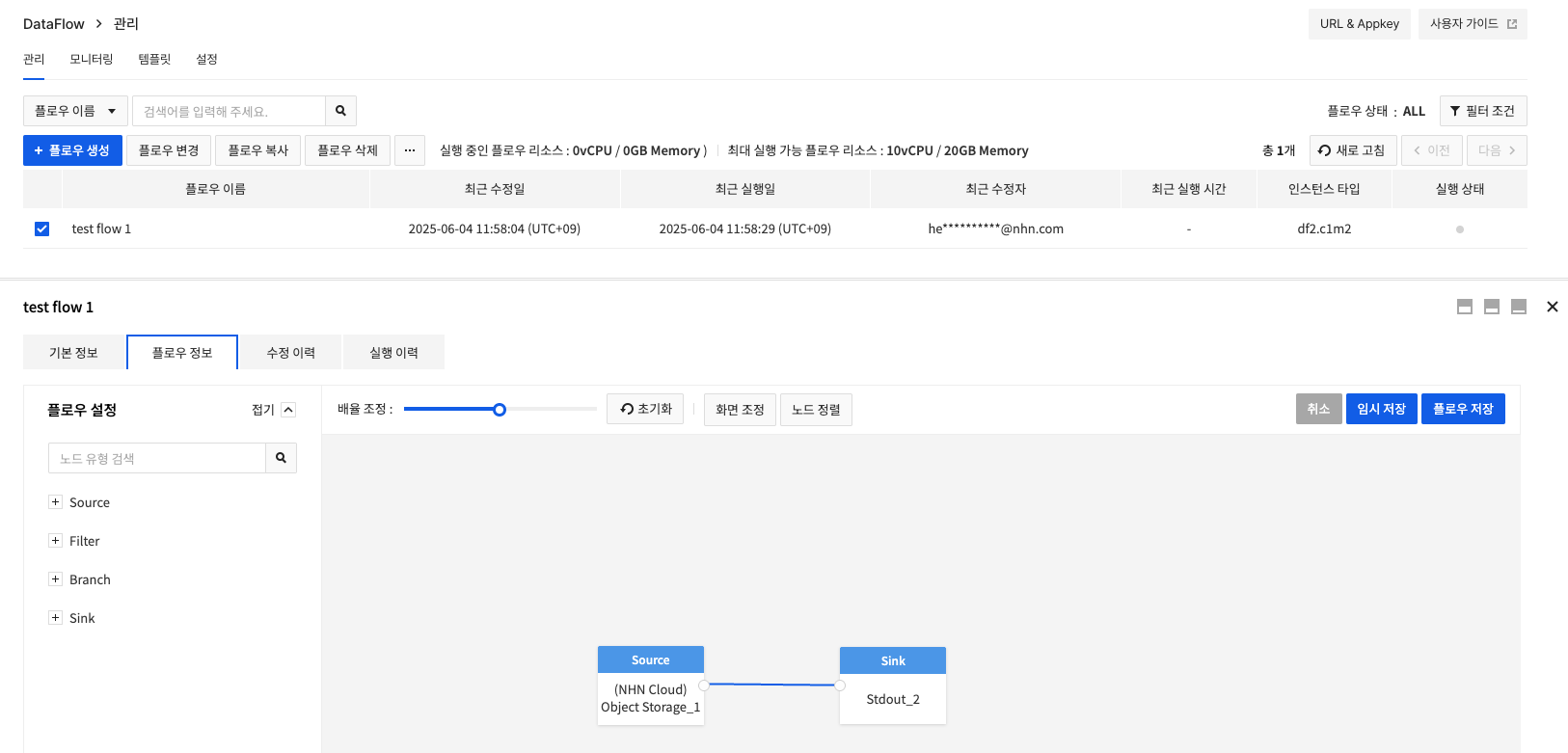

플로우 정보

플로우 로직을 정의합니다.

• 플로우 설정으로부터 노드 유형이나 템플릿으로부터 플로우 구성 요소를 불러와 플로우를 정의합니다.
  • 접기 및 펼치기 아이콘을 클릭해 플로우 화면을 확장하거나 축소할 수 있습니다.
• 플로우 화면을 조작하여 플로우를 정의하고 그래프의 구성을 변경합니다.
  • 각 노드에 적절한 설정값을 입력하여 노드의 동작을 정의합니다.
    • 노드 상세 가이드 링크
  • 노드 간에 연결선을 연결하여 메시지의 흐름을 정의합니다.
    • 각 플로우는 반드시 하나의 Directed Acyclic Graph(DAG)만 정의할 수 있습니다.
    • 노드의 유형별 카테고리에 맞는 연결이 빠짐없이 정의되어야 저장 가능합니다.
    • 한 노드는 여러 연결을 가질 수 있습니다.
      • 입력 연결이 여러 개인 경우에는 각 연결의 메시지가 단일 흐름으로 처리됩니다.
      • 출력 연결이 여러 개인 경우에는 노드가 출력하는 메시지를 모든 연결에 복제하여 흐름을 생성합니다.
• 배율 조정과 초기화, 화면 조정, 노드 정렬을 통해 플로우가 화면에 잘 보이도록 조정할 수 있습니다.
  • 배율 조정
    • 플로우 그래프가 표시되는 화면의 배율을 조정합니다.
    • 0.5배~2배까지의 배율을 지원합니다.
  • 초기화
    • 배율 조정을 통해 조정한 배율을 1배로 조정합니다.
  • 화면 조정
    • 플로우가 한 화면에 보이도록 배율 및 화면 중심을 조정합니다.
  • 노드 정렬
    • 플로우의 배열을 단계가 잘 드러나도록 정렬합니다.
    • 플로우가 한 화면에 보이도록 배율 및 화면 중심을 조정합니다.
• 편집한 플로우 정의를 취소/저장/임시 저장할 수 있습니다.
  • 취소
    • 편집한 플로우 정의를 마지막으로 저장/임시 저장 당시의 상태로 되돌립니다.
  • 임시 저장
    • 플로우를 미완성 형태로 저장하는 기능을 제공합니다.
    • 임시 저장한 플로우는 시작할 수 없습니다.
    • 플로우를 임시 저장하더라도 마지막 저장 시점으로 되돌릴 수 없습니다.
    • 임시 저장 시 커밋명을 입력하여 어떤 변경이 있었는지 기록할 수 있습니다.
  • 저장
    • 플로우의 완성도를 정적으로 평가하고 저장합니다.
    • 플로우 완성도 평가를 통과하지 못할 경우 저장 요청에 실패하며, 실패 이유를 표시합니다.
    • 저장한 플로우는 시작 요청이 가능합니다.
    • 저장 시 커밋명을 입력하여 어떤 변경이 있었는지 기록할 수 있습니다.

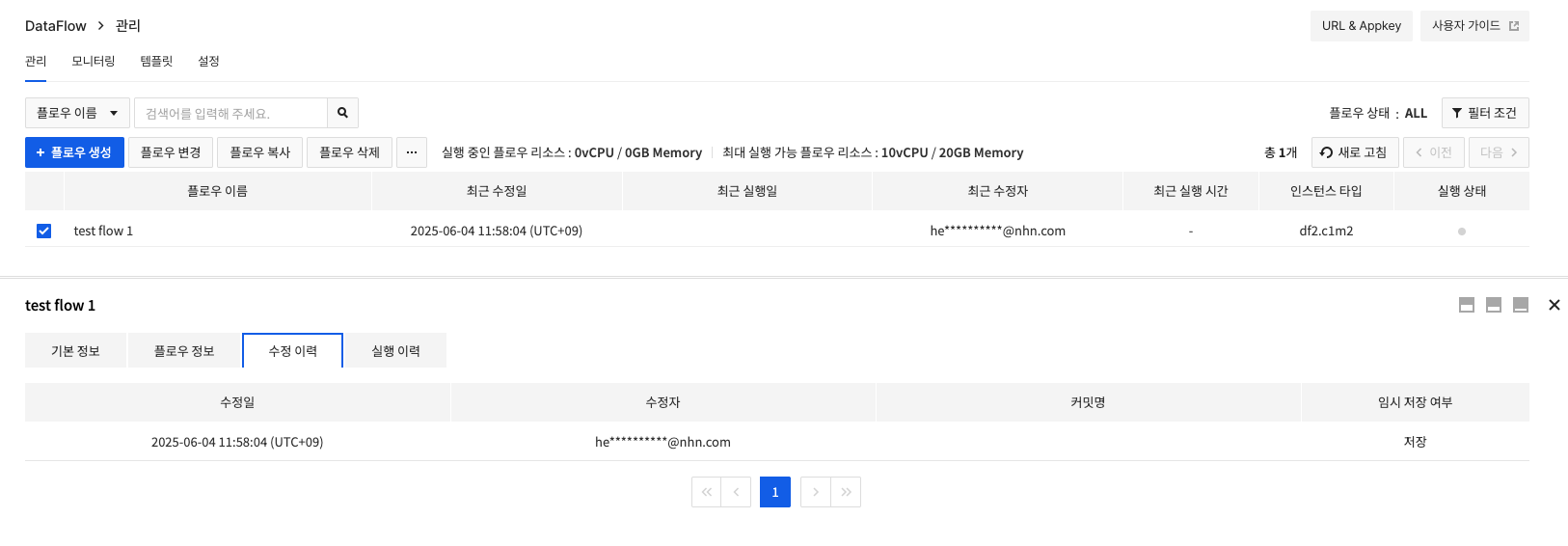

수정 이력

플로우를 수정한 이력을 표시합니다.

• 수정한 날짜와 사용자 정보를 표시합니다.
• 저장/임시 저장 시 입력한 커밋명을 표시합니다.
• 당시 저장된 방식이 저장/임시 저장 중 어떤 방식이었는지 표시합니다.

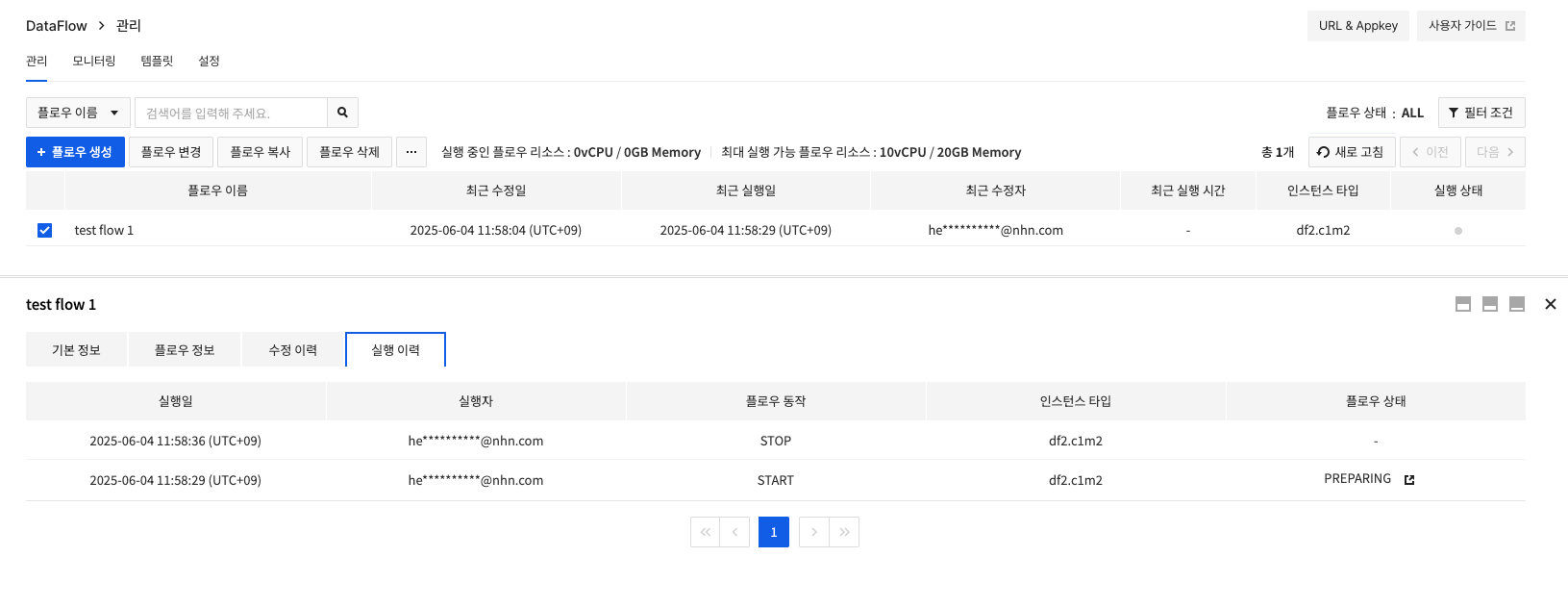

실행 이력

플로우 시작/종료 요청한 이력을 표시합니다.

• 실행한 날짜와 사용자 정보를 표시합니다.
• 요청한 동작을 표시합니다.
• 요청한 동작으로 인해 플로우가 어떤 상태인지 표시합니다.
• 실행 당시의 인스턴스 타입을 표시합니다.
• 실행 중인 플로우일 경우 새 창에서 플로우 상세 상태를 확인할 수 있습니다.

모니터링

실행 중인 플로우나 노드의 모니터링 정보를 표시합니다. Data & Analytics > DataFlow > 모니터링을 클릭합니다. 플로우 화면 영역과 모니터링 영역 경계를 움직여 화면 비율을 조정할 수 있습니다. 또한 모니터링 영역의 오른쪽 상단에 위치한 영역 크기 조절 아이콘을 클릭해 지정된 화면 비율로 조정할 수 있습니다.

플로우 목록

모니터링 가능한 플로우 목록을 표시합니다.

• 상세한 모니터링 정보를 확인하기 위해 플로우를 선택할 수 있습니다.
• 플로우의 목록 트리를 확장하여 플로우에 포함된 각 노드를 선택하여 상세한 모니터링 정보를 확인할 수 있습니다.
• 목록 접기를 통해 모니터링 상세 페이지 영역을 확장할 수 있습니다.
• 삭제된 플로우도 보기 버튼을 통해 삭제된 플로우의 모니터링 정보도 확인할 수 있습니다.

플로우 화면 영역

플로우의 모양을 표시하는 영역입니다.

• 현재 실행 중인 플로우의 전체적인 그래프를 표시합니다.
• 노드를 선택하여 노드에 특화된 모니터링 정보를 확인할 수 있습니다.
• 전체적인 그래프가 원하는 위치로 오도록 플로우 화면을 조정할 수 있습니다.

모니터링 영역

모니터링 차트를 표시하는 영역입니다.

• 선택된 플로우나 노드의 모니터링 정보를 차트로 확인할 수 있습니다.
• 배율 조정과 초기화를 통해 플로우가 화면에 잘 보이도록 조정할 수 있습니다.
  • 배율 조정
    • 플로우 그래프가 표시되는 화면의 배율을 조정합니다.
    • 0.5배~2배까지의 배율을 지원합니다.
  • 초기화
    • 배율 조정을 통해 조정한 배율을 1배로 조정합니다.
• 차트 기간 선택
  • 기간 일괄 조정
    • 토글 버튼을 클릭해 차트 확대 동작을 모든 차트에 동기화할 수 있습니다.
  • 현재 시간
    • 차트 기간을 현재 시간으로 설정합니다.
  • 기간 선택
    • 모니터링 정보를 확인할 기간을 선택합니다.
    • 새로 고침 설정을 통해 모니터링 정보의 새로 고침 주기를 선택합니다.
    • 취소를 클릭해 변경할 기간을 적용하지 않을 수 있습니다.
  • 차트
    • 차트의 범위를 지정하여 차트를 확대/축소할 수 있습니다.

템플릿

템플릿 메타데이터 정보를 조회하고 생성 및 수정하는 페이지입니다. Data & Analytics > DataFlow > 템플릿을 클릭합니다.

검색

주어진 기준으로 템플릿을 검색합니다.

• 템플릿 이름을 기준으로 검색하면 이름에 검색어가 포함된 템플릿을 검색합니다.

템플릿 조회

조회 결과 템플릿을 테이블 형태로 표시합니다.

• 간단한 템플릿 메타데이터를 표시합니다.
• 최근 수정일을 기준으로 정렬합니다.
• 템플릿을 선택하여 템플릿 변경, 템플릿 상세보기 등의 기능을 사용할 수 있습니다.
• 한번 조회된 템플릿은 새로 고침을 눌러야 조회 결과를 갱신합니다.
• 한 페이지당 12개의 템플릿을 조회하고 이전 또는 다음을 클릭해 페이지를 이동할 수 있습니다.

템플릿 생성

템플릿을 정의할 메타데이터를 생성합니다.

• 템플릿 식별을 위해 이름과 설명을 추가하여 템플릿 메타데이터를 생성합니다.
• 템플릿 이름은 다른 템플릿 이름과 중복이 가능합니다.
• 플로우 템플릿은 지정할 수 없습니다.
• 생성된 템플릿은 플로우 혹은 템플릿 로직 정의 시 노드 유형 목록에서 확인할 수 있습니다.

템플릿 변경

템플릿의 메타데이터를 수정합니다.

• 기존의 템플릿 이름과 설명을 수정하여 템플릿 메타데이터에 반영합니다.
• 플로우 템플릿은 지정할 수 없습니다.

템플릿 복사

기존의 템플릿 정의를 가지고 새로운 메타데이터를 생성합니다.

• 기존 템플릿 이름에 _copy 문구가 추가된 새로운 메타데이터를 생성합니다.
• 기존 템플릿이 가진 플로우 로직을 그대로 복사해 옵니다.
• 복사한 템플릿은 기존 템플릿과 완전히 별개의 템플릿입니다.

템플릿 삭제

템플릿 메타데이터를 삭제합니다.

• 템플릿 메타데이터를 완전히 삭제합니다.
• 삭제한 템플릿은 다시 복구할 수 없습니다.

템플릿 상세 보기

선택한 플로우의 상세 정보를 확인하는 세부 페이지입니다. Data & Analytics > DataFlow > 템플릿 > 템플릿 목록 중 하나를 클릭합니다. 템플릿 목록 영역과 템플릿 상세 보기 영역 경계를 움직여 화면 비율을 조정할 수 있습니다. 또한 템플릿 상세 보기 영역의 오른쪽 상단에 위치한 영역 크기 조절 아이콘을 클릭해 지정된 화면 비율로 조정할 수 있습니다.

템플릿 정보

템플릿 로직을 정의합니다.

• 템플릿 설정으로부터 노드 유형이나 템플릿으로부터 플로우 구성 요소를 불러와 템플릿을 정의합니다.
  • 접기 및 펼치기를 클릭해 템플릿 화면을 확장하거나 축소할 수 있습니다.
• 템플릿 화면을 조작하여 템플릿을 정의하고 그래프의 구성을 변경합니다.
  • 템플릿은 플로우와 달리 미완성 플로우를 자유롭게 저장할 수 있습니다.
• 배율 조정과 초기화, 화면 조정, 노드 정렬을 통해 플로우가 화면에 잘 보이도록 조정할 수 있습니다.
  • 배율 조정
    • 플로우 그래프가 표시되는 화면의 배율을 조정합니다.
    • 0.5배~2배까지의 배율을 지원합니다.
  • 초기화
    • 배율 조정을 통해 조정한 배율을 1배로 조정합니다.
  • 화면 조정
    • 플로우가 한 화면에 보이도록 배율 및 화면 중심을 조정합니다.
  • 노드 정렬
    • 플로우의 배열을 단계가 잘 드러나도록 정렬합니다.
    • 플로우가 한 화면에 보이도록 배율 및 화면 중심을 조정합니다.
• 편집한 플로우 정의를 취소/저장할 수 있습니다.
  • 취소
    • 편집한 템플릿 정의를 마지막으로 저장/임시 저장 당시의 상태로 되돌립니다.
  • 저장
    • 플로우를 미완성 형태로 저장할 수 있습니다.
    • 저장한 템플릿은 노드 유형의 템플릿 카테고리에서 불러올 수 있습니다.

설정

서비스에 필요한 설정을 관리하기 위한 페이지입니다. Data & Analytics > DataFlow > 설정을 클릭합니다.

Log & Crash Search 설정

사용자의 플로우 로그를 사용자가 설정한 Log & Crash Search로 연동하는 기능입니다. Log & Crash Search 서비스에 로그를 저장하려면 Log & Crash Search 서비스를 활성화해야 하며 별도 이용 요금이 부과됩니다.

① Log & Crash Search 저장 설정을 클릭합니다. ② 로그를 저장할 Log & Crash Search Appkey키와 저장할 로그 레벨을 입력합니다. ③ 저장을 눌러 설정을 마칩니다. ④ Log & Crash Search 연동 기능을 사용하기 원치 않을 경우, 삭제를 눌러 저장 정보를 삭제합니다.

• 로그 필드

이름	설명
logLevel	로그 레벨(INFO, WARN, ERROR, FATAL)
logSource	Flow
host	DataFlow
appkey	DataFlow 서비스 앱키
flowId	플로우 id
flowInstanceId	플로우 인스턴스 id

유효성 검사 설정

플로우와 노드의 유효성 검사 사용 여부를 설정할 수 있습니다. 유효성 검사가 사용 안함으로 설정할 경우 플로우 저장 시 노드 유효성 검사를 자동으로 수행하지 않으며, 노드별 유효성 검사 기능을 사용할 수 없습니다.
